互感器综合测试仪

UAFA-103D互感器综合测试仪

UAFA-103D互感器综合测试仪又称互感器伏安特性测试仪,是用于对保护类、计量类CT/PT进行变比极性测试、伏安特性测试、误差曲线测试、比差角差、二次回路负载现场测试的专用仪器.........
说明书 打印产品 产品ID: 210
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「互感器综合测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 互感器综合测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

互感器综合测试仪简介   ----Product introduction

UAFA-103D互感器综合测试仪又称互感器伏安特性综合测试仪,是一种专门为测试互感器:伏安特性、变比、极性、误差曲线、计算拐点电压和二次侧回路负载检查等项目的多功能现场试验仪器,试验时仅需设定测试电压、电流值,设备便能够自动升压/升流,并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来,支持数据保存和现场打印,不但省去手动调压、人工记录、描曲线等繁琐劳动,还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。

本互感器综合测试仪单机工作电源为220V/AC,无需外接任何辅助设备及升流升压器,即可输出0~1000V电压及0~600A电流,单机操作简单方便,,可在高温、高湿、极寒环境下使用,是一款性价比较高的互感器现场测试仪。

互感器综合测试仪

*互感器综合测试仪输出选型表
型号/功能 常规(接受定制) 401 103D 103G 402 406
可选规格 1000V,600A
1200V,600A
2500V,600A
2500V,1000A
3000V,1000A

注 ; 1200V电压适用于10KV,35KV。(之所以把电压从1000提到1200,是因为在35KV测试CT伏安特性时,会遇到拐点电压900多伏,曲线出不来的尴尬) 2500V适用于110KV,3000V,适用于220KV

互感器综合测试仪特点    ----Main features

1、支持检测CT和PT
2、满足 GB1207、GB1208等规程要求.
3、无需外接其它辅助设备,单机即可完成所有检测项目.
4、自带微型快速打印机、可直接现场打印测试结果.
5、采用智能控制器,操作简单.
6、大屏幕液晶,图形化显示接口.
7、按规程自动给出CT/PT(励磁)拐点值.
8、自动给出5%和10%误差曲线.
9、可保存3000组测试资料,掉电后不丢失.
10、支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告.
11、小巧轻便≤22Kg,非常利于现场测试.

*互感器综合测试仪功能选型表
型号/功能 401 103D 103G 402 406
CTPT伏安特性
变比极性
误差曲线
交流耐压
一次通流
自动退磁
二次直阻
二次负荷差
角差比差
可测低压互感器
可测零序互感器
可测变压器套管CT
可测准确限值系数(ALF)
电压法综合测试功能
6路CT变比同时测试
改触摸大屏   标配触屏
改工程塑料机箱

互感器综合测试仪参数   ----Technical parameter

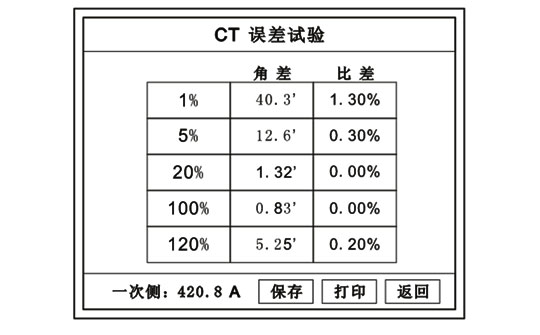

互感器综合测试仪功能
CT(保护类、计量类) PT
• 伏安特性(励磁特性)曲线 • 伏安特性(励磁特性)曲线
• 自动给出拐点值 • 自动给出拐点值
• 自动给出5%和10%的误差曲线 • 变比测量
• 变比测量 • 极性判断
• 比差测量 • 比差测量
• 角差测量 • 角差测量
• 极性判断 • 交流耐压测试
• 一次通流测试 • 二次负荷测试
• 交流耐压测试 • 二次绕组测试
• 二次负荷测试 • 铁心自动退磁
•二次绕组测试
• 铁心自动退磁
互感器综合测试仪参数
工作电源 AC220V±10% 、50Hz
CT伏安输出 输出最高电压 0—1000V
输出最大电流 20A
CT变比输出 输出最高电压 0—8V
输出最大电流 0—600A
PT伏安输出 输出最高电压 0—330V
PT变比输出 输出最高电压 0—1000V
CT变比测量 比值最高显示:999.9K:5/1
PT变比测量 比值最高显示:999.9K:100、150、100/3、100/√3
直流电阻测量 最高测量电阻 0-20Ω
比差 分辨率:0.01% 精度:<0.5%
角差 分辨率:0.01分 精度:±5分
一次通流 电流:0-200A 时间:5分钟
二次耐压 电压:0-1000V 时间:5分钟
工作温度 -10~55℃
测试仪体积 350(mm)×240(mm)×270(mm)
测试仪重量 20Kg

互感器综合测试仪图片   ----Picture display

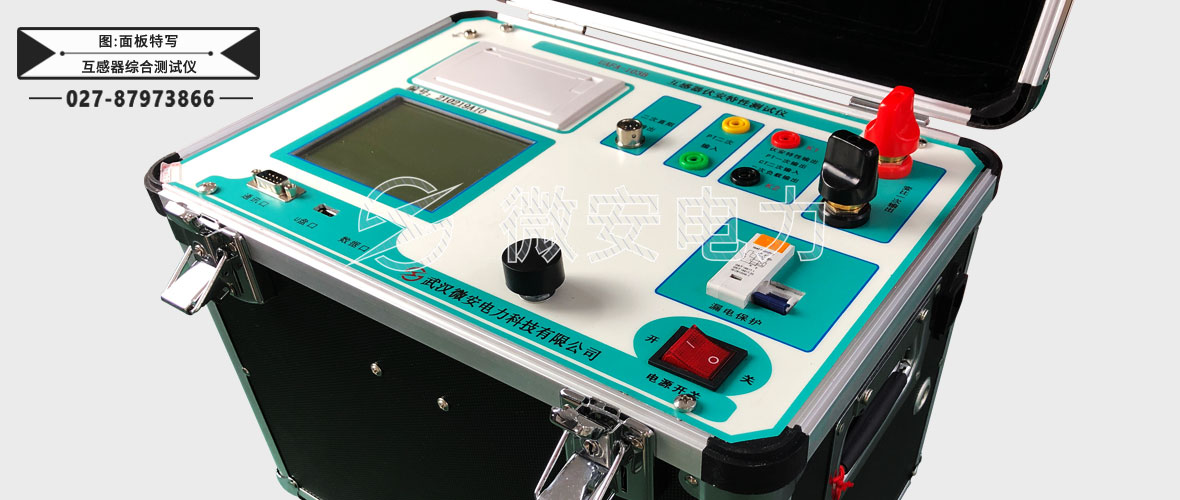

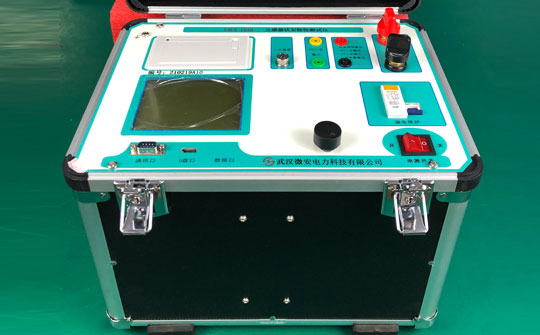

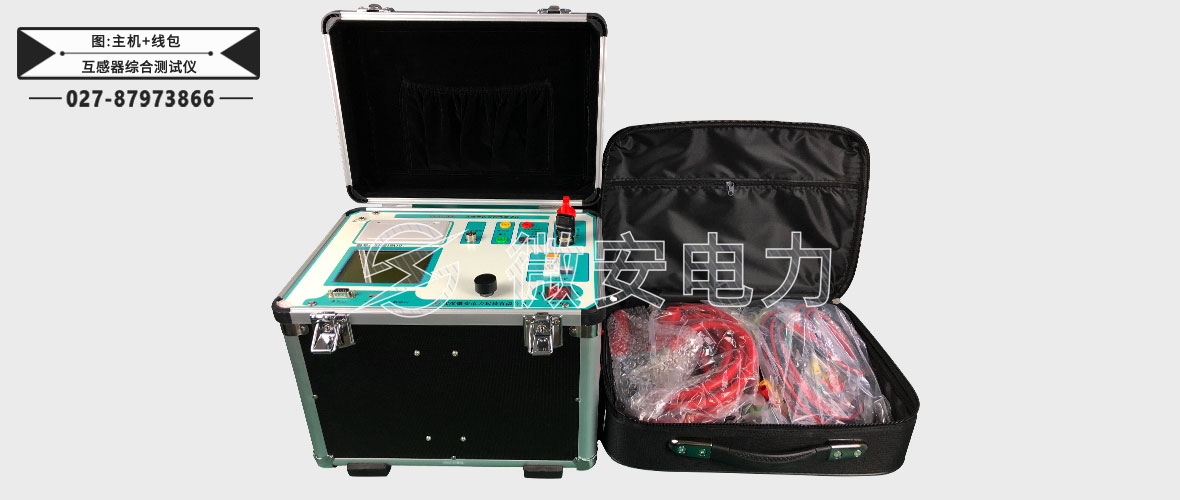

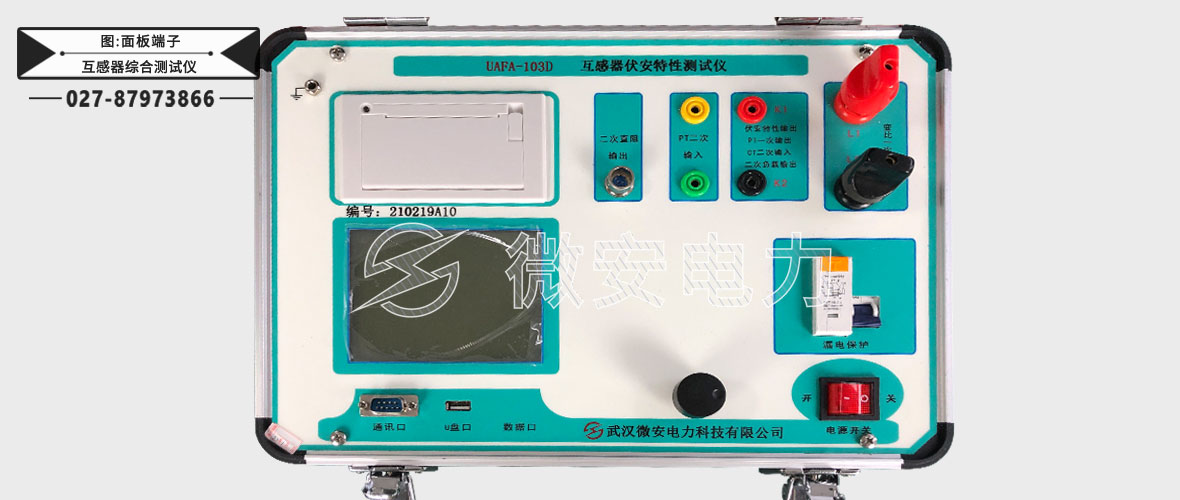

互感器综合测试仪

互感器综合测试仪

互感器综合测试仪

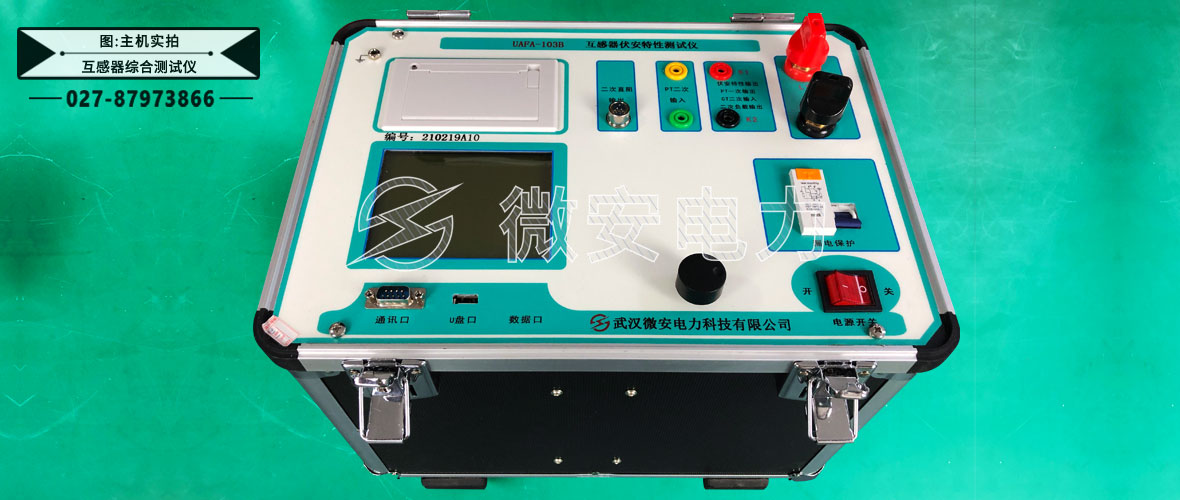

互感器综合测试仪实拍

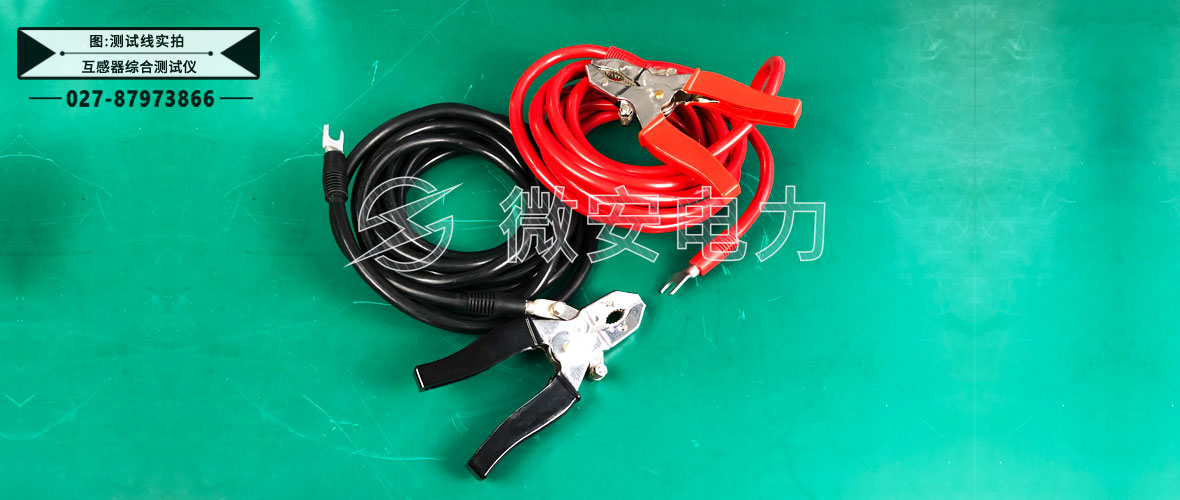

互感器综合测试仪测试线

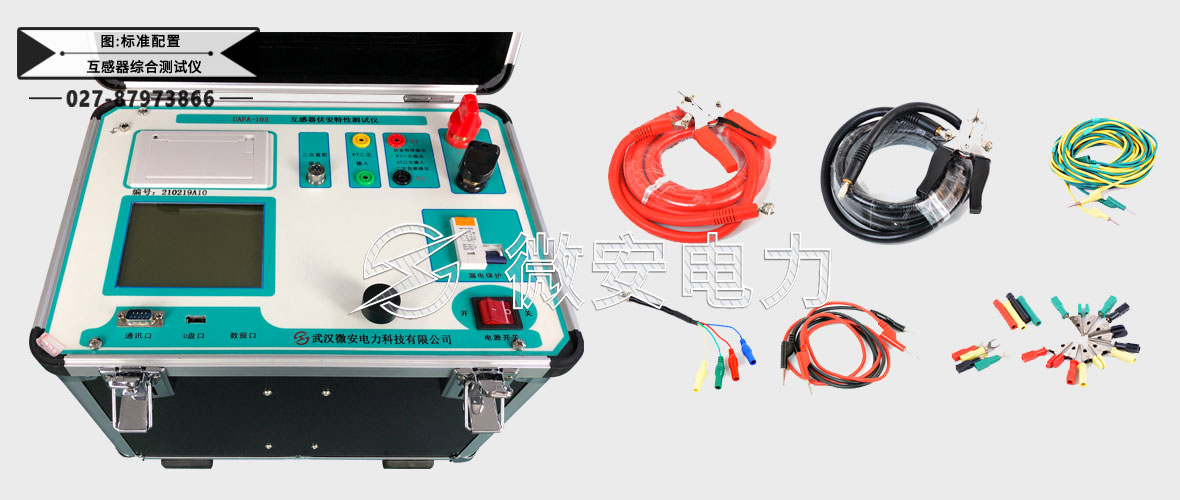

互感器综合测试仪附件配件   --------Accessories

本产品UAFA-103D互感器综合测试仪详细清单请以说明书或代销合同为准

互感器综合测试仪 1台 测试线 1套
电源线 1根 打印纸 2卷
检验报告 1份 说明书 1本
合格证 1本 保险管 2个

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

互感器综合测试仪技术应用   --------Technology application

互感器综合测试仪作用

互感器综合测试仪的作用

• 检测互感器在过流状态下的抗饱和能力

• 检测互感器铁芯的磁性能

• 检测互感器的饱和点-拐点电压

• 计算5%或者10%误差曲线

• 综合判断互感器的二次绕组有无匝间短路

互感器综合测试仪可以测试哪些项目

• 互感器伏安特性曲线/拐点电压测试

•5%和10%误差曲线的计算

• 变比/极性/比差角差的测试

• 二次侧回路负载测试

• 二次绕组交流耐压和直流电阻的测试

• 电流互感器的一次通流测试

互感器综合测试仪
