如何通过伏安特性测试误差曲线结果判断互感器是否合格?

发布时间:2019-12-24 22:36:10 阅读次数: 377次
互感器伏安特性测试也叫励磁特性测试,是对于确定保护用电流互感器(CT)的铁芯抗饱和特性的常规测试,测试数据可绘制成5%或10%误差曲线,从而判定互感器是否合格

如何通过伏安特性测试误差曲线结果判断互感器是否合格?

一、伏安特性测试

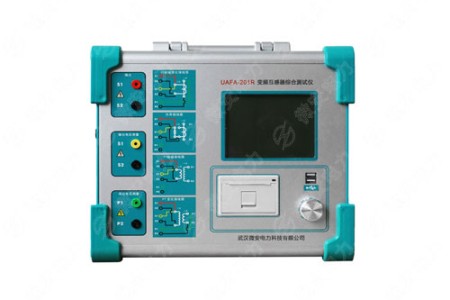

互感器伏安特性测试仪

伏安特性测试也叫励磁特性测试,是对于确定保护用电流互感器(CT)的铁芯抗饱和特性的常规测试。

伏安特性测试目的: 可以根据得到的伏安特性数据,绘制成5%或10%误差曲线,从而判定互感器是否可以满足多倍过流时正常的电流变比功能。

二、通过误差曲线结果判断互感器合格方法

互感器伏安测试仪误差曲线

合格要求:保护用电流互感器二次负荷应满足5%或10%误差曲线要求,在额定电流倍数下,只要电流互感器二次额定负荷小于5%或10%误差曲线允许的负荷,即判定该互感器合格

下面举例说明

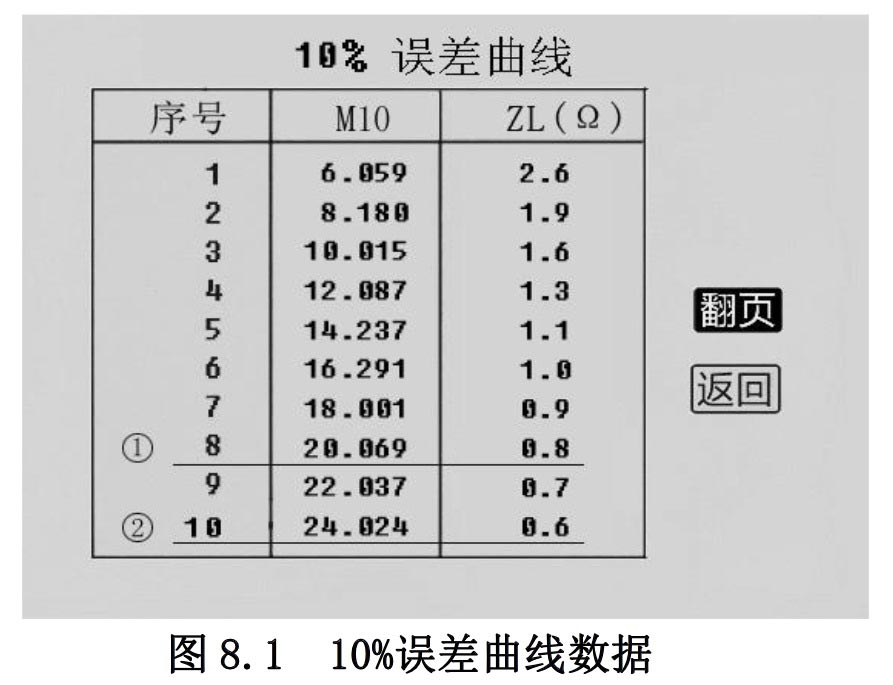

例如铭牌信息为10P20,二次额定负荷15VA,二次额定电流5A的电流互感器。其中10P20的10为准确级(误差极限为10%),需查看10%误差曲线(如该数字为5即查看5%误差曲线),P为互感器类型(保护级),20为准确限值系数(20倍的额定电流)。其10%误差曲线如图8.1所示。

由二次额定负荷与二次额定电流,得二次额定负载:15VA/(5A*5A)=0.6Ω。有两种方法判断互感器是否合格

方法一:在接近理论电流倍数下所测量的实际负荷大于互感器铭牌上的理论负荷。如图8.1中带下划线的序号8的数据,电流倍数为20.069倍(接近20倍)时,所允许的二次负荷为0.8Ω,大于该CT的额定负荷0.6Ω,判定该互感器合格

方法二:在接近理论负荷下所测量的实际电流倍数大于互感器铭牌上的理论电流倍数。如图8.1中带下划线的序号10的数据,在二次负荷为0.6Ω(接近0.6Ω)时,所允许的电流倍数为24.024,大于该CT的额定电流倍数(20倍),判定该互感器合格

以上两种方法选用任意一种,即可对互感器伏安特性综合测试仪的测试结果进行判断。

#
