电缆故障测试仪

UADL-P电缆故障测试仪

有线通信电缆和电力输电缆线路维护的重要测试工具 、闪测仪 参考标准:DL/T849.1-2004、 定点仪 参考标准:DL/T849.2-2004、 路径仪 参考标准:DL/T849.3-2004
说明书 打印产品 产品ID: 114
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「电缆故障测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 电缆故障测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

电缆故障测试仪简介   ----Product introduction

UADL-P电力电缆故障测试仪是一套综合性地下电缆故障测试仪。电力电缆故障测试也称为矿用电缆故障测试仪、路灯电缆故障测试仪、通讯通信电缆故障测试仪、高低压电缆故障测试仪、直埋电缆故障测试仪、架空电缆故障测试仪、电缆闪络放电、高阻泄漏故障测试仪及高低阻性的接地触不良测试等故障进行综合分析检测。能对电缆故障点进行准确查找、定位。是国内比较可靠的便携数字式电缆故障综合分析检测测试仪。电缆故障测试仪可用于35kv以上的主线路的故障距离测试,该电缆故障测试仪适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

有线通信的畅通和电力的输送依赖于电力电缆线路的正常运行,一旦线路发生故障,不及时查出故障并迅速予以排除,将会造成很大的经济损失和不良的社会影响,因此,电缆故障测试仪、电缆故障仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、电缆故障定点仪、电缆路径仪是维护各种电缆安全的重要工具,电缆故障测试仪采用了多种故障探测模式,UADL-P电缆故障测试仪应了现代先进的电子技术电路以及电子材料,传感器方面采用声波感应探测传感 器,保证了故障点精确定位,UADL-P电力电缆故障测试仪是电力电缆检修的常用测试仪

UADL-P电力电缆故障测试仪能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,同时可用于35kv以上的主线路的电力电缆故障距离测试,电缆故障测试仪配备声测法定点仪,可准确测定故障点的精确故障位置,该电力电缆故障测试仪特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

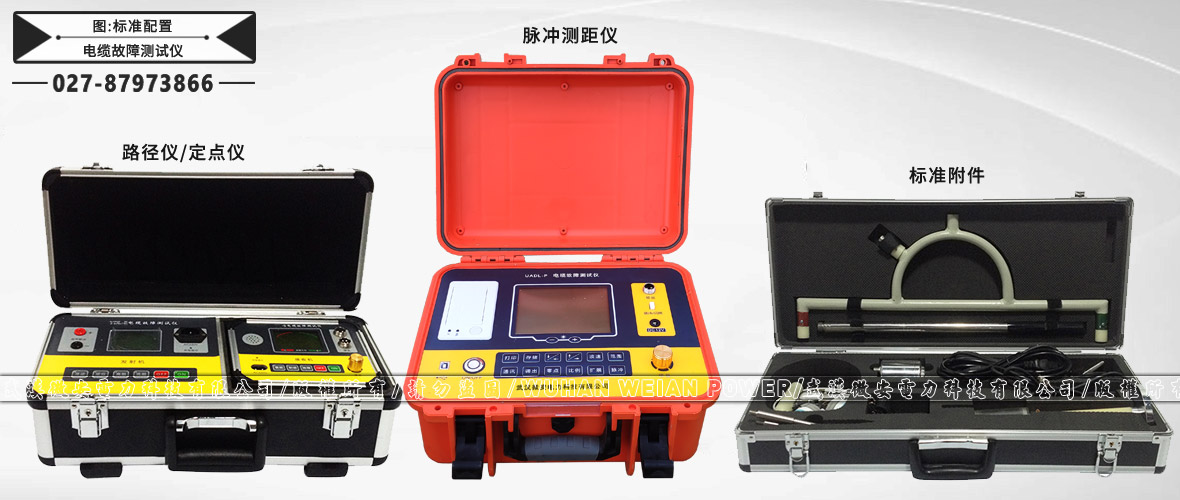

电缆故障测试仪标准配置

主要特点

1、功能齐全:该电力电缆故障测试仪测试故障安全、迅速、准确。测试仪采用低压脉冲法和高压闪络法探测,可测试电缆的各种故障,尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪,电缆故障测试仪可准确测定故障的精确位置
2、测试精度高:该电缆故障测试仪采用高速数据采样技术,A/D采样速度为100MHz,使测试仪读取分辨率为1m,探测盲区为1m
3、智能化程度高:电缆故障测试仪测试结果以波形及数据自动显示在大屏幕液晶显示屏上,判断故障直观。并配有全中文菜单显示操作功能,无需对操作人员作专门的训练
4、该电力电缆故障测试仪具有波形及参数存储,调出功能:采用非易失性器件,关机后波形、数据不易失
5、电缆故障测试仪具有双踪显示功能:可将故障电缆的测试波形与正常波形进行对比,有利于对故障进一步判断
6、电缆故障测试仪具有波形扩展比例功能:改变波形比例,可扩展波形进行精确测试。
7、可任意改变双光标的位置,该电缆故障测试仪直接显示故障点与测试点的直接距离或相对距离
8、该电力电缆故障测试仪具有根据不同的被测电缆随时修改传播速度功能
9、该电缆故障测试仪小体积便携式外形,内装可充电的电池供电,方便携带和使用

电缆故障测试仪参数   ----Technical parameter

电缆故障测试仪 (闪测仪)
环境温度 -10℃~40℃
测量误差 粗测误差±1% (1m)
测试距离 最长不小于16km (明线可达100千米)
最短测试距离(盲区) 1~3m
采样速率 25MHz
电源与功耗 交流或机内直流供电;AC 220V±10%,功耗不大于10W;DC 6V/7AH,功耗不大于6W
机内发送脉冲宽度与幅度 0.2μs,100~120V;2μs,150~160V
工作方式 低压脉冲、直流高压闪测及冲击高压闪测法
显示分辨率 V/50米、V为传播速度m/μs
显示方式 320×240 LCD液晶带背光显示
质量 6kg
体积 500×300×195mm3
电缆故障测试仪(路径仪、定点仪)
寻迹定位距离 市话电缆为3km,其它线缆可达20km
定位阻抗范围 0~5MΩ
定位精度 < ±10cm
埋深探测 <3m

电缆故障测试仪图片   ----Picture display

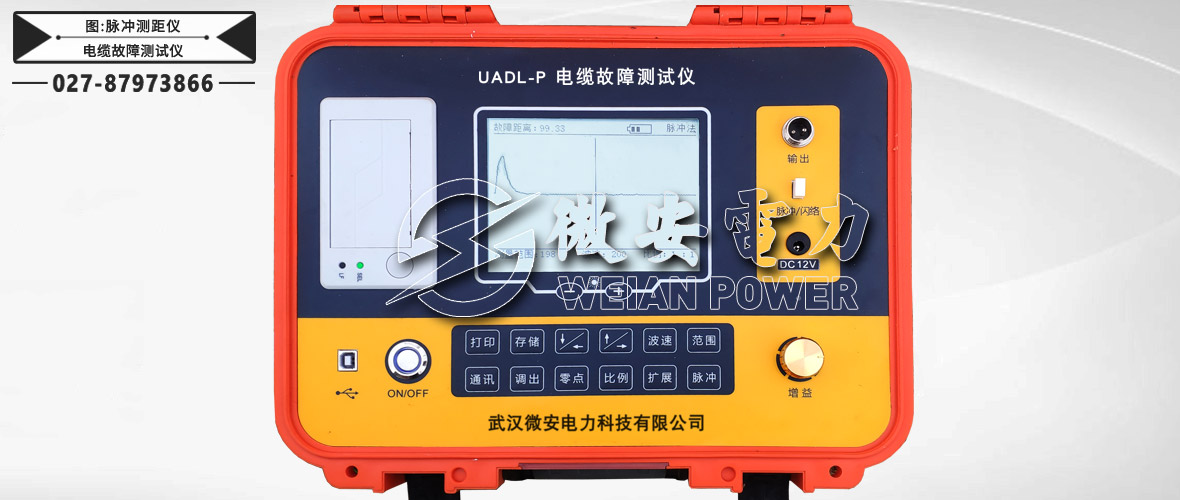

电缆故障测试仪测距仪

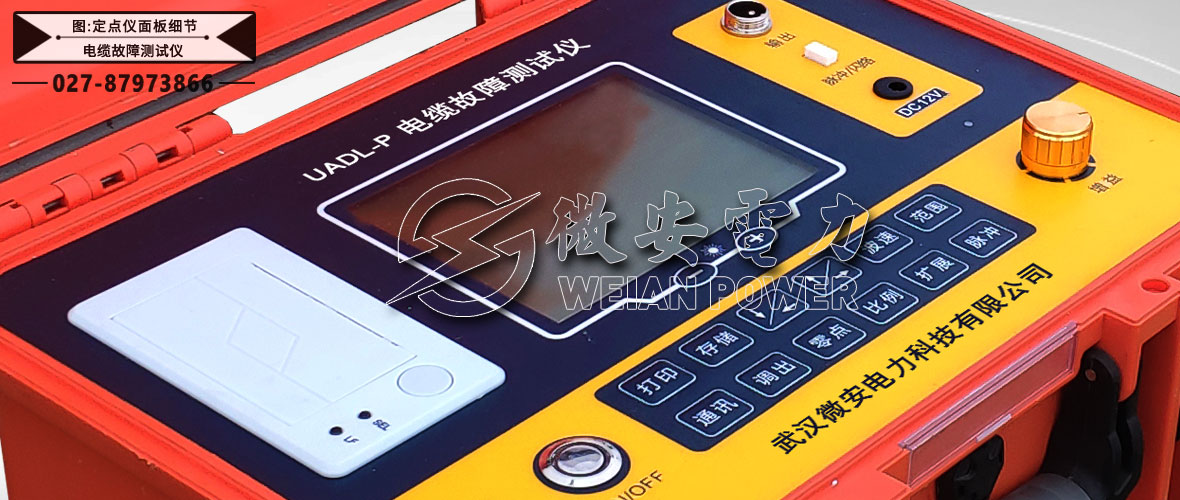

电缆故障测试仪测距仪面板按键

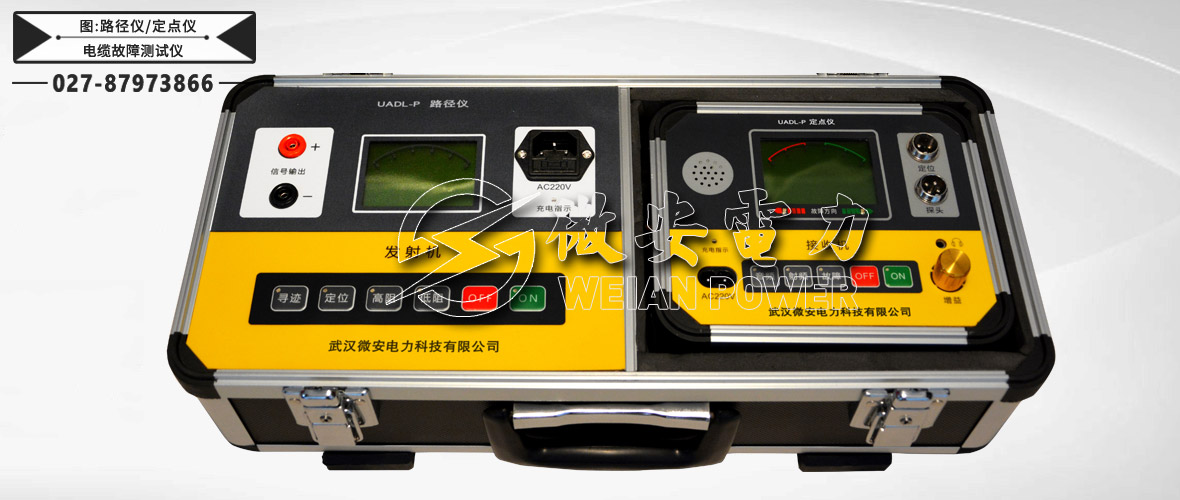

电缆故障测试仪路径仪及定点仪

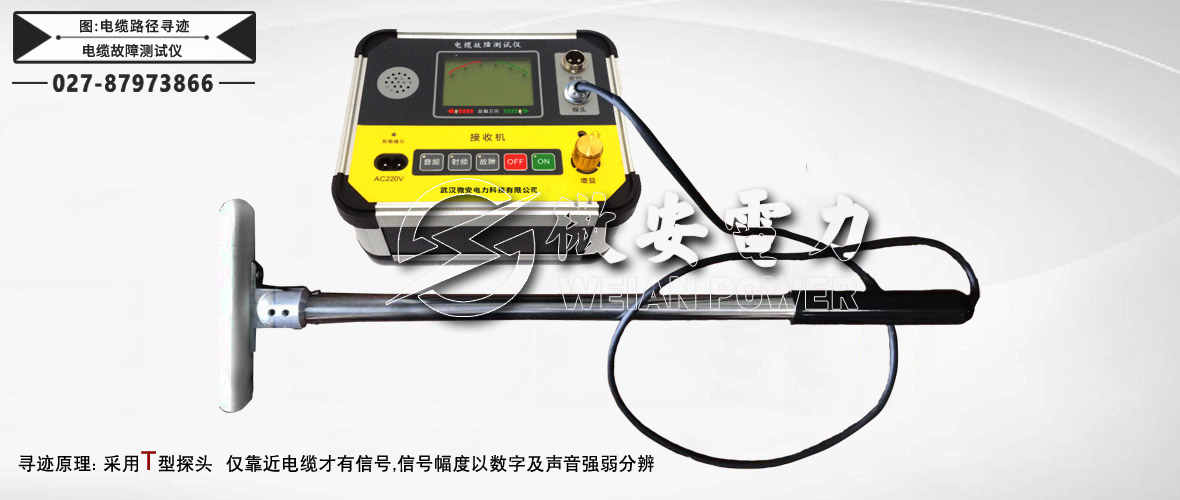

电缆故障测试仪电缆路径寻迹

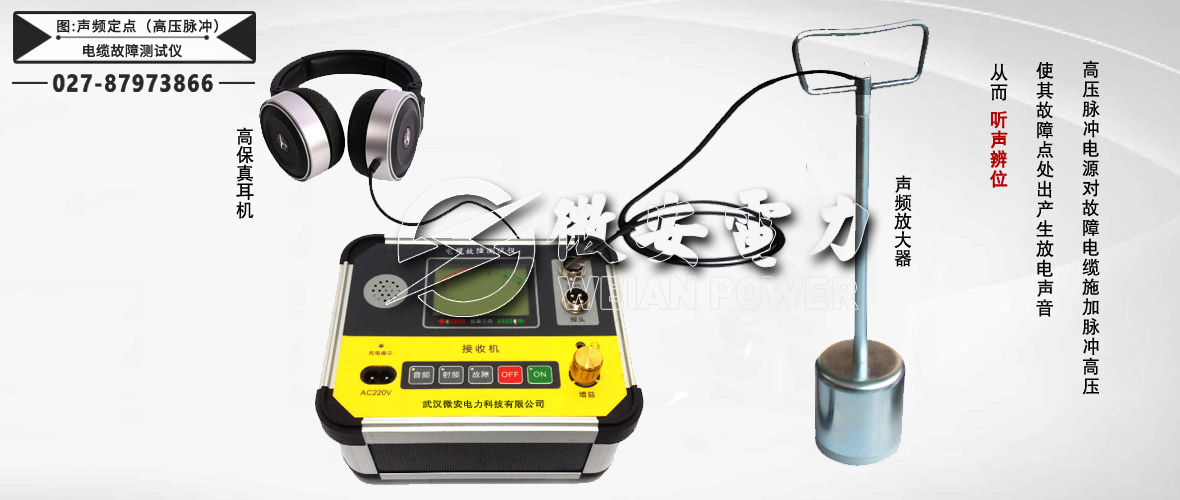

电缆故障测试仪声频定点(高压脉冲法)

电缆故障测试仪附件配件   --------Accessories

本产品UADL-P电缆故障测试仪详细清单请以说明书或代销合同为准


电缆故障测试仪 1台
测距仪 1台
定点仪 1台
脉冲电容 1台(高阻测试选配附件)
试验变压器 1台(高阻测试选配附件)
调压器 1台(高阻测试选配附件)
放电球隙 1台(高阻测试选配附件)
放电棒 1台(高阻测试选配附件)
检验报告 1本
说明书 1本
合格证 1张


注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
