智能电缆故障测试仪

UADL-T智能电缆故障测试仪

用于35KV以下等级所有电缆的高阻、低阻及多种故障进行准确有效检测和查找故障位置。可对故障点进行准确查找、定位、参考标准:DL/T849.1-2004
说明书 打印产品 产品ID: 115
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「智能电缆故障测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 智能电缆故障测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

智能电缆故障测试仪简介   ----Product introduction

UADL-T电缆故障测试仪又称智能电缆故障测试仪、智能电缆故障检测仪、高压电缆固障测试仪,智能电缆故障测试仪主要由电缆故障定位仪主机、测试线缆、脉冲高发生装置以及外部信号传感器接收装置组成,该智能电缆故障测试仪适用于35KV以下等级所有电缆的高、低阻 故障进行准确测试。

UADL-T智能型电缆故障测试仪,地下电缆故障定位仪是微安电力根据市场的需求和电力电缆类的试验规范而研发生产的智能电缆故障测试仪,UADL-T智能型电缆故障测试仪仪采用先传统的高压闪络和低压脉冲法技术原理以及高频高压数据信号处理电路,可通过触摸屏直接操作,内置Windows xp工控系统,属于国内先进的智能电缆故障测试仪。

智能型电缆故障测试仪主要由高压电缆故障测试仪主机、测试线缆、脉冲高发生装置以及外部信号传感器接收装置组成, UADL-T智能型电缆故障测试仪适用于35KV以下等级所有电缆的高、低阻故障进行准确测试,该电缆故障定位系统采用不同的数据采样速率提供快速、准确的技术指标。该电力电缆故障测试仪,之内电缆故障查找仪采用箱式结构,触摸屏操作界面,所有功能按键均在屏幕上直观地显示,具有波速预设、波形储存功能、供用户调用观察和同屏比较,测试界面简单 清晰,功能按键简单明了,测量方法简单快捷。

智能电缆故障测试仪

主要特点

1、测速功能可以在输入该类型电缆的已知全长后,测出电波在该电缆中的传播速度
2、该智能电缆故障测试仪预置了4种电缆介质的电波传播速度
3、该电力电缆故障测试仪采用电流取样法、电压取样法
4、地下电缆故障定位仪具有波形储存功能

智能电缆故障测试仪参数   ----Technical parameter

工控系统 Windows XP
屏幕 触摸屏、直接操作
测试方法 低压脉冲法、高压闪络法
测试距离 低压脉冲法时,最大测试距离16Km
高压闪络法时,最大测试距离15Km。
测试精度 小于20cm
脉冲幅度 负载阻抗在50Ω时不小于250Vpp
长度选择 <1KM、 <3KM、>3KM三种
采样频率 6Mhz、12 Mhz、24Mhz、48 Mhz、96 Mhz、192Mhz
读数分辨率 1m
采样方式 电流取样法、电压取样法
其它 预置了5种电缆介质的电波传播速度:油浸纸、不滴流:160m/μs;交联聚乙烯:172m/μs;聚氯乙烯:184m/μs;以及其它类型电缆的电波传播速度自设置。对于其它类型电缆,利用智能电缆故障测试仪的测速功能可以在输入该类型电缆的已知全长后,测出电波在该电缆中的传播速度。
工作条件 温度:-20~+55℃,相对湿度: 90%
尺寸、重量 430×300×190mm3。约10kg

智能电缆故障测试仪图片   ----Picture display

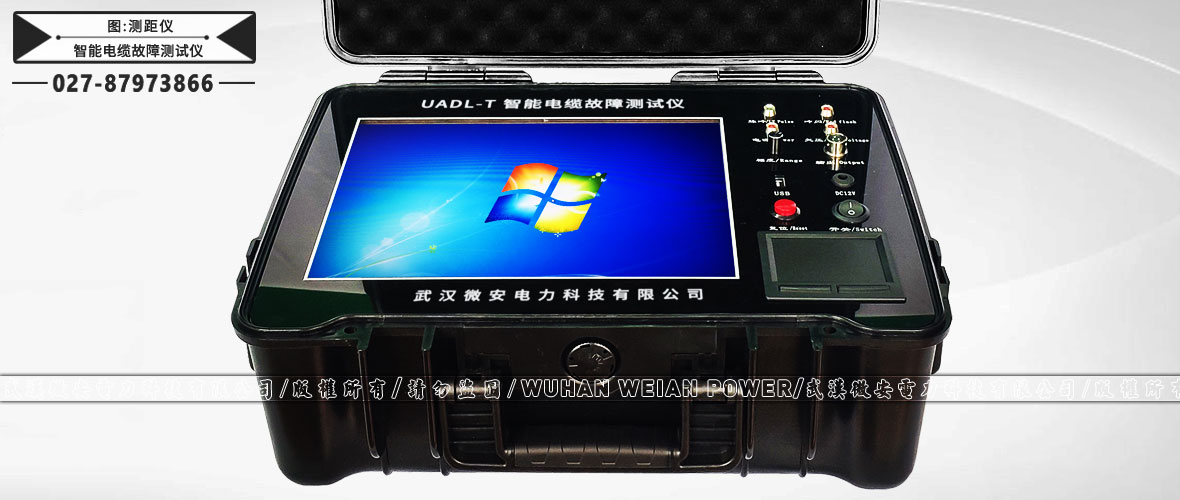

智能电缆故障测试仪测距仪

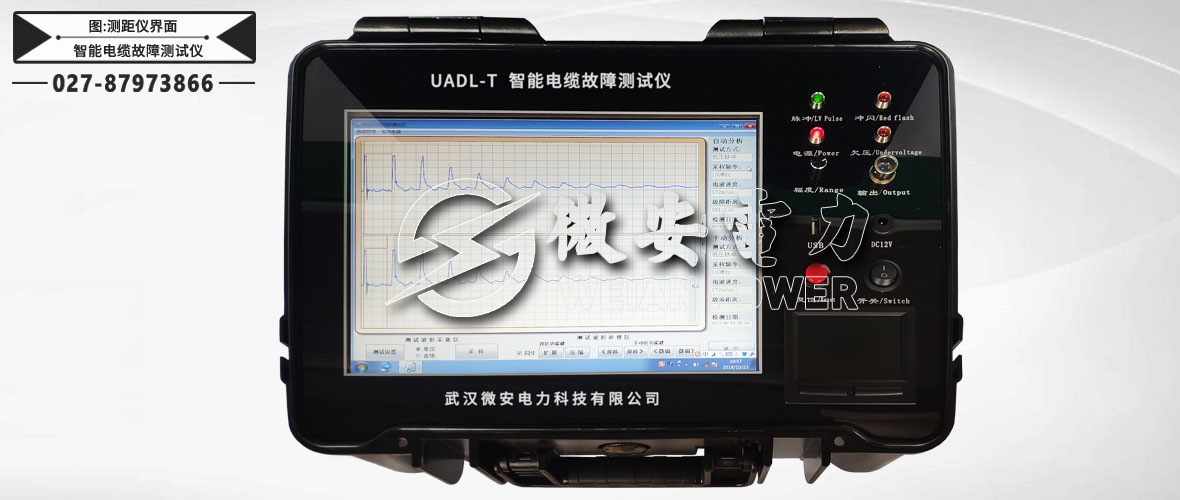

智能电缆故障测试仪测距仪界面

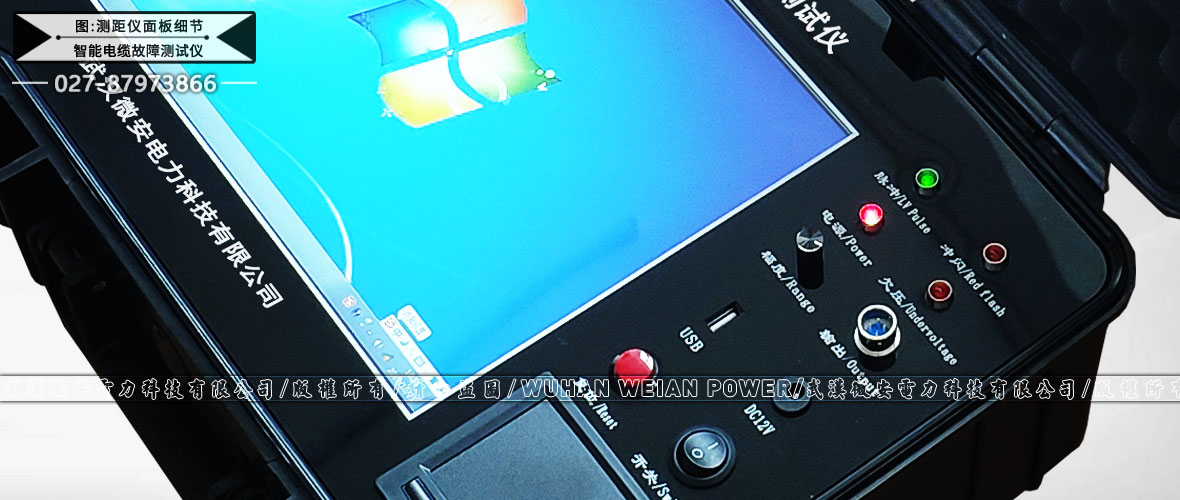

智能电缆故障测试仪测距仪面板细节

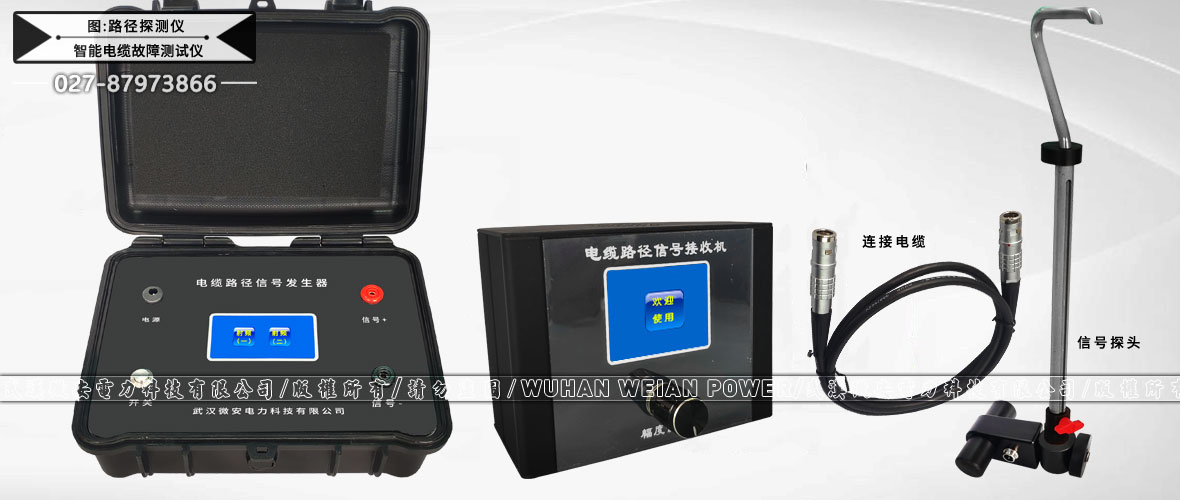

智能电缆故障测试仪路径探测仪

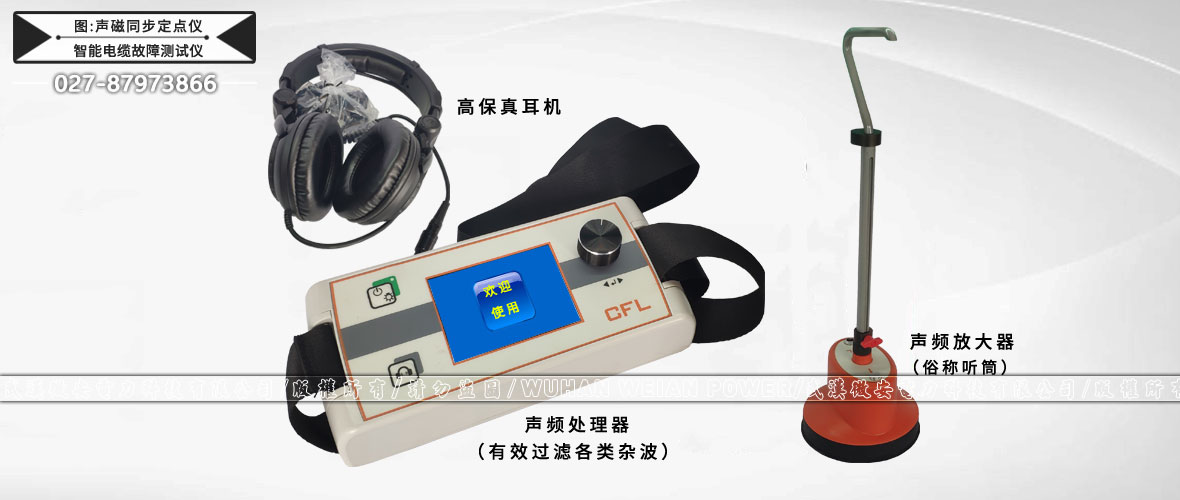

智能电缆故障测试仪声磁同步定点仪

声磁同步定点仪手持终端

声磁同步定点仪探头

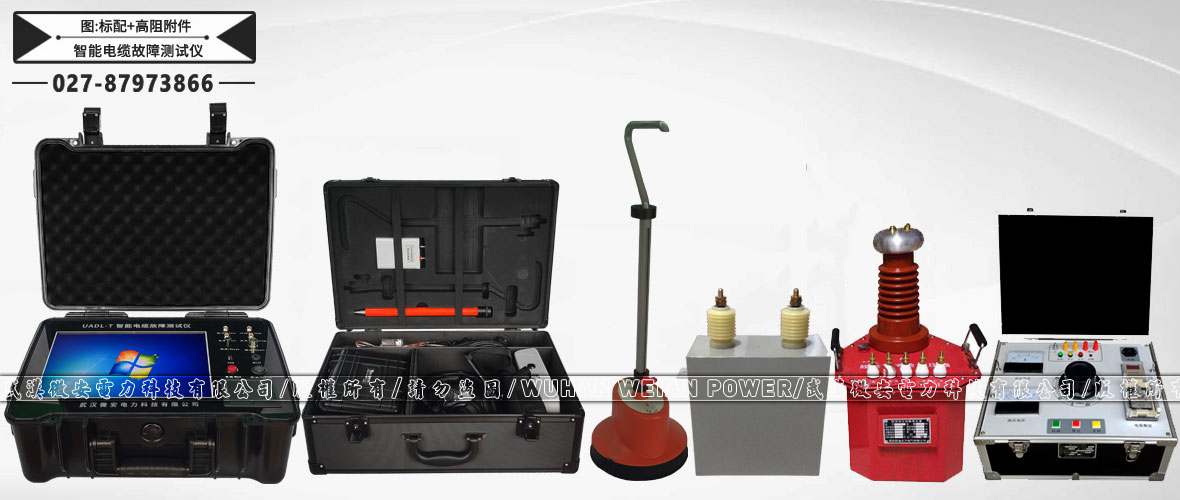

智能电缆故障测试仪附件配件   --------Accessories

本产品UADL-T智能电缆故障测试仪详细清单请以说明书或代销合同为准

测距仪 1台 试验变压器 1台(高阻测试选配附件)
路径仪 1套 脉冲电容 1台(高阻测试选配附件)
定点仪 1套 调压控制箱 1台(高阻测试选配附件)
放电球隙 1个 放电棒 1台(高阻测试选配附件)
检验报告 1本 说明书 1本
注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
