地下管线探测仪

UAGX-T地下管线探测仪

UAGX-T 地下管线探测仪用于地下管线路(煤气、电力、电信、自来水、排水和有线电视管线)及金属管线的探测定位、埋深及对管线绝缘故障点查找,参考标准:GB/T50892-2013
说明书 打印产品 产品ID: 120
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「地下管线探测仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 地下管线探测仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

地下管线探测仪简介   ----Product introduction

UAGX-T管线探测仪又称地下管线探测仪、地下管线测试仪、地下煤气管线探测仪、地下电力电缆管线探测仪、地下通信管线探测仪、地下管线埋深探测仪及地下管线定位仪,地下管线探测仪用于地下管线路探测定位、埋深及对管线绝缘故障点查找。地下管线探测仪是目前探测煤气、电力、电信、自来水、排水和有线电视等各类地下管线的有效的探测测试仪。

UAGX-T型地下管线探测仪由一台发射机、一台接收机及附件构成,用于地下管线路由的精确定位、埋深测量和长距离的追踪以及对管线绝缘故障点的测量查找。UAGX-T型地下管线探测仪采用了多线圈电磁技术,提高了管线定位定深的精度和目标管线的识别能力,在管线密集复杂的区域也能准确地对目标管线进行追踪和定位

UAGX-T地下管线探测仪采用了独特的双水平天线和垂直天线的电磁技术,同时具有测量目标地下管线的电流、深度功能,由于功能齐备,使得在地下管线密集的区域也能准确地对目标地下管线进行追踪和定位,因而该地下管线探测仪是市政、电力、电信、自来水、煤气、石化、铁路等行业施工、验收、地面普查的必备工具。地下管线探测仪测试仪多年前在国内开始应用以来,以其优越的性能,灵活方便的检测方法,在电力、电信、供水、热力、燃气、石油、化工、城市公用事业等领域拥有广大的用户,该地下管线探测仪为我国的相关行业的管线管理水平的提高发挥了积极的作用。

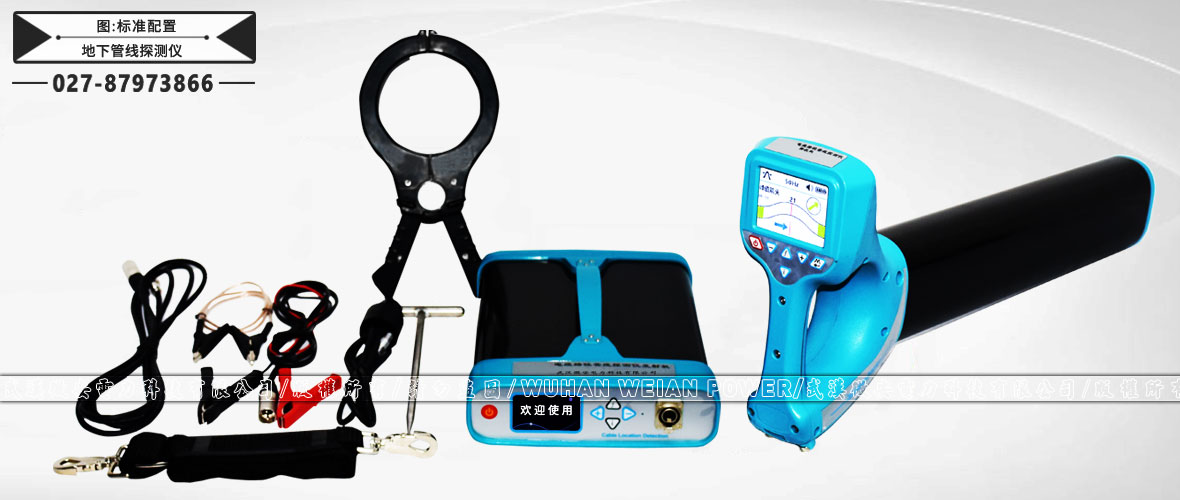

地下管线探测仪标准配置

主要特点

一、该地下管线探测仪采用先进的信号处理技术、全新的集成电路元器件以达到优异的测试性能
二、测量信号的多种发送方式
    a、注入法:用于有注入点的管线     b、钳夹法:用于被测管线有一段外露,便于钳夹夹钳的管线
    c、感应法:用于无注入点或无外露的管线
三、多种测量频率:有480Hz、7.7KHz、31KHz和61KHz四种有源频率以及电力线缆的50Hz无源频率;用户可以根据环境的不同进行选择(如需要采用特殊测量频率,请在定货合同中注明)
四、提高测试效率的不同的定位模式和功能
    a、峰值模式:通过测量信号的极大值来确定路由的位置
    b、谷值模式:通过测量信号的极小值来确定路由的位置

地下管线探测仪参数   ----Technical parameter

(一)发射机技术指标
注入方式 480Hz、7.7KHz、31KHz、61KHz
感应方式 31KHz、61KHz
钳夹方式 31KHz
故障查找 8/480Hz 复合频率
输出电压 0-400Vp-p 根据绝缘情况变化
输出波形 正弦波
电源 11.1VDC 4.4AH 锂电池
最大输出功率 10W
(二)接收机技术指标
功耗 <1.0W
电源 11.1VDC  1.8AH  锂电池
最大测试线路埋深 4.5米        (正常情况下)
测试线路埋深误差 ±0.05h±5cm (h为管线的埋深)
测试线路路由误差 ≤5cm
利用注入法测试管线路由及埋深有效长度 不小于10Km (正常情况下)
利用感应法测试线路路由及埋深有效长度 不小于3Km   (正常情况下)
利用钳夹法测试线路路由及埋深有效长度 不小于6Km (正常情况下)
绝缘故障查找 绝缘恶化从短路直至2MΩ
注:正常情况下指所测试的管线在上述测量范围内没有绝缘故障及其它干扰。
(三)环境要求
工作温度 -20℃~+50℃
存储温度 -40℃-70℃
相对湿度 10%~90%
大气压力 86~106KPa
环境噪声 ≤60dB
(四)物理特性、仪表组合
发射机 重量:3.4kg、尺寸:348×239×175(mm3)
接收机 重量:2.6kg、尺寸:640×260×130(mm3)
整机 重量:14kg 、尺寸:790×250×420(mm3)

地下管线探测仪图片   ----Picture display

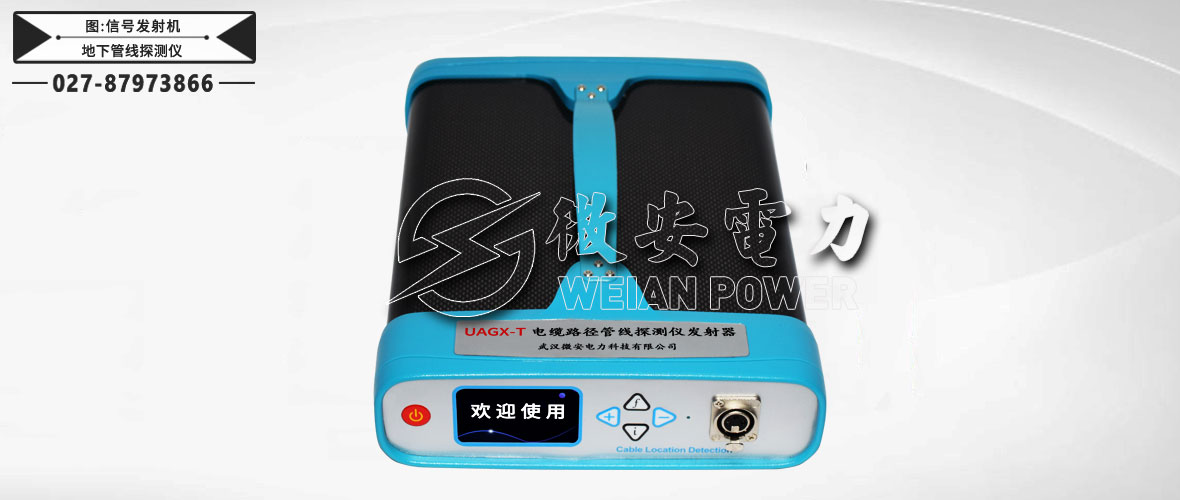

地下管线探测仪信号发射机

地下管线探测仪信号发射机面板

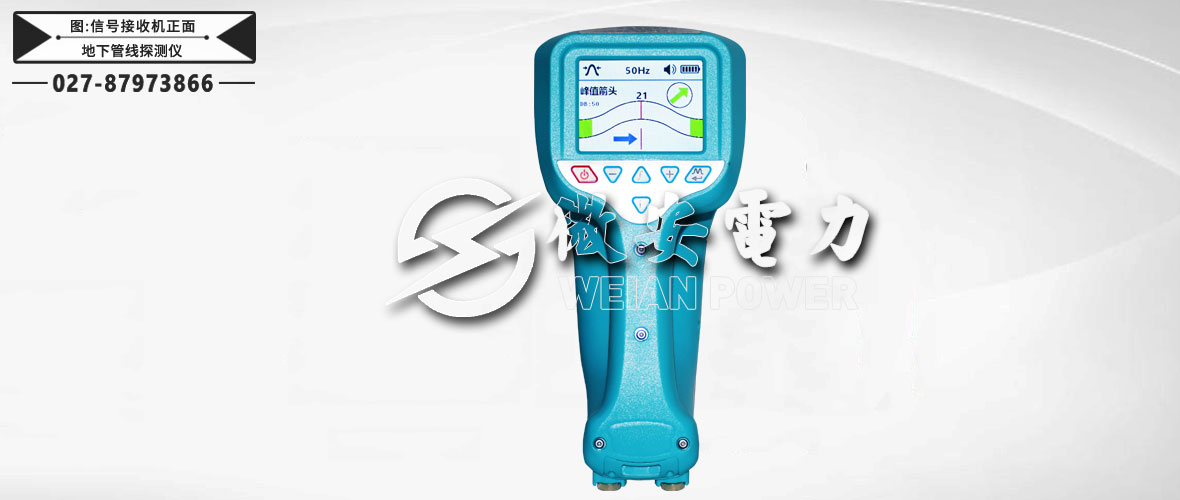

地下管线探测仪信号接收机正面

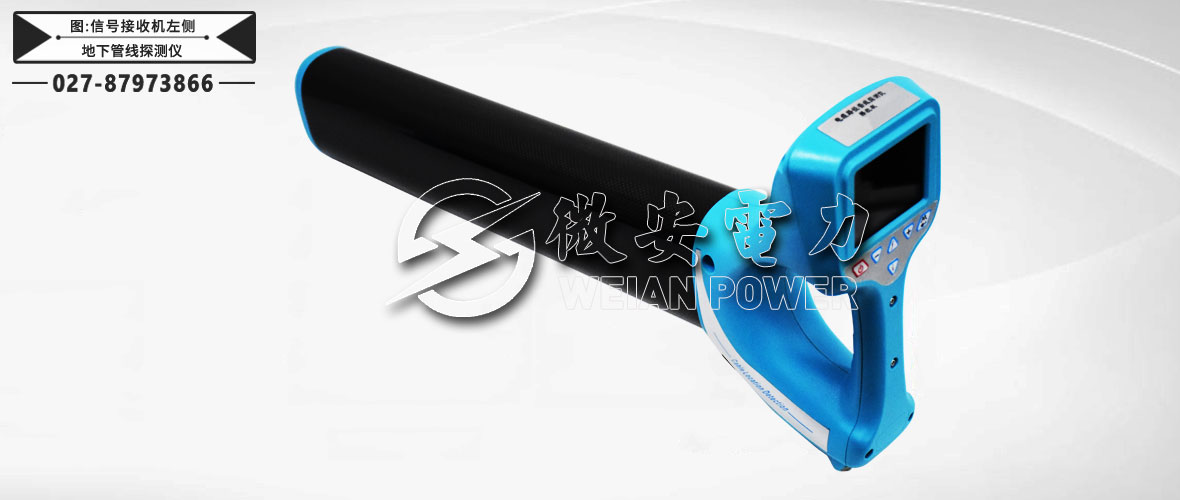

地下管线探测仪信号接收机左侧

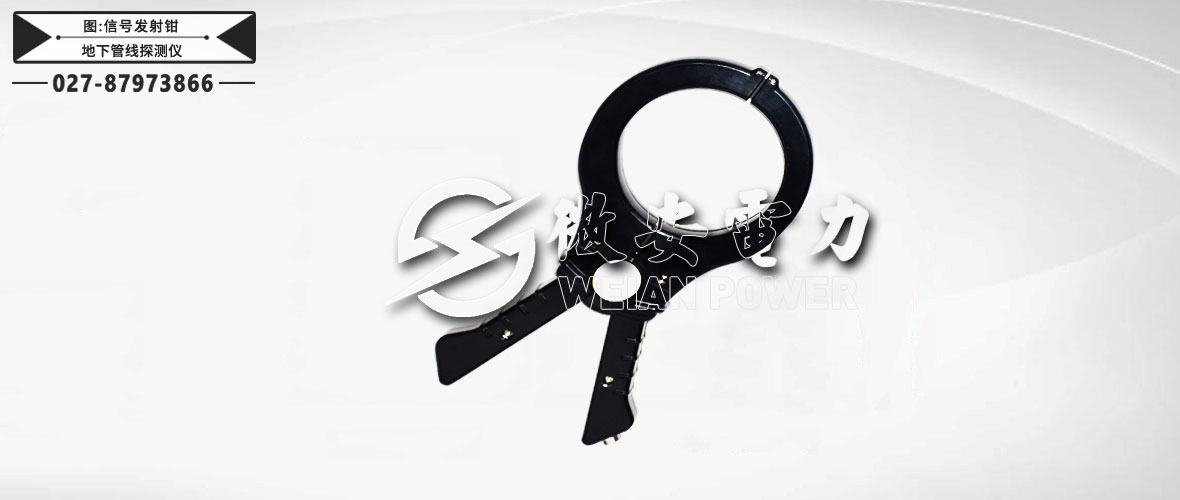

地下管线探测仪信号发射钳

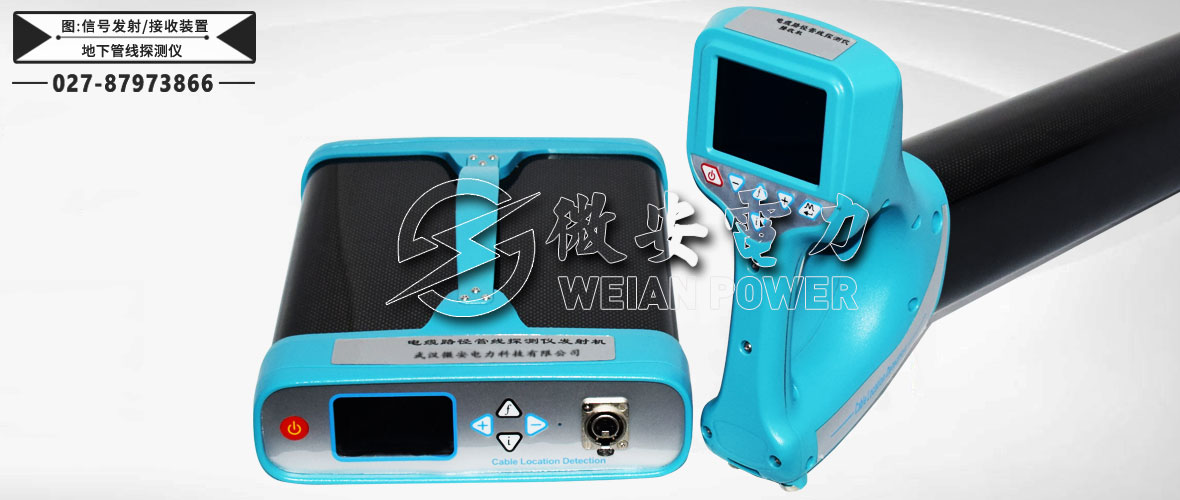

地下管线探测仪信号发射/接收装置

地下管线探测仪附件配件   --------Accessories

本产品UAGX-T地下管线探测仪详细清单请以说明书或代销合同为准

地下管线探测仪 1台 接收机 1台
地桩 1个 测试线 4条
保险管 2个 检验报告 1本
说明书 1本 合格证 1张

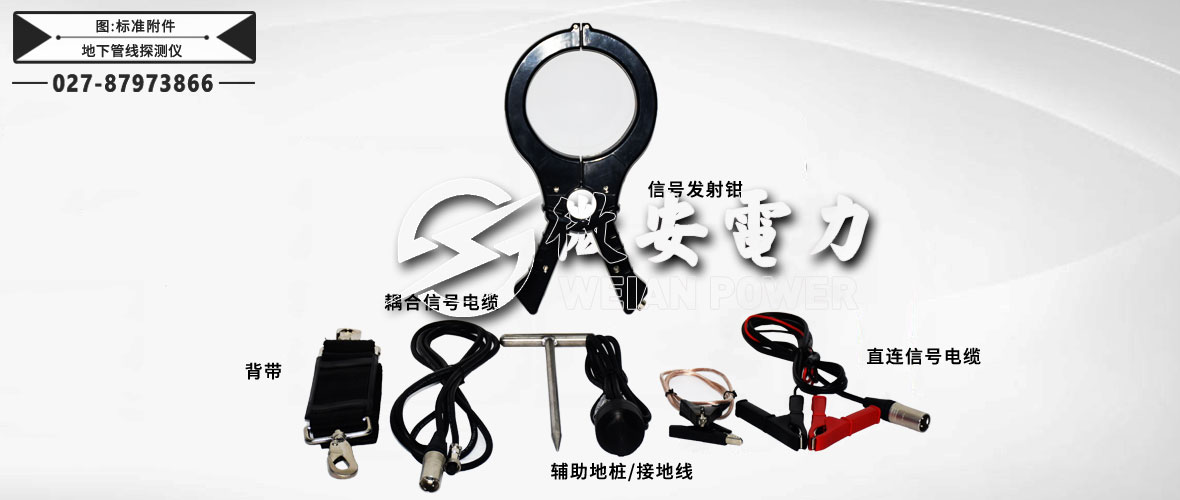

地下管线探测仪标准附件

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
