氧化锌避雷器阻性电流停电测试方法

发布时间:2022-05-25 22:54:19 阅读次数: 872次
判断氧化锌避雷器是否发生老化或受潮,通常以观察正常运行电压下流过氧化锌避雷器阻性电流的变化,即观察阻性泄漏电流是否增大作为判断依据,

氧化锌避雷器阻性电流可以停电测试,目前的国内主流的测试方法中,氧化锌避雷器的阻性电流电流均是在线测试,即避雷器在运行状态下进行测试或监测, 如需要停电测试的话,我们可以使用高压试验变压器进行升压,模拟避雷器带电运行的状态进行测试。

在弄清楚测试方法之前,我们先了解下什么是阻性电流

一、阻性电流的含义

阻性电流定义 : 有损耗的介质可以用一个理想电容和一个有效电阻的并联电路表示,通过电阻的电流称阻性电流。

氧化锌避雷器的等效电容比较大,流过正常运行的氧化锌避雷器主要是容性电流,而当氧化锌避雷器因受潮或老化后,其阻性电流就会发生变化(一般表现为泄漏增加)

二、阻性电流的测试方法--停电测试(常用于实验室测试)

1.对需要测试的避雷器所在的线路进行停电,并拉开隔离刀闸。

2.拆除避雷器上端与母线的连接,将避雷器独立出来。

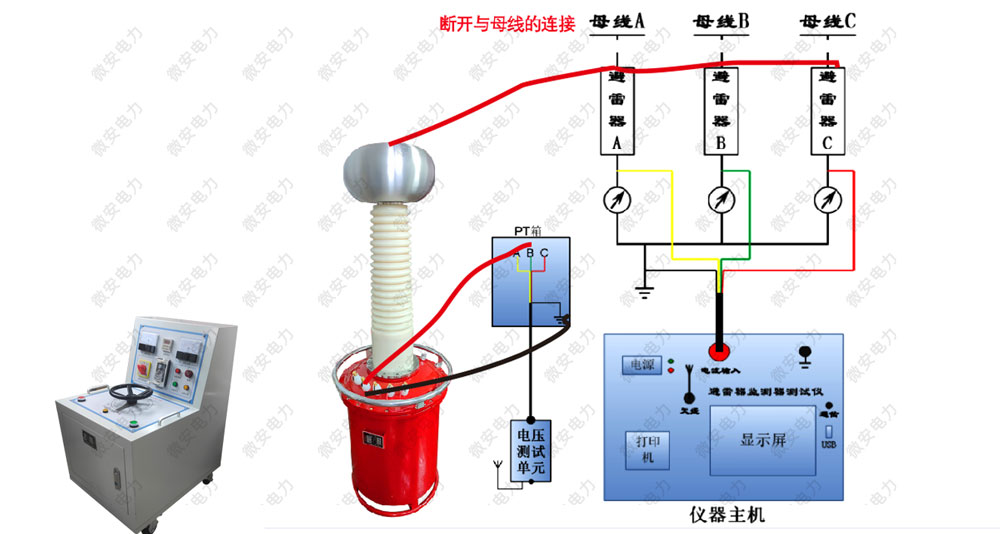

3.将氧化锌避雷器特性测试仪的电流信号线夹至放电计数器的上下两端子,电压信号线接至试验变压器的 "仪表"端子,可参考下图

(实验室做法没有放电计数器的话,可在下端接入一个保护电阻)

氧化锌避雷器阻性电流测试接线

4.打开避雷器阻性电流测试仪,设置好对应参数,进入阻性电流测量界面,该界面会实时采样。

阻性电流测试界面

5.按照高压操作规范,调节试验变压器电压至母线电压。。

6.读取试验结果,高压降至零位后拆除试验先,结束测量。

三、阻性电流的判断

1.阻性电流的基波成分增长较大,谐波的含量增长不明显时,一般表现为污秽严重或受潮。

2.阻性电流谐波的含量增长较大,基波成分增长不明显时,一般表现为老化。

3.仅当避雷器发生均匀劣化时,底部容性电流不发生变化。发生不均匀劣化时,底部容性电流增加。避雷器有一半发生劣化时,底部容性电流增加最多。

4.相间干扰对测试结果有影响,但不影响测试结果的有效性。采用历史数据的纵向比较法,能较好地反映氧化锌避雷器运行情况。

5.避雷器性能可以从阻性电流基波判断,也可以从电流电压相角差Φ判断更有效,因为90°-Φ相当于介损角。如果规定阻性电流小于总电流的25%,对应的φ为75°:

性能 <75° 75°~ 79° 79°~ 83° 83°~ 89°
Φ

由于各个生产厂的产品结构、材料、工艺等不同,导致避雷器参数不同,因此氧化锌避雷器带电测试数据没有统一的标准。只有根据和前一次测试结果比较作出判断,当测试结果增大一倍时避雷器应退出运行进行实验室试验以判断避雷器是否有问题!

#
