断路器机械特性试验怎么使用外触发测试?

发布时间:2022-05-25 22:45:20 阅读次数: 872次
外触发:指断路器机械特性测试仪内部的直流控制电源不工作,使用现场电源(交流直流均可)操作开关分合闸动作的方式,称为外触发方式。其优点是不需要断开二次回路控制电源,直接将红线和黑线接在分闸或合闸线圈上

首先解释一下外触发的概念

外触发:指断路器机械特性测试仪内部的直流控制电源不工作,使用现场电源(交流直流均可)操作开关分合闸动作的方式,称为外触发方式。其优点是不需要断开二次回路控制电源,直接将红线和黑线接在分闸或合闸线圈上,其时间采集原理是开关动作时,仪器从线圈上取电压信号作计时起点。开关完成分或者合,作为计时终点,应用该种方式主要是针对合(分)闸线圈电流很大仪器无法驱动的断路器使用,如老式的少油断路器、 单线圈的永磁断路器等。

一、使用外触发测试的接线

1.控制电源的接线方式同内触发一样,也可红线接合闸线圈、绿线分闸线圈,黑线接公共端

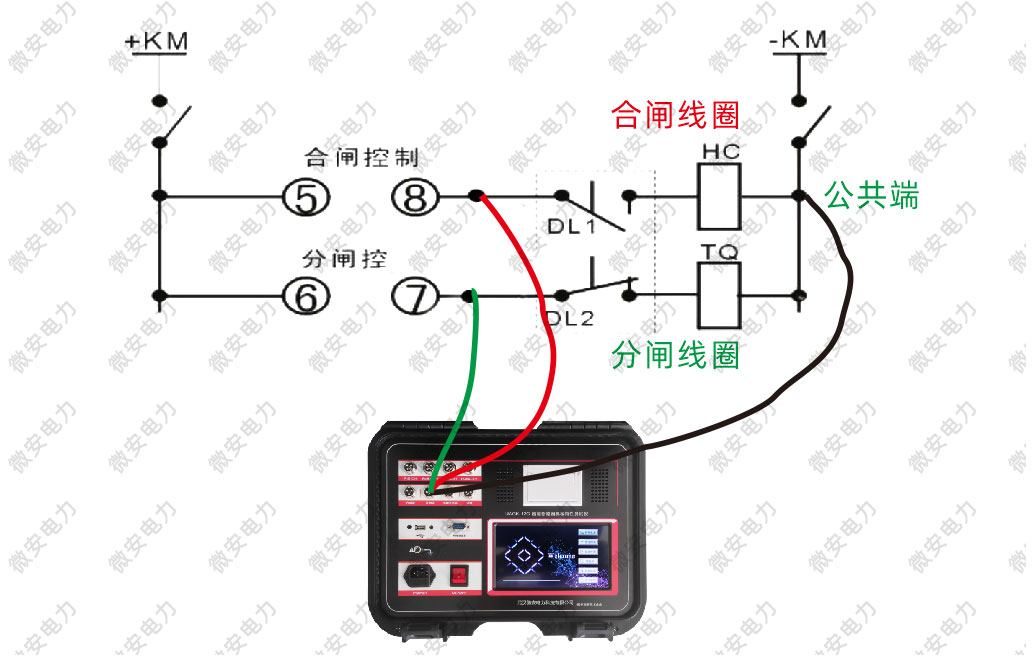

断路器特性试验外触发测试接线

2.断口测试线开关一侧的ABC分别接到黄绿红测试线,另外一侧短接,接黑色测试线, 仪器侧插入对应端口。

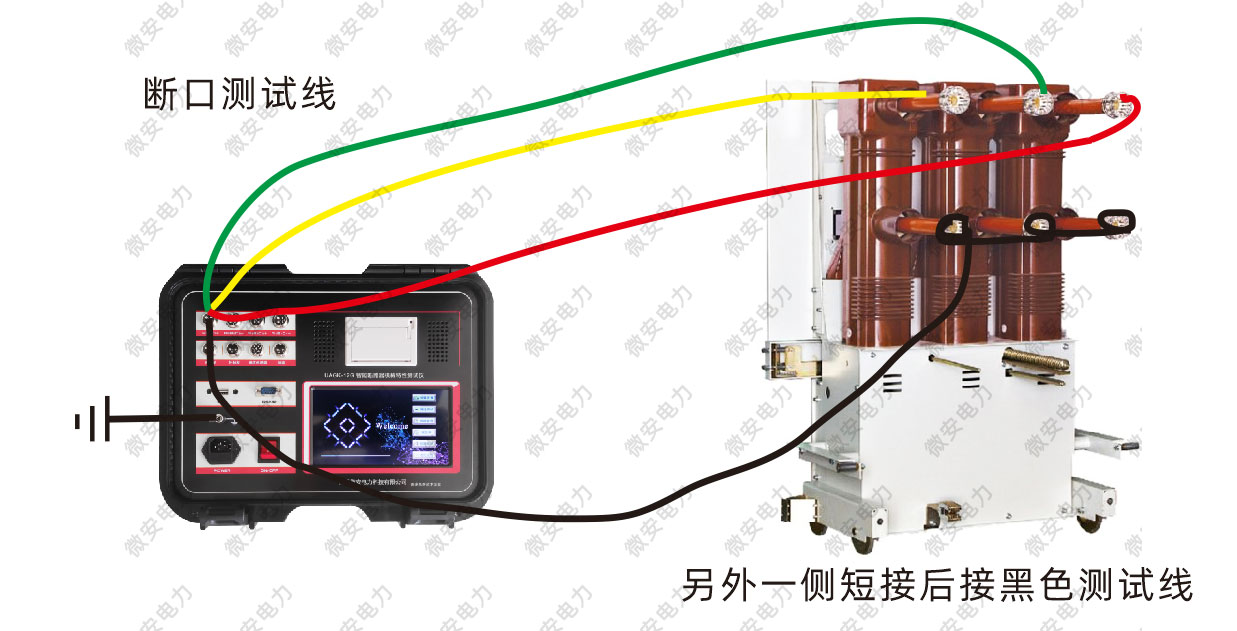

断路器特性试验断口接线图

3.如果不需要测试行程与速度,就可以接好仪器的电源线与接地线后开始测试了,如需要测试行程与速度,则选择对应的传感器安装即可。

二、使用外触发测试的参数设置

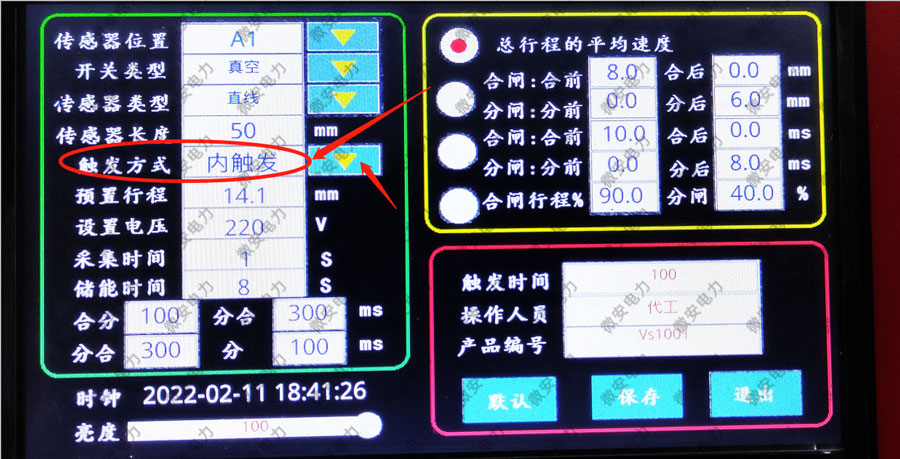

断路器特性试验参数设置界面

触发方式设置:触发方式有内触发、外触发、自触发(也叫手动触发)三种方式,需要选择到外触发

设置电压:在外触发方式下, 这个参数设置就无关紧要,因为这个是内触发时的输出电压的设置。

采集时间:这个时间设置的幅度要稍微大一点,是断路器采样信号的时间,比如设置3秒,那就必须在按下仪器的开始试验后,在3秒内操作断路器完成分合闸。

其他选项的设置,根据实际情况设置即可,比如预置行程,传感器类型等...

三、使用外触发测试的注意事项

1.控制电源采样的线一定要接正确,接错则导致时间采集不到,或时间测试误差很大,下面分项一例客户反馈的接线不准确导致测试时间不正确,供交流参考。

断路器特性外触发测试错误接线示例

上图是客户在现场使用外触发方式测试断路器分合闸时间接线图,因是手车式断路器,在手车未抽出以前,无法接线至断路器分合闸线圈两端的,现场首次接线在X3端子排的16端子、20端子、10端子

现场操作断路器,断路器正常分合,仪器也正常出来分闸时间,但时间测试结果偏大,后使用内触发方式,将手车抽出,直接接至航插端子,分闸时间测试正确,与出厂数据一致。

故在使用外触发测试发现时间不正确时,需要首先判断接线正确与否,且使用内触发方式进行验收后再判定原因,推荐是使用内触发方式,确保时间测试的准确性。

3.采集时间的设置要合理,要保证采集时间内完成开关分合的动作。否则仪器都采样完成了,还没采集到开关动作,是测试不到时间的。

最后,在不论使用何种触发方式,试验接线正确是试验成功的关键,武汉微安电力是国内优质的断路器机械特性测试仪生产厂家,针对10kV真空开关,永磁开关,GIS断路器都有完善的测试方案及仪器设备,如您有需要更详细的了解,可随时咨询武汉微安电力(https://www.whweian.com)

#
