高压绝缘电阻表

UMG5000高压绝缘电阻表

UMG5000高压数字绝缘电阻测试仪适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻、量程宽广,分辨率高,携带方便、性能稳定
说明书 打印产品 产品ID: 150
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「高压绝缘电阻表」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 高压绝缘电阻表整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

高压绝缘电阻表简介   ----Product introduction

UMG5000高压数字绝缘电阻表又名兆欧表、高压绝缘电阻测试仪等,用于绝缘电阻的测试。本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压交流电压吸收比和极化指数功能。整机美观高档,量程宽广,分辨率高,操作便捷,携带方便,准确、可靠、性能稳定,抗干扰能力强。而且具有防震、防尘、防潮结构,是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

5000V高压绝缘电阻表

主要特点

1、本表输出功率大,输出电压等级多(有5个电压等级)
2、额定绝缘测试电压范围250~5000V
3、绝缘电阻测量范围0.01MΩ~200GΩ
4、直流电压测量范围0~1000V,交流电压测量范围0~750V
5、极化指数(PI)和吸收比(DAR)测试
6、数据锁定/存储数据查阅/删除

高压绝缘电阻表参数   ----Technical parameter

功能 绝缘电阻测试,交流电压测试,直流电压测量
环境温度湿度 23℃±5℃,75%rh以下
电源 DC 9V 6节LR14干电池连续待机100小时以上
额定电压 250;500;1000;2500;5000
额定电压精度 ±10%
输出短路电流 ≥2mA
吸收比测量
极化指数测量
测量方式 直流压降法
测试电压 直流电压测量
最大容性负载 1uF以下均可操作
换档 全自动换档
背光 可控灰白色背光,适合昏暗场所使用
显示模式 4位超大LCD显示,灰白色背光
测量指示 测量中LED闪烁
LCD尺寸 108mm×65mm
尺寸 长宽高:240×188×85mm
测试线 高压棒:红色1米 测试线:黑色1米 绿色1米
测量时间 电压2次/秒、绝缘电阻7秒/次
线路电压 AC600V以下测量
数据存储 500组,“MEM”存储指示,显示“FULL”符号表示存储已满
数据查阅 查阅数据时“MR”符号指示
溢出显示 超量程溢出时“OL”符号指示
报警功能 测量值超过报警设定值时发出报警提示
电池电压 电池电压低符号显示,电池电压低时提醒及时更换电池
自动关机 “APO”指示,开机15分钟后自动关机
功耗 待机:约40mA(背光关闭)
开机开背光:约43mA
测量:约75mA(背光关闭)
重量 仪表:1230g (含电池)
工作温湿度 -10℃~40℃;80%rh以下
存放温湿度 -20℃~60℃;70%rh以下
绝缘电阻 200MΩ以上(电路与外壳之间500V)
耐压 AC 5160V/rms(电路与外壳之间)
电磁特性 IEC61326(EMC)
适合安规 IEC61010-1(CATⅢ 300V、CAT IV150V、污染度2);

高压绝缘电阻表图片   ----Picture display

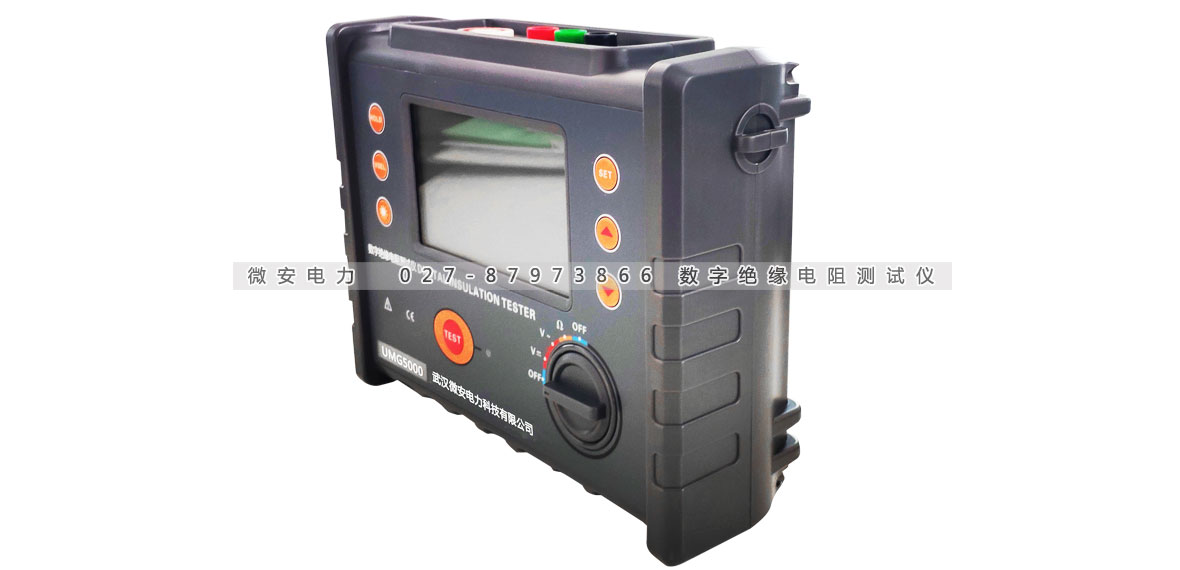

5000V高压绝缘电阻表侧面

5000V高压绝缘电阻表面板

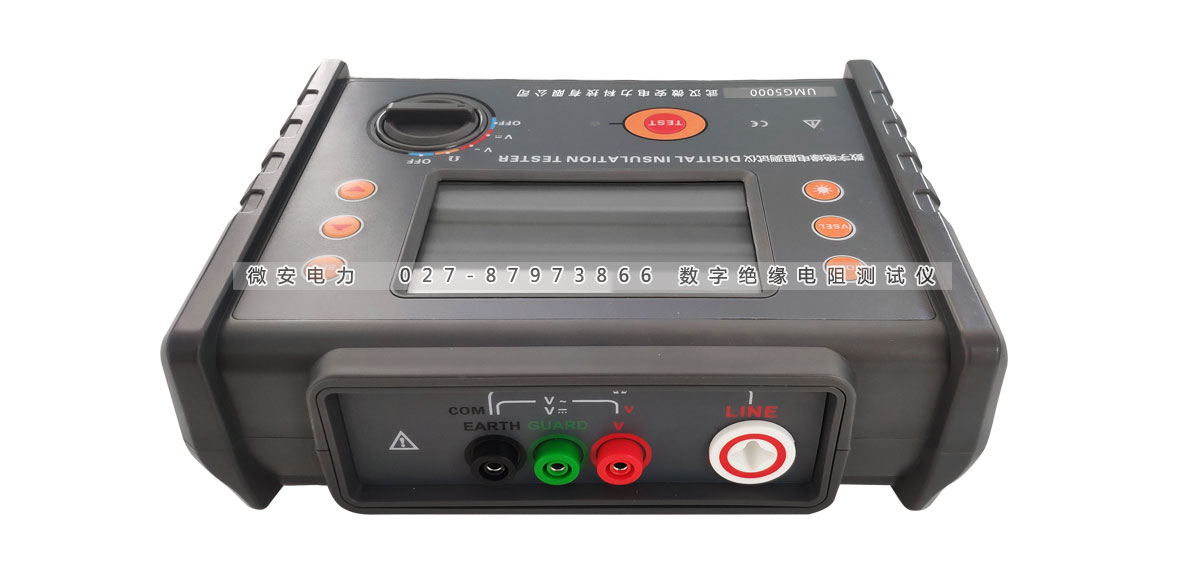

5000V高压绝缘电阻表测试端子

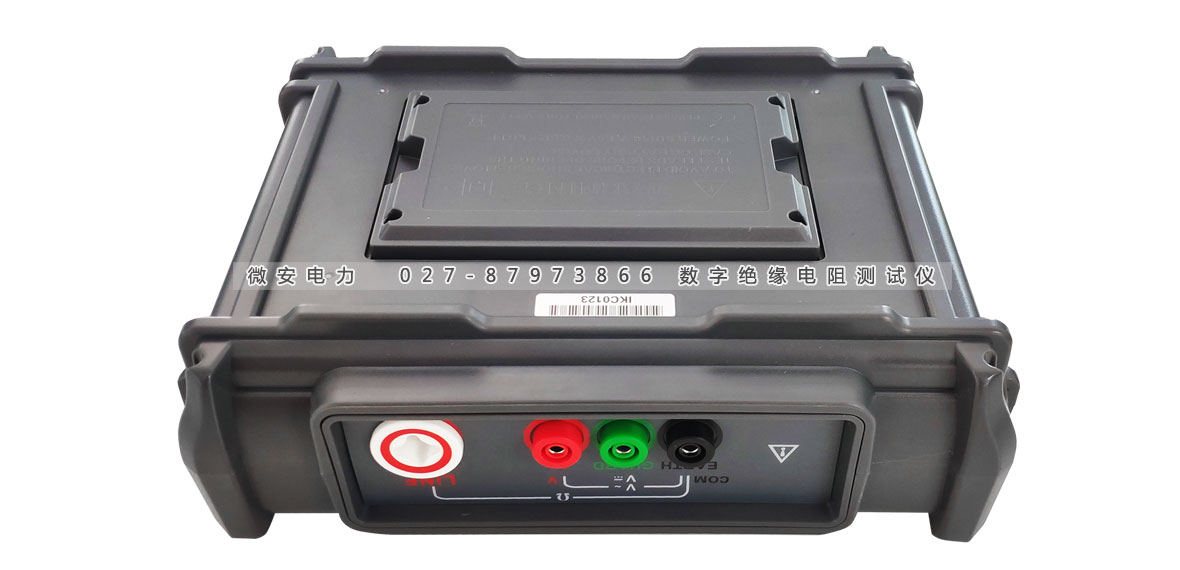

5000V高压绝缘电阻表电池仓

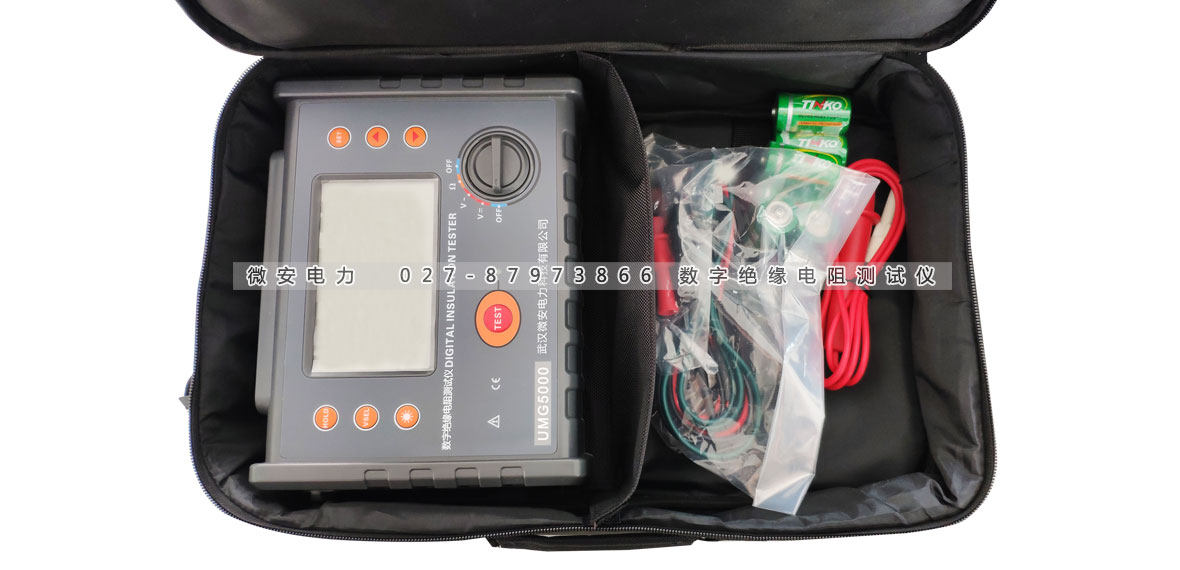

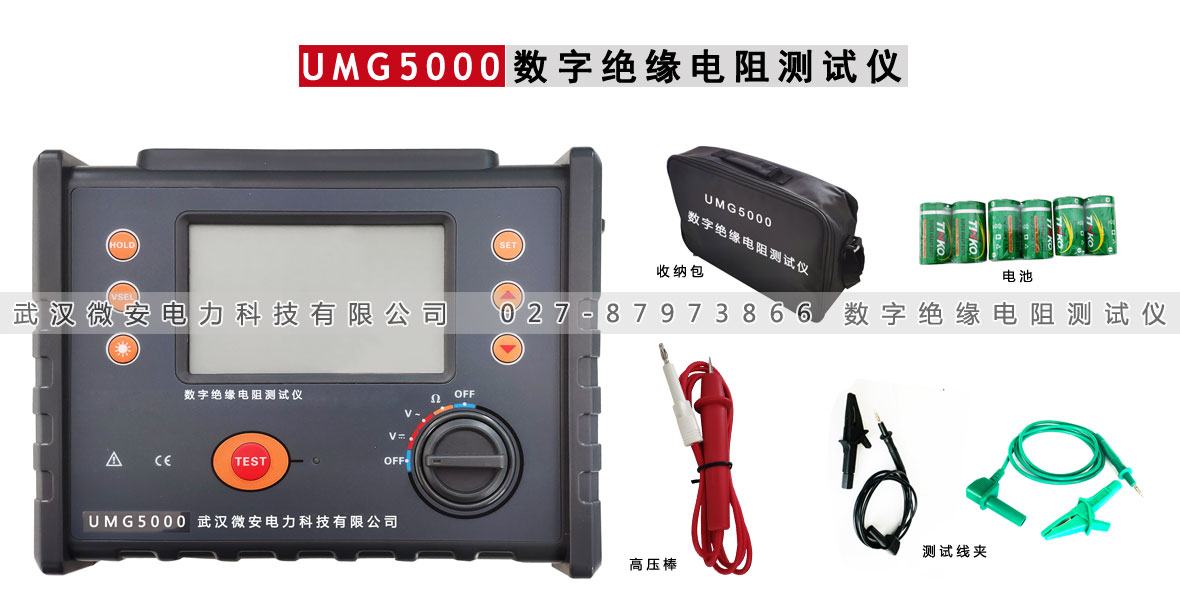

5000V高压绝缘电阻表主机及附件

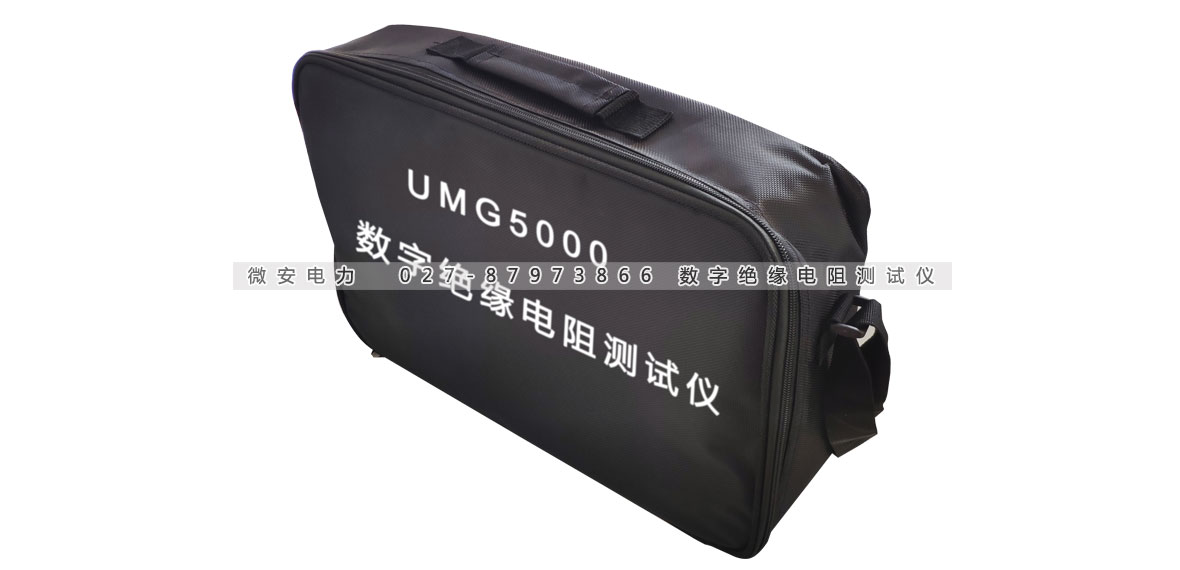

5000V高压绝缘电阻表附件包

高压绝缘电阻表附件配件   --------Accessories

本产品UMG5000数字绝缘电阻测试仪详细清单请以说明书或代销合同为准

UMG5000高压绝缘电阻表 1台 高压棒 1支(红色)
高压测试线 2条(黑色、绿色各一条) 电池 6节(1.5V碱性电池)
检验报告 1本 说明书 1本
合格证 1张
图片UMG5000高压绝缘电阻表附件...
5000V高压绝缘电阻表高压测试线(红色)

高压测试线(红色)

5000V高压绝缘电阻表测试线(绿色)

测试线(绿色)

5000V高压绝缘电阻表测试线(黑色)

测试线(黑色)

5000V高压绝缘电阻表电池

电池

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
