开关回路电阻测试仪简介 ----Product introduction
断路器(以下简称开关)导电回路的导电性能的好坏,对保障开关的安全运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻,并且对各种形式的开关的回路电阻有明确规定指标。一般过去使用双臂电桥。由于电桥的电压,电流都比较小,当开关的动静触头之间有杂质或表面有氧化等,测试的数据分散性就较大。同时电桥的抗干扰性差,因此国家标准规定必须使用100A以上直流电流进行测试。回路电阻测试仪是我公司为适应GB50150-2006和DL/T 845.4-2004规程要求开发的测试仪器,广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。
主要特点
1、测试电流大,完全符合有关测试接触电阻的国家标准要求。
2、测试电流来自高精度的100A/200A开关式恒流电源,无需人工调节,测试迅速准确。
3、采用四端子接线法,有效地排除了测试线电阻对测试结果的影响。
4、测试速度快。
5、长时间工作,设有过热保护电路,仪器可靠稳定。
6、操作简便,重量轻。
开关回路电阻测试仪参数 ----Technical parameter
型号 | UAHL-100D | UAHL-200D |
测试电流 | 50A、100A | 100A、200A |
通信、打印功能 | 无,请查看T系列回路仪,具有打印功能 | |
测量范围 | 1-3000μΩ | |
消耗功率 | ≤500W | ≤1000W |
最小分辨率 | 0.01μΩ | |
准确度 | 1%±0.5μΩ | |
输出电压 | 最大5V | |
工作方式 | 可设置输出时间 | |
电源 | AC220V±10% 50Hz | |
使用温度 | -20℃~40℃ | |
相对湿度 | ≤80%RH,不结露 | |
重量 | 5kg | 6kg |

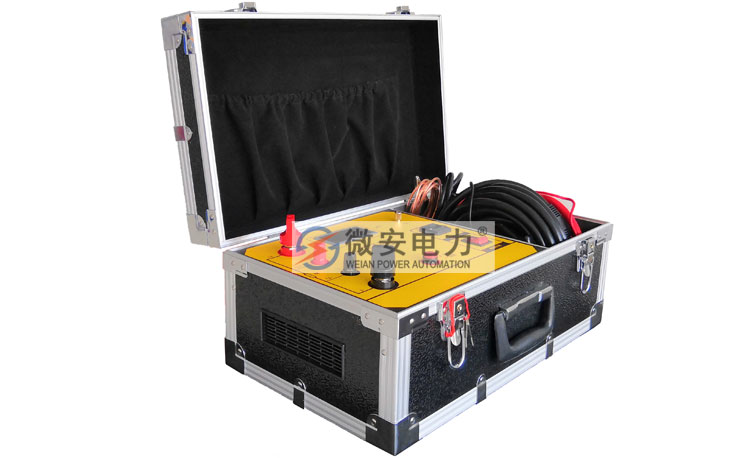

开关回路电阻测试仪图片 ----Picture display

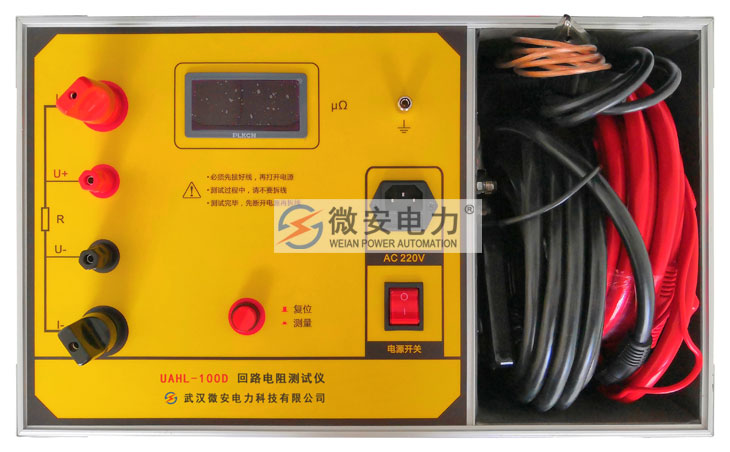

面板

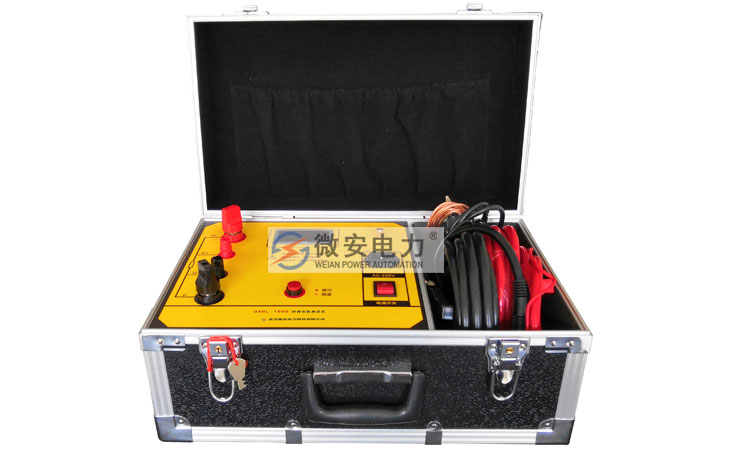

正面

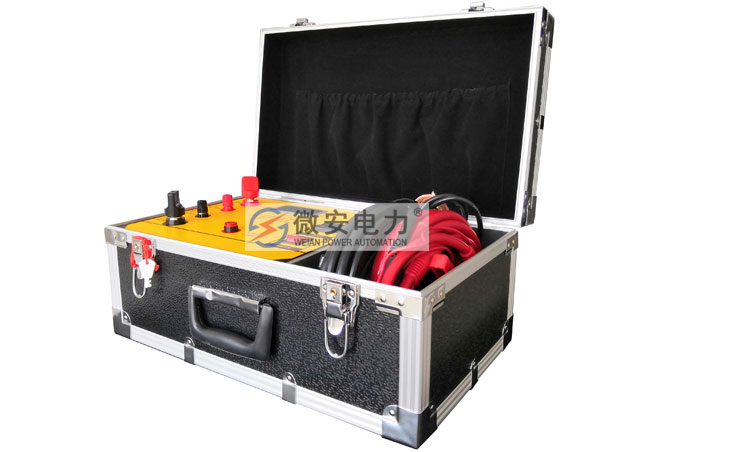

右侧

左侧

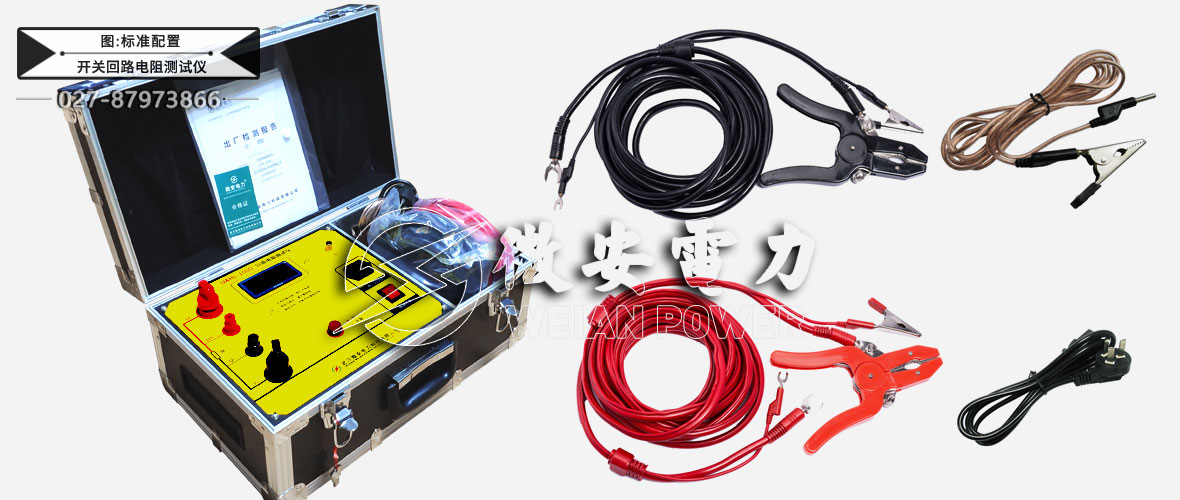

开关回路电阻测试仪附件配件 --------Accessories
本产品UAHL-100D开关回路电阻测试仪回路电阻测试仪详细清单请以说明书或代销合同为准
开关回路电阻测试仪 | 1台 | 测试线 | 1套 |
接地线 | 1根 | 电源线 | 1根 |
保险管 | 3个 | 检验报告 | 1本 |
说明书 | 1本 | 合格证 | 1张 |

电源线

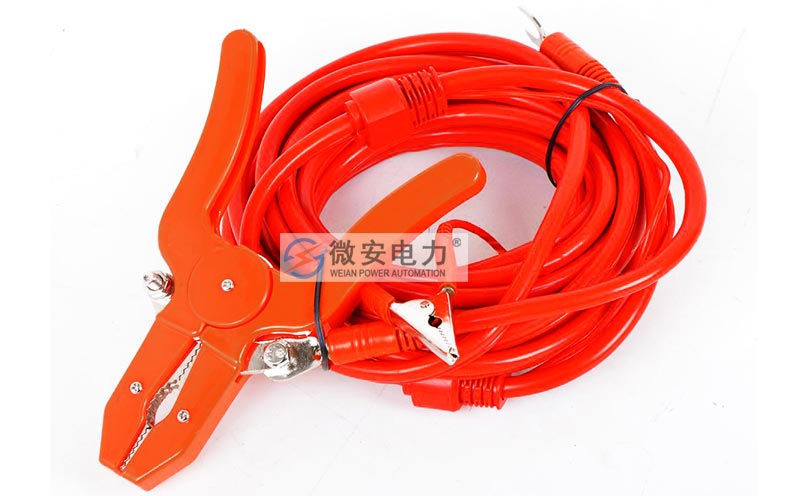

测试夹红

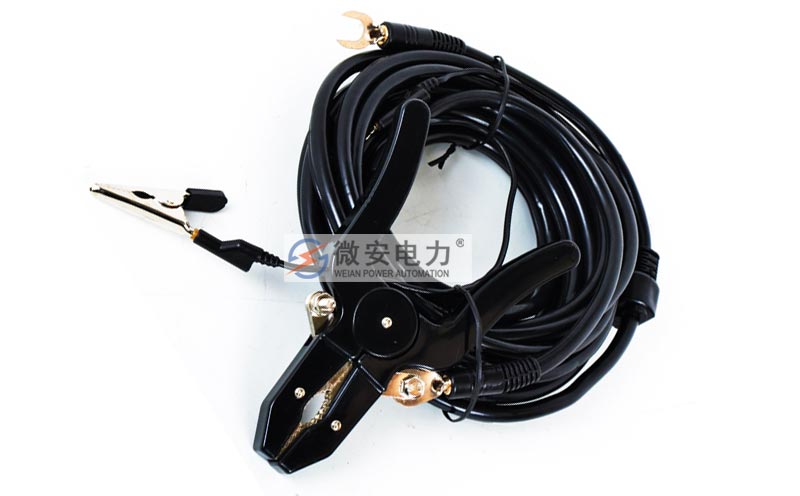

测试夹黑

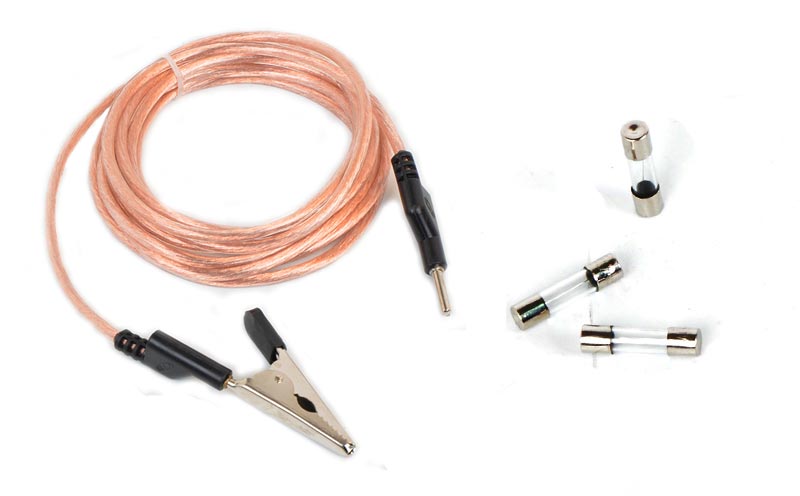

接地线/保险管
