高压断路器特性综合测试仪简介 ----Product introduction
UAGK-12H系列高压断路器特性综合测试仪又称高压开关机械特性测试仪，是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一
⑴、本仪器为嵌入式工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。8.4寸彩色大屏，windows操作系统，人性化操作界面直观，触摸屏，支持中英文输入，便于现场操作人员使用。
⑵、高速热敏打印机，方便现场打印测试数据。
⑶、机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC10～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
⑷、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
⑹、开关动作一次，得到所有数据及图形。
⑺、主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
⑼、同时可测12路金属触头断口、6路主断口和6路辅助断口。
⑽、内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
⑾、全自动电机储能、电机功率测量功能。
⑿内部抗干扰电路可满足500KV变电站内可靠使用。
高压断路器特性综合测试仪参数 ----Technical parameter
| 说明 | 传感器标配具有50mm直线传感器、旋转传感器、其他规格传感器需选配 | ||||
| 功能 | 补充 | UAGK-12G | UAGK-12GS（荐） | UAGK-12GR | UAGK-12GT |
| 分合闸时间 | 三相相内/相间不同期 | ✔ | ✔ | ✔ | ✔ |
| 分合速度 | 内置多种速度定义 | ✔ | ✔ | ✔ | ✔ |
| 行程测试 | 行程、开距、超行程 | ✔ | ✔ | ✔ | ✔ |
| 弹跳测试 | 弹跳过程、时间、次数等 | ✔ | ✔ | ✔ | ✔ |
| 波形显示 |
弹跳/时间/速度/线圈电流/电阻波形
|
✔ | ✔ | ✔ | ✔ |
| 低跳试验 | 低电压动作试验 | ✔ | ✔ | ✔ | ✔ |
| 储能电源 | 用于断路器储能电机工作 | ✔ | ✔ | ✔ | ✔ |
| 闭锁电源 | 对合闸闭锁电磁铁供电 | ✔ | ✔ | ✔ | |
| 固定AC220控制 | 适配AC220固定动作线圈 | ✔ | |||
| 无源控制接点 | 测永磁断路器、少油开关等 | ✔ | |||
| 上位机软件 | 电脑端分析数据并生成报告 | ✔ | ✔ | ✔ | ✔ |
| 通信协议 | 收费开放、价格另议 | ✔ | ✔ | ✔ | ✔ |
| 英文版 | 软硬件全英文版面/订货说明 | ✔ | ✔ | ✔ | ✔ |

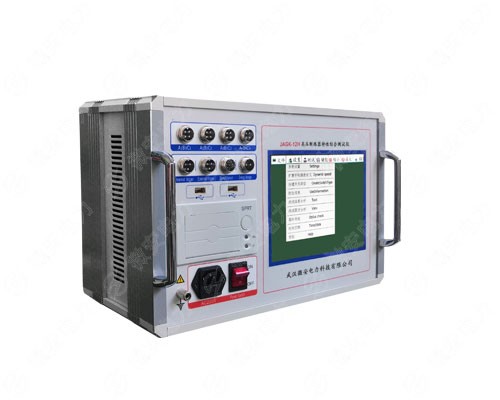

高压断路器特性综合测试仪图片 ----Picture display
