高压开关机械特性测试仪简介 ----Product introduction
UAGK-6L随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行,机械特性参数是判断断路器性能的重要参数之一。高压开关动特性测试仪是本公司为适应各种高压开关动作特性测试的需要,开发研制的专用仪器,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。对于带合闸电阻的断路器,可准确测量出合闸电阻及投切波形。仪器采用大屏幕显示,汉字提示人机对话的方式操作,汉字显示结果并打印输出,具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点。
UAGK-6L高压开关动特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定,抗干扰性强,可在500KV等级及以下电站做实验,接线方便,操作简单,是高压开关检修试验的专用设备。
主要特点
1、仪器可自动识别断口分、合闸状态,并根据参考断口状态提示相对应的合、分操作。
2、独立的6断口,可检测并提示断口的连接状态,方便用户检查接线。
3、机内可存储100组测试结果。
4、大屏幕液晶(320×240)LCD显示, 高级灰屏,阳光下不反光不黑屏,图文及汉字菜单操作提示,人性化菜单式界面,操作简便。
5、仪器具有强大的图形分析功能,实现波形和测量处理数据同屏显示,使测试过程更直观。
6、机内带有延时保护功能,断路器动作后能自动切断线圈电压,很好的保护了断路器和测试仪器。
7、本仪器可进行电动和手动分合测试。
8、可进行高、低电压实验,自动寻找最低分或合闸电压。
9、重合闸试验,可做合分、分合,分合分等参数测量。
10、真空接触器(单线圈)参数测量。
高压开关机械特性测试仪参数 ----Technical parameter
时间测量 | |
6路固有分闸(合闸)时间 | |
分闸(合闸)相内不同期 | |
分闸(合闸)相间不同期 | |
合闸(分闸)弹跳时间(弹跳次数) | |
测试范围:0.01ms~12000ms | |
准确度:1ms~100ms内准确度0.5%±2个字,大于100ms准确度1%±2个字 | |
速度测量:刚分(刚合)速度 | |
指定时间段(行程段或角度段)平均速度 | |
测速范围 | 1mm传感器 0.01~25.00m/s |
0.1mm传感器 0.001~2.50m/s | |
360°角度传感器0.01~25.00m/s | |
行程测量 | 动触头行程(行程) |
接触行程(开距) | |
过冲行程或反程(超程) | |
传感器测量范围 | 直线位移传感器50mm,分辨率:0.1mm,行程0.1~50mm |
直线位移传感器300mm,分辨率:0.1mm,行程0~300mm(选配) | |
直线位移传感器500mm,分辨率:1mm,行程0~500mm(选配) | |
360线传感器:360о,分辨率:0.25о,行程1mm~1000mm | |
电流测量范围 | 0~15A,分辨率:0.01A,显示电流值为线圈电流最大值 |
显示屏 | 320×240液晶屏,对比度可调 |
数据存储 | 可存储100组测量数据 |
打印机 | 高速热敏打印机 |
电源 | AC/DC 220V ± 10%;50Hz ± 2% |
直流电源 | 输出电压:25~265V连续可调,输出电流:≤ 15A(短时) |
尺寸 | 360×250×140mm |
使用环境 | -10℃~+50℃ |
相对湿度 | ≤90% |

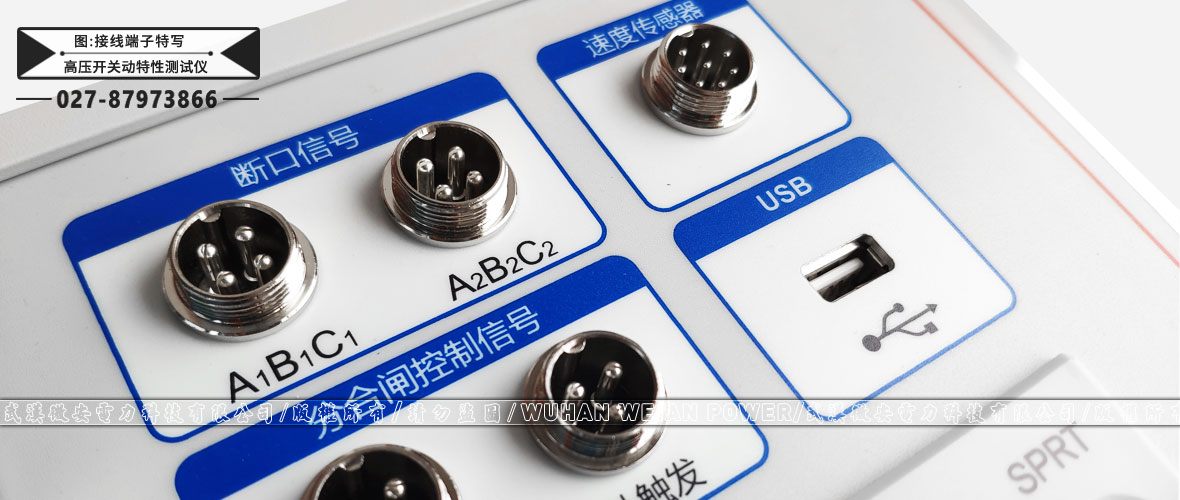

高压开关机械特性测试仪图片 ----Picture display
高压开关机械特性测试仪附件配件 --------Accessories
本产品UAGK-6L高压开关动特性测试仪详细清单请以说明书或代销合同为准
高压开关动特性测试仪 | 1台 | 通用测速传感器 | 1套 |
直线传感器 | 1个 | 旋转传感器 | 1个 |
铝合金包装箱 | 1个 | 分合闸控制线 | 1套 |
断口线 | 6根 | 接地线 | 1根 |
打印纸 | 2卷 | 检验报告 | 1本 |
说明书 | 1本 | 合格证 | 1张 |
高压开关机械特性测试仪附件箱
断口线
分合闸输出控制线
短接线
直线传感器
角度传感器
磁性支架
金属固定组件

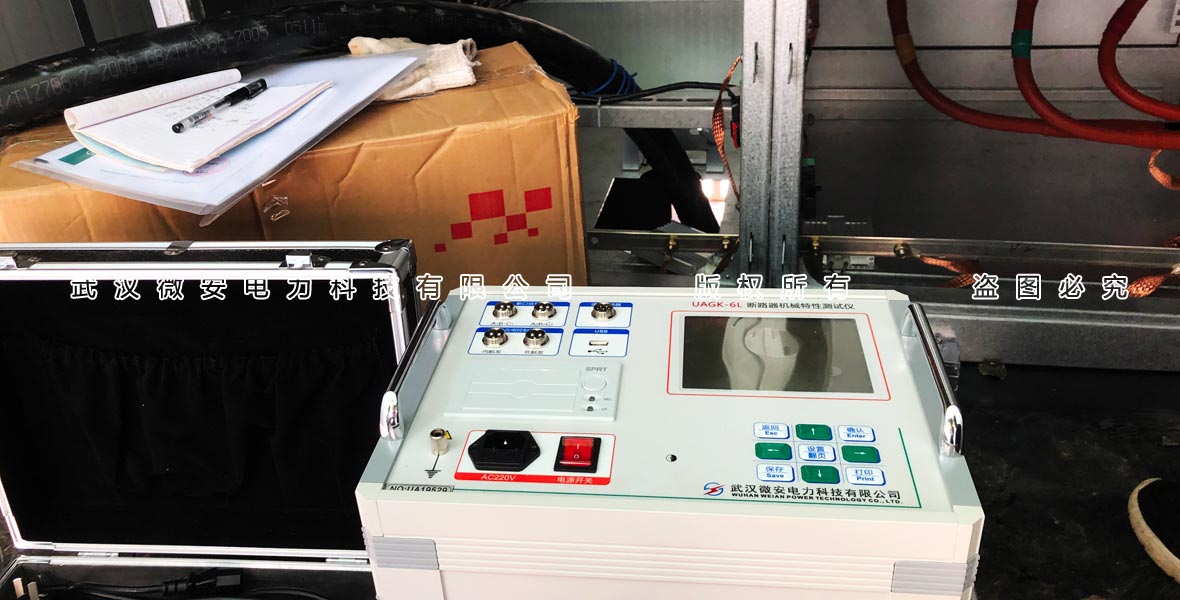

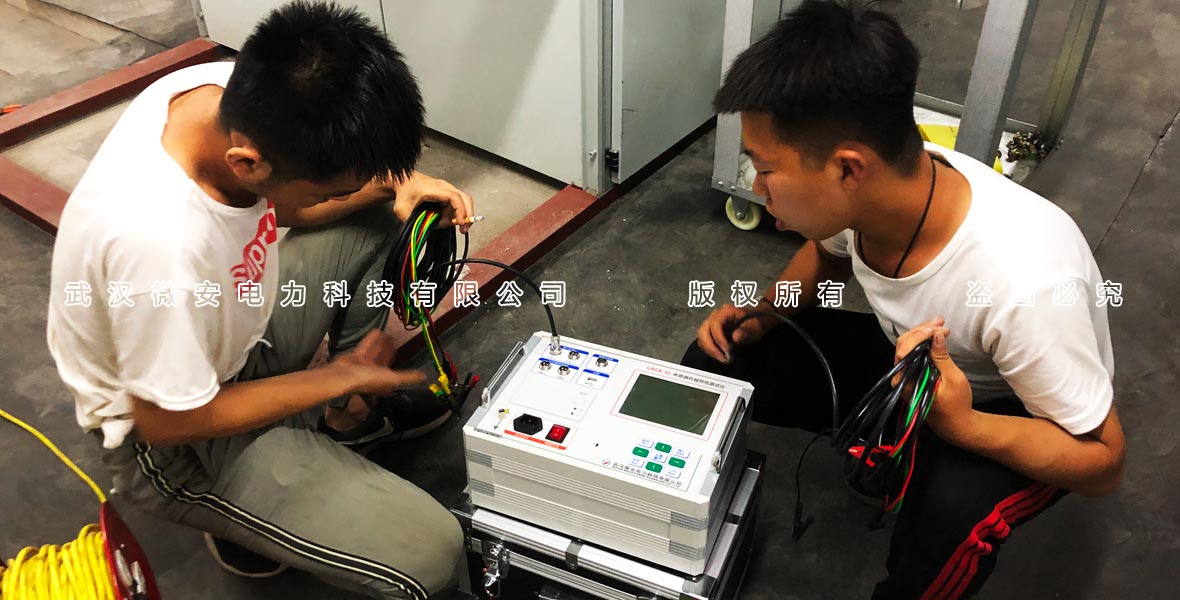

高压开关机械特性测试仪技术应用 --------Technology application
