智能型断路器机械特性测试仪简介 ----Product introduction
随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。UAGK-12G高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。
| 说明 | 传感器标配具有50mm直线传感器、旋转传感器、其他规格传感器需选配 | ||||

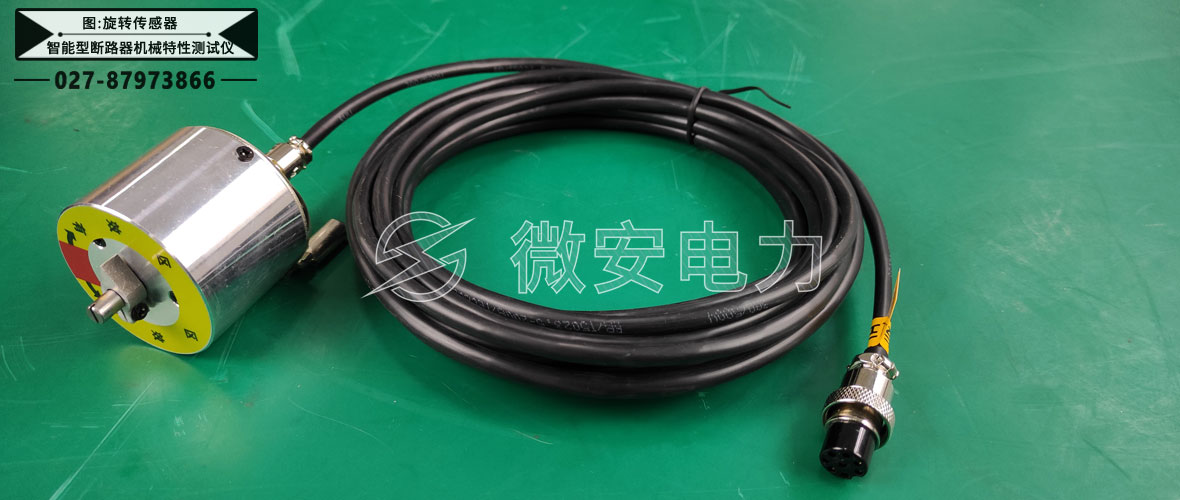

| 功能 | 补充 | UAGK-12G | UAGK-12GS（荐） | UAGK-12GR | UAGK-12GT |
| 分合闸时间 | 三相相内/相间不同期 | ✔ | ✔ | ✔ | ✔ |
| 分合速度 | 内置多种速度定义 | ✔ | ✔ | ✔ | ✔ |
| 行程测试 | 行程、开距、超行程 | ✔ | ✔ | ✔ | ✔ |
| 弹跳测试 | 弹跳过程、时间、次数等 | ✔ | ✔ | ✔ | ✔ |
| 波形显示 |
弹跳/时间/速度/线圈电流/电阻波形
|
✔ | ✔ | ✔ | ✔ |
| 低跳试验 | 低电压动作试验 | ✔ | ✔ | ✔ | ✔ |
| 储能电源 | 用于断路器储能电机工作 | ✔ | ✔ | ✔ | ✔ |
| 闭锁电源 | 对合闸闭锁电磁铁供电 | ✔ | ✔ | ✔ | |
| 固定AC220控制 | 适配AC220固定动作线圈 | ✔ | |||
| 无源控制接点 | 测永磁断路器、少油开关等 | ✔ | |||

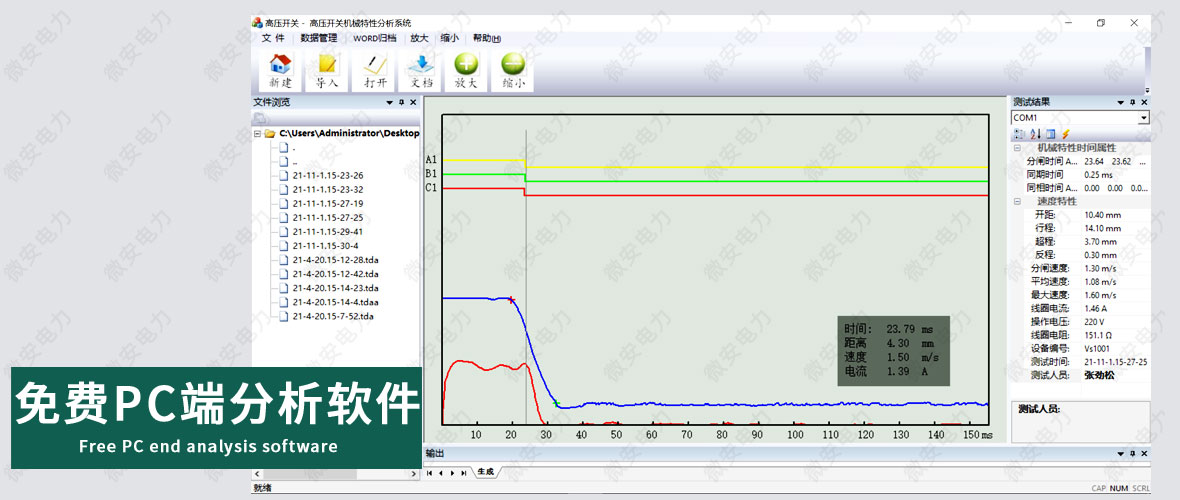

| 上位机软件 | 电脑端分析数据并生成报告 | ✔ | ✔ | ✔ | ✔ |
| 通信协议 | 收费开放、价格另议 | ✔ | ✔ | ✔ | ✔ |
| 英文版 | 软硬件全英文版面/订货说明 | ✔ | ✔ | ✔ | ✔ |
产品特点
1、适用于国内外生产的SF6开关、GIS组合电器、真空开关、油开关、真空接触器、特种断路器（列车断路器）。同时可测12路金属触头断口、6路主断口和6路辅助断口。断路器动作一次，得到时间、弹跳次数及时间、速度、线圈电流及线圈电阻等数据及波形。具有储能、自动和手动低跳试验、断路器寿命试验以及（闭锁电源和干接点控制选配）等功能。配有高速热敏打印机，方便现场打印测试数据。

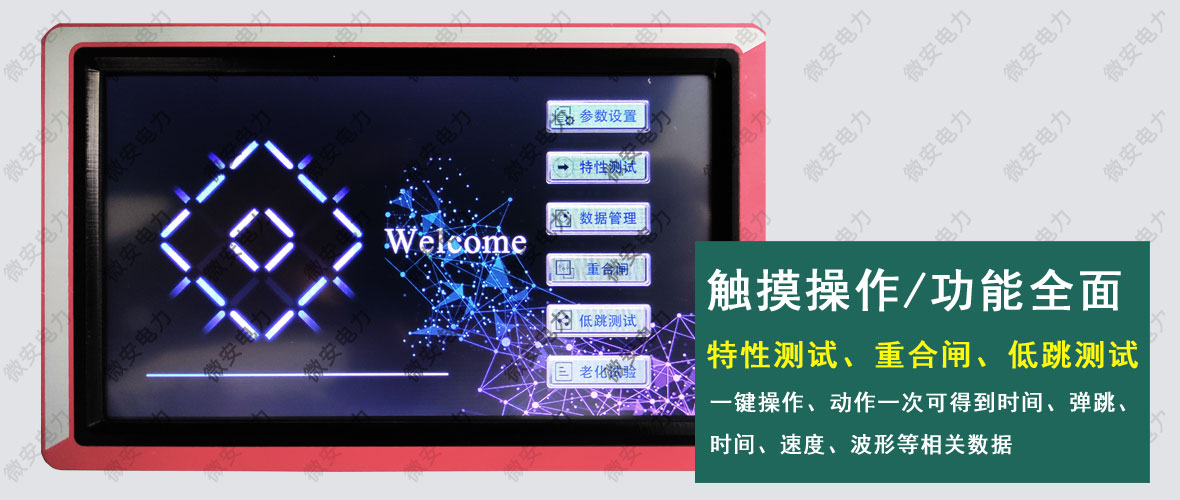

2、7寸彩色高亮屏（亮度可调节），太阳底下操作也清晰可见。菜单式操作，快速测试界面，一键操作，支持中英文输入。12路断口状态中文显示，时间、行程、速度及波形同屏显示，无需翻页查看数据。分析指定段平均速度，并在行程曲线标出，方便查看。内置21种常规类型断路器速度定义，只需选择开关类型，一键测量。

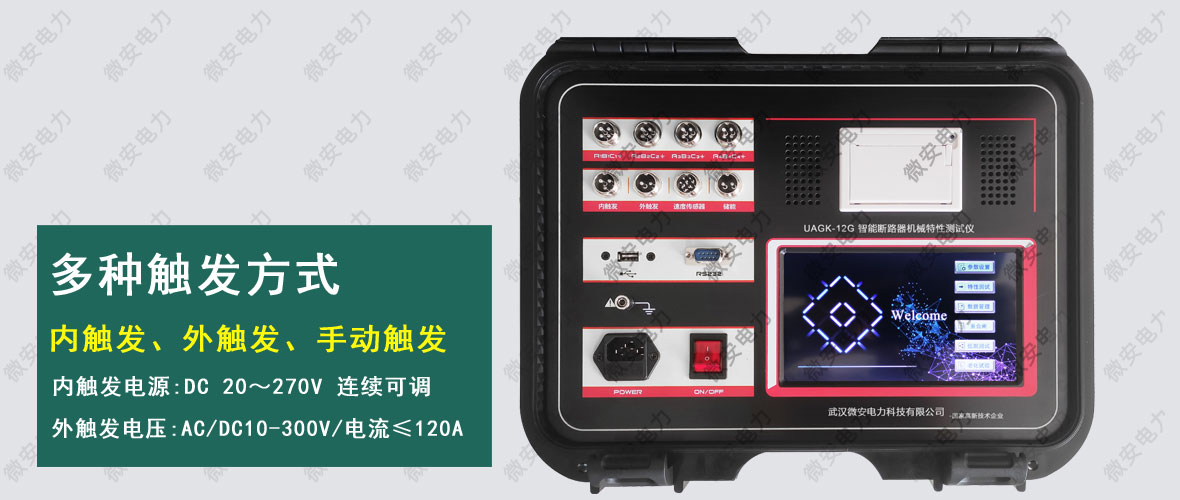

3、机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC20～270V可调电源，电流20A。具有短路保护功能，如发生短路现象，1ms停止电压电流输出，发出滴滴报警声响，提示操作人员检查线路。独特的双回路电源设计，如合闸或分闸控制回路中的一路损坏，用另一路也可测试合闸和分闸。

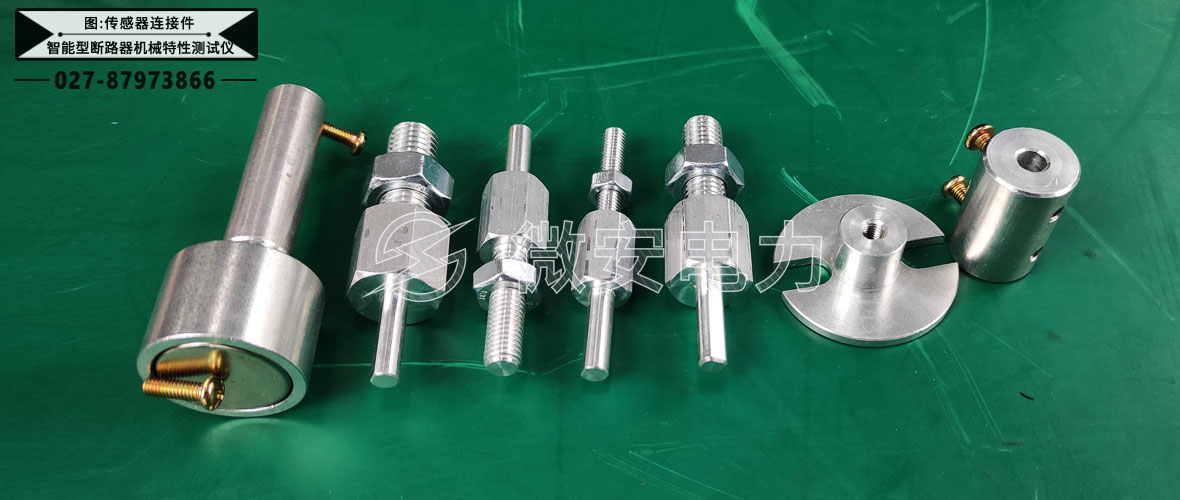

4、配备直线传感器、旋转传感器，配专用固定多功能接头，安装极为方便，简捷。直线传感器30-1000mm长度任意设置，只需配传感器即可，仪器不需要返厂更改程序。
5、主机可存储100组现试验数据，机内实时时钟，便于存档。
6、配备U盘接口及R232接口，数据保存到U盘，上传到计算机进行分析、保存、打印，R232接口可连接电脑联机操作（选配功能）。
7、内部抗干扰电路可满足500KV变电站内可靠使用。
智能型断路器机械特性测试仪参数 ----Technical parameter
| 时间测量 | |
| 12路固有分闸（合闸）时间 | |
| 分闸（合闸）相内不同期 | |
| 分闸（合闸）相间不同期 | |
| 合闸（分闸）弹跳时间（弹跳次数） | |
| 内触发测试范围：0.01ms～10000ms，分辨率：0.01ms, | |
| 外触发测试范围：0.01ms～200000ms， | |
| 999ms以内分辨率：0.01ms,1000-9999ms分辨率：0.1ms,10000ms以上分辨率：1ms | |
| 在200ms以内准确率：0.05%±1个字 | |
| 测速范围 | 1mm传感器 0.01～25.00m/s |
| 0.1mm传感器 0.001～2.50m/s | |
| 360°角度传感器 1周波/ 0.25° | |
| 行程测量 | 动触头行程（行程） |
| 接触行程（开距） | |
| 过冲行程或反弹行程（超程） | |
| 传感器测量范围 | 直线位移传感器50mm，分辨率:0.1mm，行程0.1～50mm |
| 可选配100-1000mm任意长度的直线传感器 | |
| 直线位移传感器500mm，分辨率:1mm，行程10～500mm（选配） | |
| 编码器：360о旋转传感器，测量范围：0-1000mm，分辨率:0.25о | |
| 电流电阻测量范围 | 最大电流30A,分辨率：0.01A，电阻1000Ω，分辨率：0.01Ω |
| 隔离开关或储能到位断路器测量范围 | ⑴、电压输出：DC20～270V（可调） |
| ⑵、电源输出时间：0.01-10秒（可设置） | |
| ⑶、断口信号最大采集时间为10秒 | |
| ⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数 | |
| 显示屏 | 7寸触摸彩屏，对比度可调 |
| 数据存储 | 可存储100组测量数据 |
| 打印机 | 高速热敏打印机 |
| 电源 | AC 220V ± 10%；50Hz ± 10% |
| 直流电源 | DC20～270V连续可调，DC110V≤30A（短时），DC220V≤ 20A(短时)。功率：4400W。 |
| 主机尺寸 | 360×260×170mm |
| 使用环境 | -20℃~+50℃ |
| 相对湿度 | ≤90% |
智能型断路器机械特性测试仪图片 ----Picture display

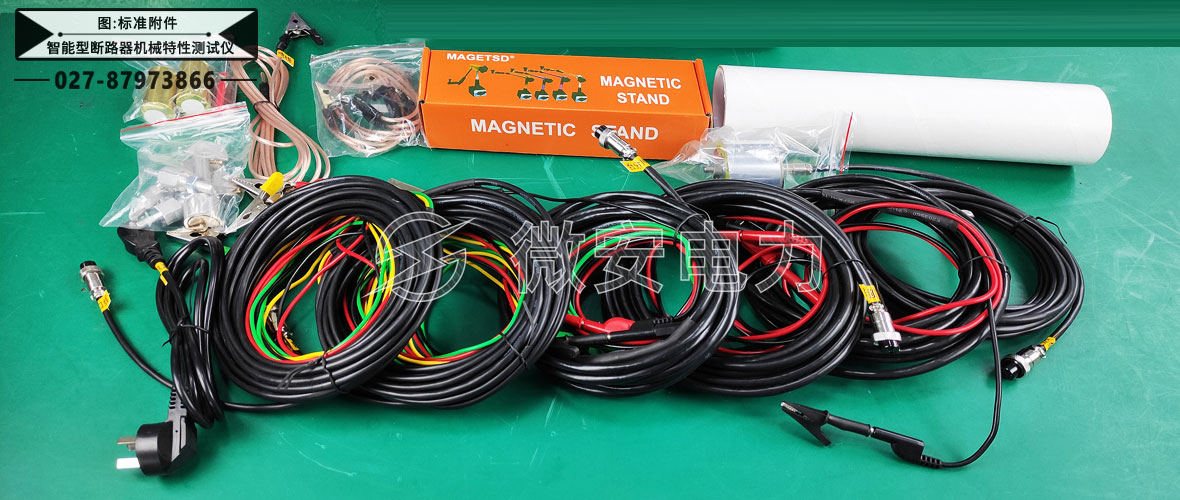

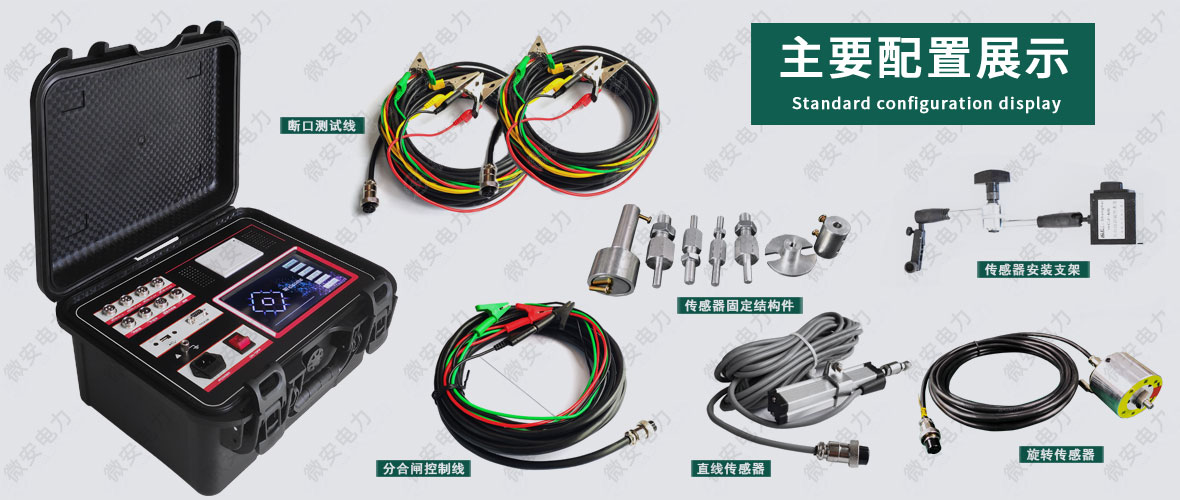

智能型断路器机械特性测试仪附件配件 --------Accessories
