变压器绕组变形测试仪简介 ----Product introduction
变压器绕组变形测试仪又称电力变压器绕组变形测试仪、变压器绕组变形检测仪、变压器绕组变形测量仪、变压器绕组变形分析仪
其检查方式主要是通过检测变压器各个绕组的幅频响应特性,并对检测结果进行纵向或横向比较,根据幅频响应特性的变化程度,判断变压器可能发生的绕组变形
其检测的原理是根据变压器设计原理,变压器制造完成后,其线圈和内部组成结构就确定下来,因此对一台多绕组的变压器线圈而言,如果电压等级相同、绕制方法相同,则每个线圈对应参数就应该是确定的,因此每个线圈的频域特征响应也随之确定,对应的三相线圈之间其频率图谱具有一定可比性。
主要特点
1、适用于63kV~500kV电力变压器的内部结构故障检测
2、具有通信USB有线及WiFI、蓝牙等多种通讯方式
3、具备线形扫频测量和分段扫频测量双系统测量功能
4、测试软件具有数据自动分析功能,测试结果可横向,也可纵向比较
5、测试i软件可自动生成Word电子文档,供保存和打印
变压器绕组变形测试仪参数 ----Technical parameter
型号 | UABX-P | |
名称 | 变压器绕组变形测试仪 | |
线性扫描分布 | 扫频测量范围 | (1kHz)~(2MHz)、2000扫频点、分辨率为1kHz |
分段扫频测量分布 | 扫频测量范围 | (0.5kHz)~(1MHz)、2000扫频点 |
(0.5kHz)~(10kHz)、分辨率为0.02kHz | ||
(10kHz)~(100kHz)、分辨率为0.2kHz | ||
(100kHz)~(500kHz)、分辨率为1kHz | ||
(500kHz)~(1000kHz)、分辨率为1kHz |
幅度测量范围 | (-100dB)~(+20dB) | |
幅度测量精度 | 0.1dB | |
扫描频率精度 | 小于0.01% | |
信号输入阻抗 | 1MΩ | |
信号输出阻抗 | 50Ω | |
同相测试重复率 | 99.5% | |
尺寸 | 300×340×120mm3 | |
铝合金箱尺寸 | 310×400×330mm3 | |
重量 | 10kg |
变压器绕组变形测试仪图片 ----Picture display

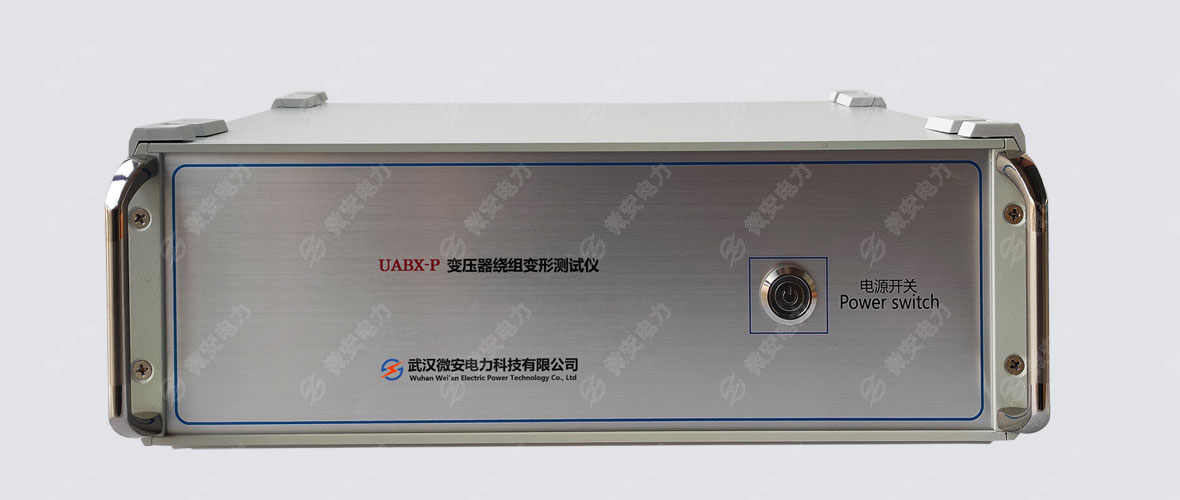

变压器绕组变形测试仪--正面

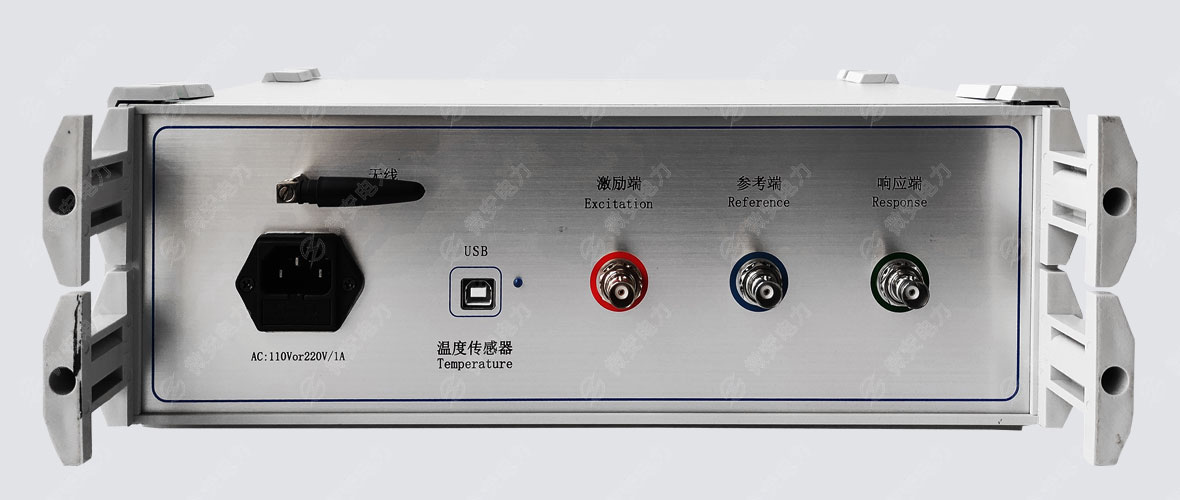

变压器绕组变形测试仪--背部端子展示
变压器绕组变形测试仪附件配件 --------Accessories
本产品UABX-P变压器绕组变形测试仪详细清单请以说明书或代销合同为准
变压器绕组变形测试仪 | 1台 | 笔记本电脑(选配件) | 1台 |
无线蓝牙(选配件) | 1个 | 测试电缆高频同轴电缆50欧/(20m) | 1套 |
测试线夹(黄、绿、黑) | 3根 | 接地小夹子(黑) | 1个 |
USB通信线(通用USB连线) | 1根 | 软件光盘(VCD)格式 | 1张 |
电源线 | 1根 | 接地线(5米) | 4根 |
检验报告 | 1本 | 说明书 | 1本 |
合格证 | 1张 |
