智能台区识别仪简介 ----Product introduction
UATQ-H 智能台区识别仪又称智能台区用户识别仪,台区分支线路识别仪,台区线路分支识别仪,是一款集台区用户识别、线路分支识别、台变间电气独立性测试、基础电参量测试、电压电流谐波含量测量等功能为一体的高精度测试仪器。采用特殊过零低频载波技术以及脉冲电流发射、检测技术,能有效保证测量半径足以覆盖各种供电距离的台区用户的准确识别,绝不存在多台变短距离共高压情况下电力载波存在串扰,传输距离近,受负荷影响大,共电缆干扰等问题;识别成功率可达100%。
仪器内置大容量掉电不丢失数据存储器,可将现场校验数据保存下来,可存储1000组现场校验结果,可提供后台微机管理软件,将结果上传至计算机,实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳,仪表外形美观、实用。现场测试操作方便。本机操作时中可以打开后部的支架放在桌面使用,亦可手持操作使用。
主要特点
1、大功率负荷信号传输通讯方式,理论通讯距离满足任意的台区供电范围。
2、特殊的脉冲电流发射及检测方式,保证不会因共高压的临近台区会发生串信号的错误
3、快速、方便的台区识别功能,分机发起,测试时间不超过6秒钟,结果准确率100%;结果显示内容描述简单、清晰、明确,显示内容包括被测用户所在的变压器台区编号及被测电表所在的相别(A相、B相、C相)情况,显示结果直观。
4、分支识别功能,准确判别被测用户所在台区供电线路的分支,单台主机可以同时检测3个分支,多台主机同时工作可扩展至18个分支。
5、具备台变互测功能,多台主机同时工作,可准确判定各被测试变台的独立性,有无电气连接关系。 6、电流检测采用柔性钳(可选配50A钳表、100A钳表、250A钳表和500A钳表)。
智能台区识别仪参数 ----Technical parameter
台区测试部分 | 通讯方式:特种负荷信号传输,距离:≥5km | |
电流测试距离:≥5km | ||
识别周期:≤6秒 | ||
测试成功率:100% | ||
分支识别数量:单主机3路(多主机方式可扩展18路) | ||
分支识别数量:单主机3路(多主机方式可扩展18路) | ||
电参量测量部分 | 电压:±0.2% | |
电流:±0.5% | ||
功率:±0.5% | ||
频率:±0.02Hz | ||
相位:±0.2° | ||
电能质量部分 | 电压谐波测量次数:2-51 | |
电流谐波测量次数:2-51 | ||
谐波电压含有率测量误差:≤0.1% | ||
谐波电流含有率测量误差:≤0.2% | ||
工作环境 | 工作环境温度:-30℃~60℃ | |
工作环境湿度:≤95%RH | ||
工作电压:AC220V±10% | ||
绝缘 | ⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。 | |
⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。 | ||
重量 | 1Kg | |
单机体积 | 体积:25cm×16cm×6cm |

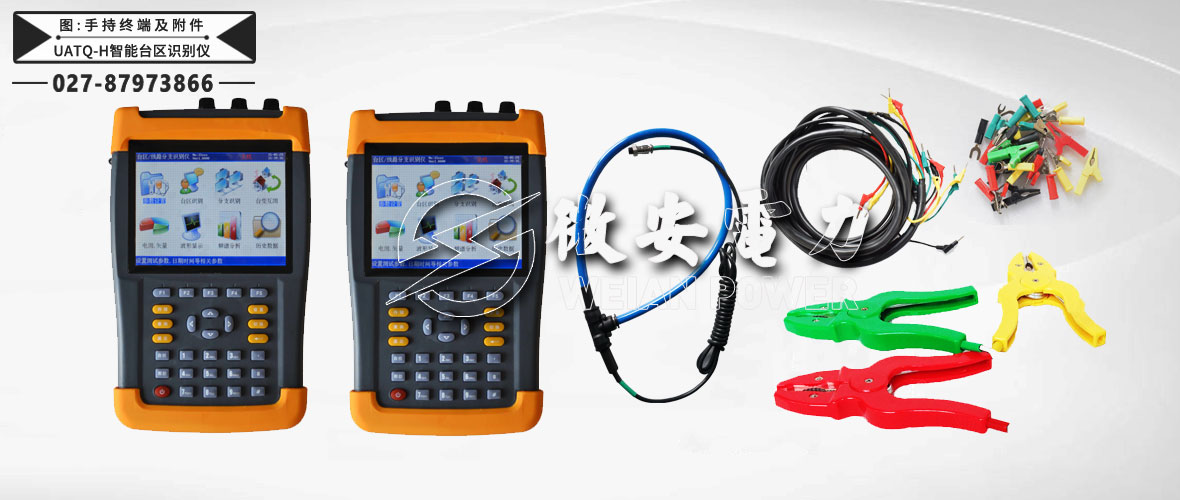

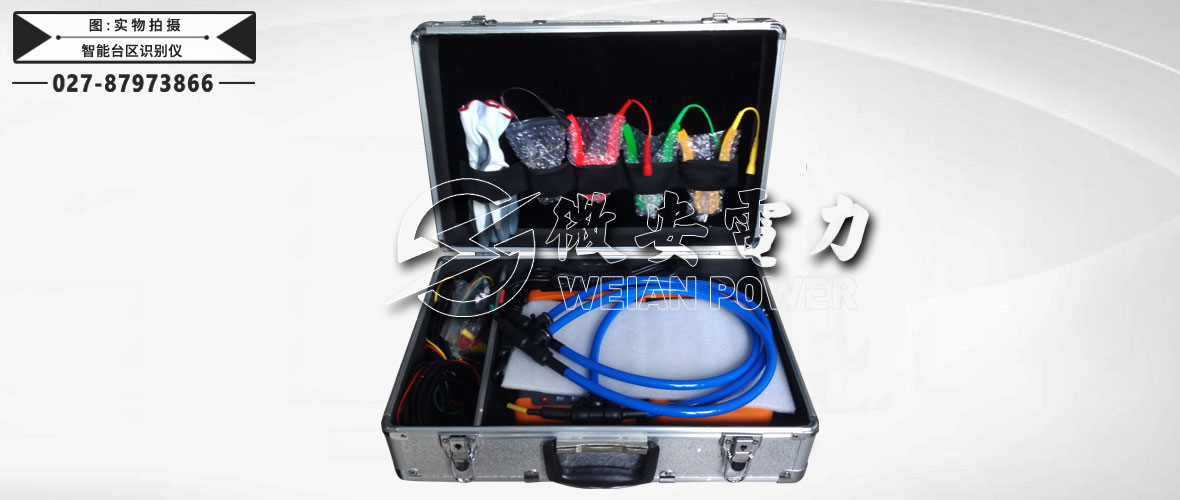

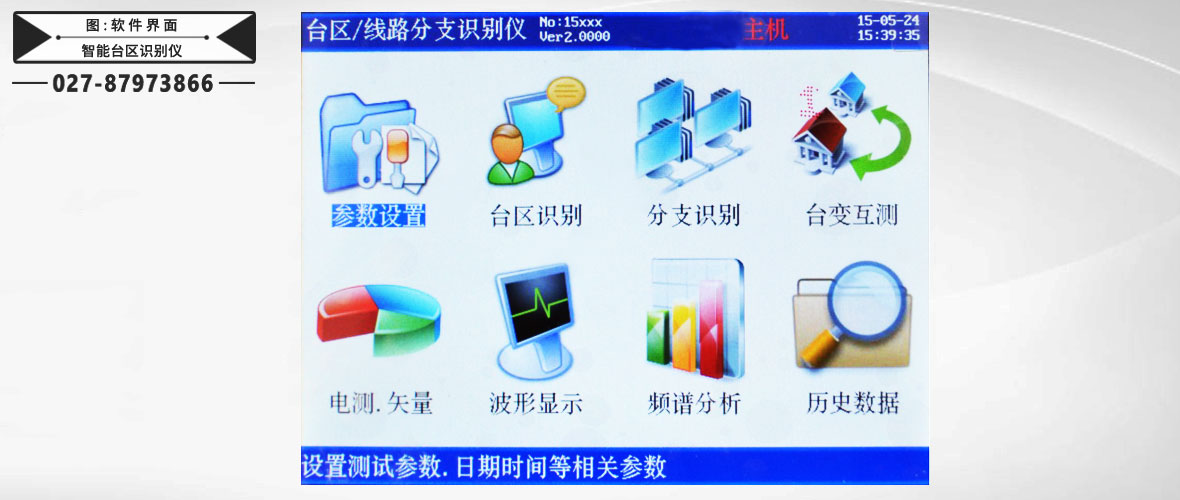

智能台区识别仪图片 ----Picture display

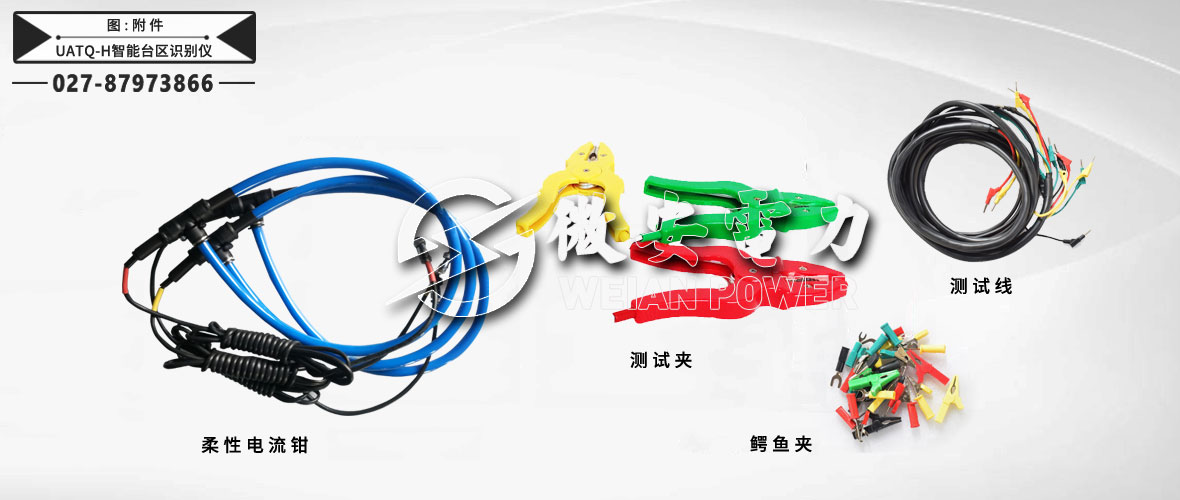

智能台区识别仪附件配件 --------Accessories
本产品UATQ-H智能台区识别仪附件请以说明书或代销合同为准

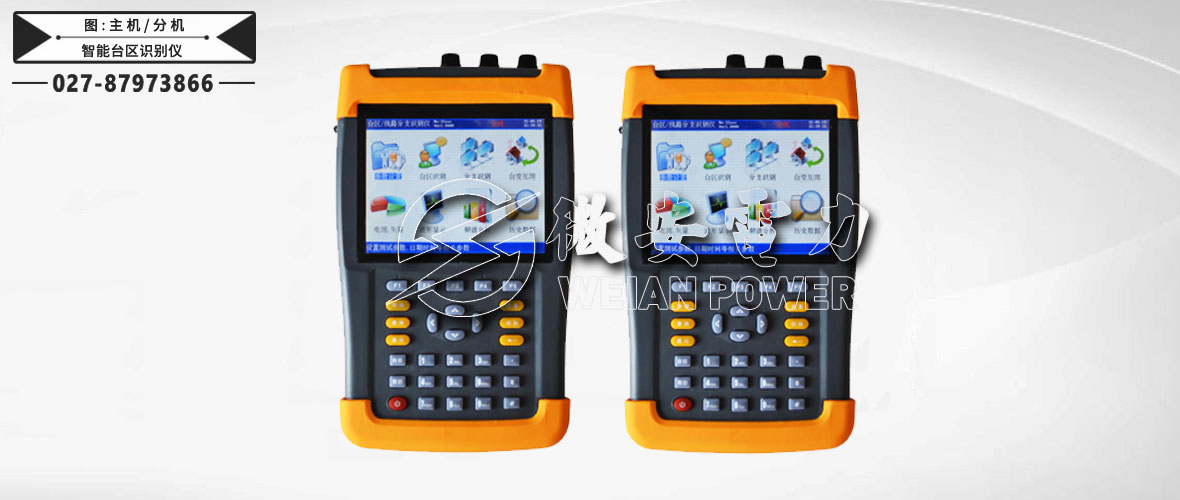

智能台区识别仪主机 | 1台 | 智能台区识别仪分机 | 1台 |

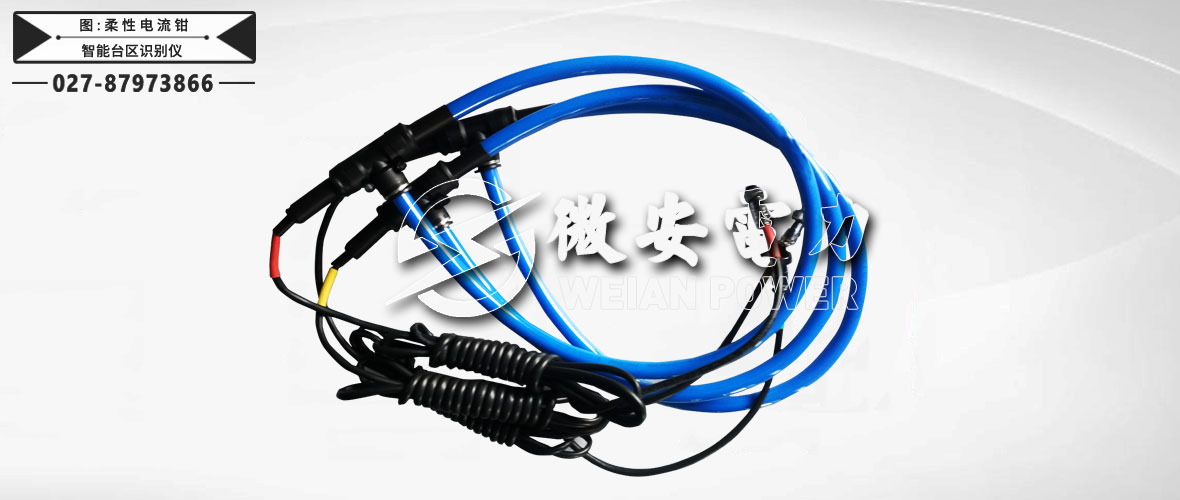

柔性测试钳 | 3把 | 测试夹 | 4把 |
测试线 | 1套 | 鳄鱼夹 | 1套 |
说明书 | 1本 | 合格证 | 1本 |
检验报告 | 1份 |
注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
