有源变压器容量特性测试仪

UARS-D有源变压器容量特性测试仪

武汉微安电力是变压器容量特性测试仪厂家,变压器容量特性测试仪是用于变压器容量、空载损耗、负载损耗等特性参数测试的高精密仪器、参考标准:DL/T596—1996
说明书 打印产品 产品ID: 49
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「有源变压器容量特性测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 有源变压器容量特性测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

有源变压器容量特性测试仪简介   ----Product introduction

UARS-D变压器容量及损耗参数测试仪又称变压器容量测试仪、变压器参数测试仪、变压器损耗参数测试仪及变压器容量损耗测试仪,变压器容量及损耗参数测试仪用于变压器容量测试及变压器损耗参数的高精度测量测试,变压器容量及损耗参数测试仪容量测量范围:20kVA~100000kVA。变压器容量及损耗参数测试仪内部自带电源、自动产生三相大功率测试电源。

UARS-D变压器空载负载特性测试仪根据电力行业标准DL/T911-2004专门开发、研制用于变压器容量、损耗参数测量的高精度测试仪,外接电源即可工作,内部数字合成三相标准正弦波信号(绝非简单的逆变交流输出,保证了非额定条件下各测试项目测试数据的准确性),经功率放大器可提供三相精密交流测试源;在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备,简化了接线,大大提高了工作效率,测试结果准确率达100%。

UARS-D变压器容量及损耗参数测试仪是合二为一的电力检测设备,主要有:有源变压器容量测试仪和变压器损耗参数测试仪, UARS-D变压器容量及损耗参数测试仪可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数可进行精密的测量, UARS-D变压器容量及损耗参数测试仪的主要特点有:体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全取代以往利用多表法测量变压器损耗和容量的方法,接线简单,测试、记录方便,大大提高了工作效率。

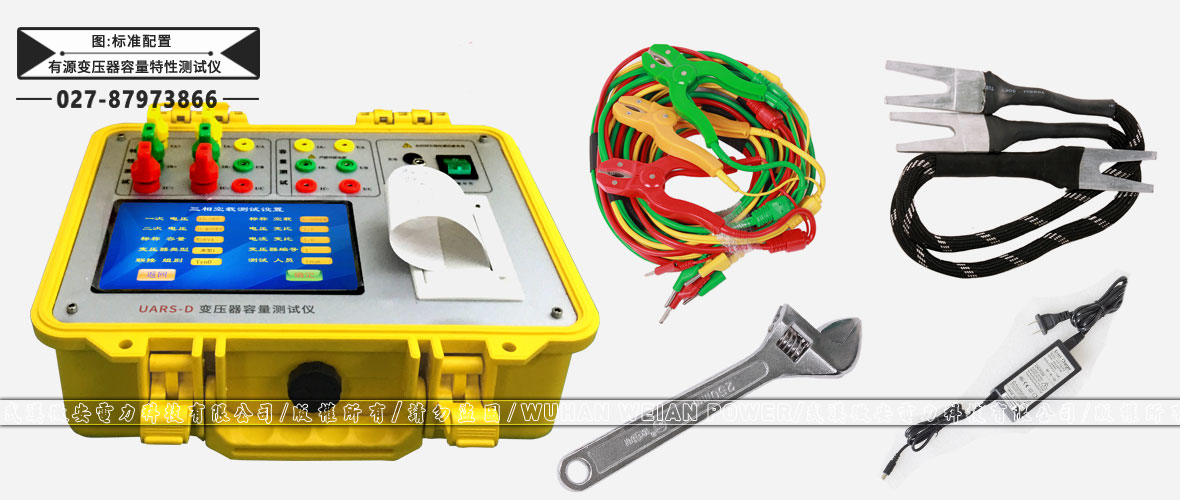

有源变压器容量特性测试仪标准配置

主要特点

1、变压器容量测试仪及变压器损耗参数测试仪可精确测量各种配电变压器的容量,无源测量,方便、准确
2、变压器容量及损耗参数测试仪内部自带电源、自动产生三相大功率测试电源
3、变压器参数测试仪可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗 4、通过空载试验可准确判定被测变压器的型号,包括:S7、S9、S11、S13、S15、干变SCB9、SCB10、SCB11等各种类型的变压器
5、变压器容量测试仪及变压器损耗参数测试仪可自动进行波形畸变校正,温度校正(提供简单的温度校正和附加损耗分别校正两种方式),电压校正(非额定电压下的空载试验),电流校正(非额定电流条件下的短路试验),非常适合没有做稍大容量变压器短路试验条件的单位
6、可测量电压和电流的谐波含量和总谐波失真度
7、变压器容量及损耗参数测试仪可进行简单的矢量分析,绘制矢量图
8、变压器容量及损耗参数测试仪显示各电参量的波形图,做为示波器使用
9、电压回路宽量限:电压最大可测量到750V,不用切换档位即可保证精度。不会因电压档位选错而对测试仪本身有所损坏
10、变压器容量及损耗参数测试仪中变压器容量测量范围:20kVA~100000kVA
11、电池剩余电量百分数指示功能,绝非简单的亏电报警
12、大屏幕、高亮度的彩色液晶显示,全汉字菜单及操作提示实现友好的人机对话,导电硅胶触摸按键使操作更简便,按键寿命更长
13、用户可随时将测试的数据通过微型打印机将结果打印出来
14、变压器容量及损耗参数测试仪测试结果存储功能,可存储200组容量测试数据

有源变压器容量特性测试仪参数   ----Technical parameter

输入特性 有源部分 电压测量范围:0~10V
电流测量范围:0~10A
无源部分 电压测量范围:0~750V,仪器内部自动切换量程
电流测量范围:0~100A内部全部自动切换量程
准确度 电压 ±0.5%
电流> ±0.5%
功率 ±0.5%(CosΦ>0.2),±1.0%(0.02
工作温度 -10℃~ +40℃
充电电源 交流160V~260V
绝缘 ⑴、电压、电流输入端对机壳的绝缘电阻≥100M。
⑵、工作电源输入端对外壳之间承受工频2kV(有效值),历时1分钟实验。
尺寸、重量 320×240×130mm,3kg

有源变压器容量特性测试仪图片   ----Picture display

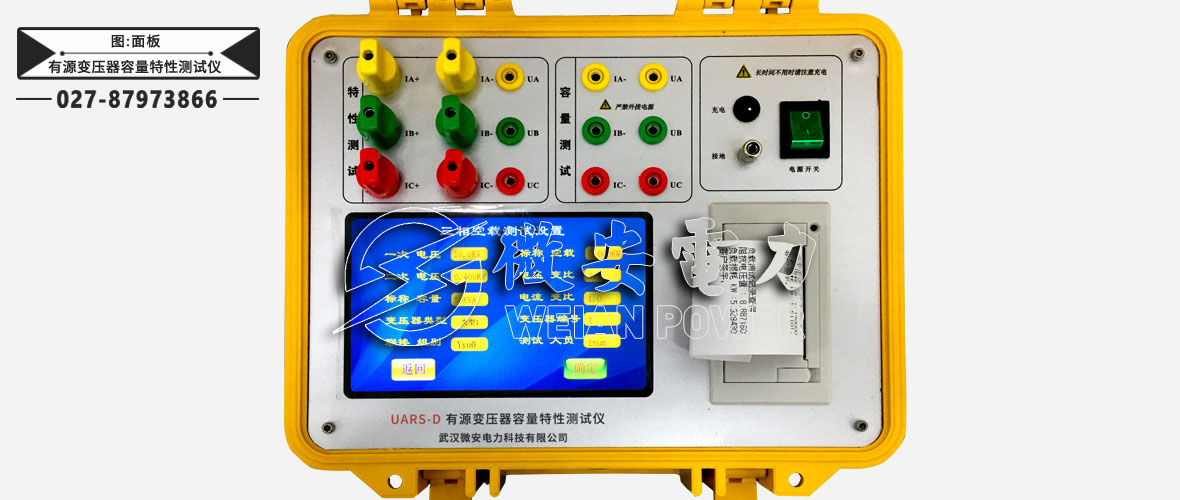

有源变压器容量特性测试仪面板

有源变压器容量特性测试仪负载损耗特性测试界面

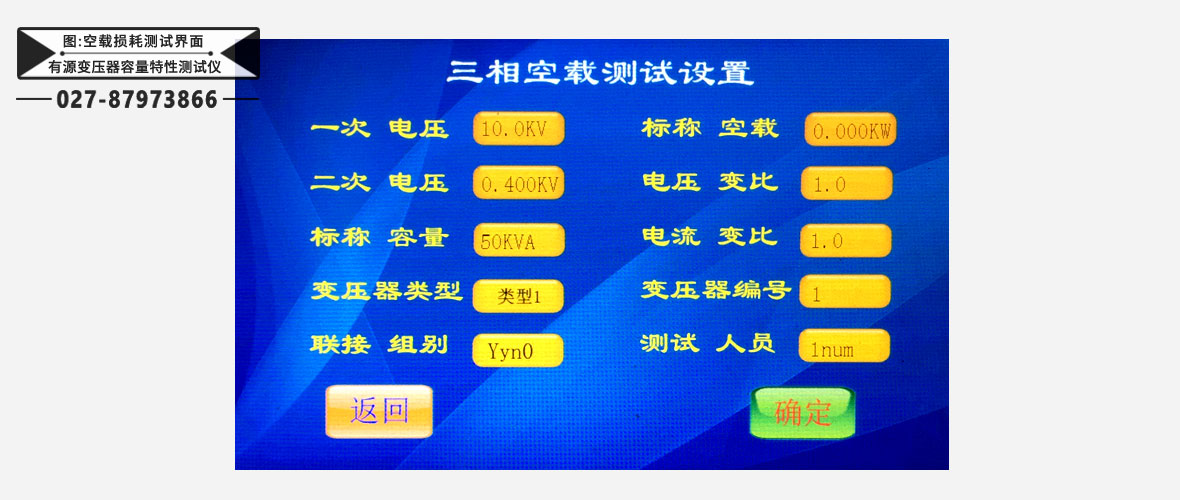

有源变压器容量特性测试仪空载损耗特性测试界面

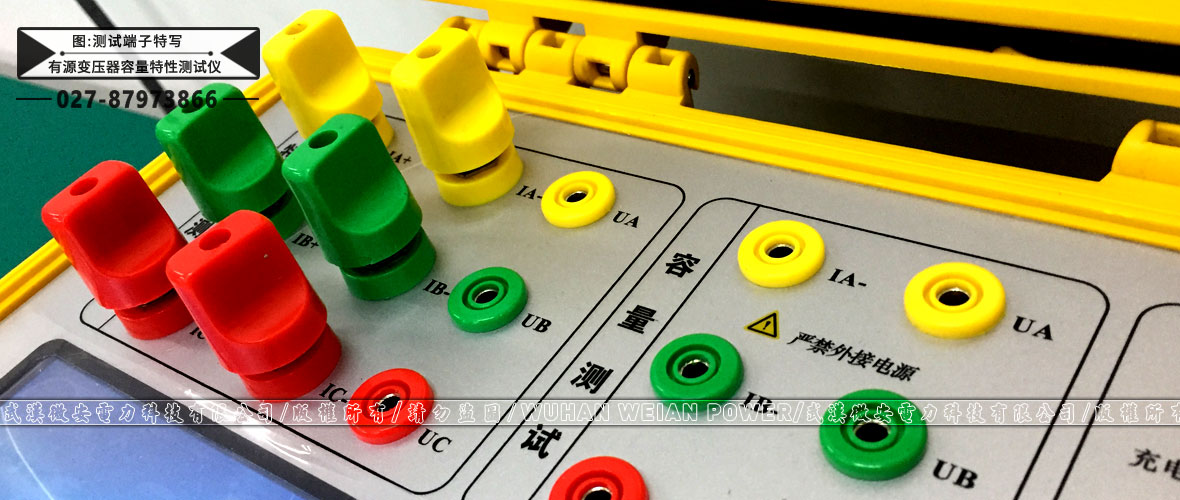

有源变压器容量特性测试仪测试端子特写

有源变压器容量特性测试仪打印功能

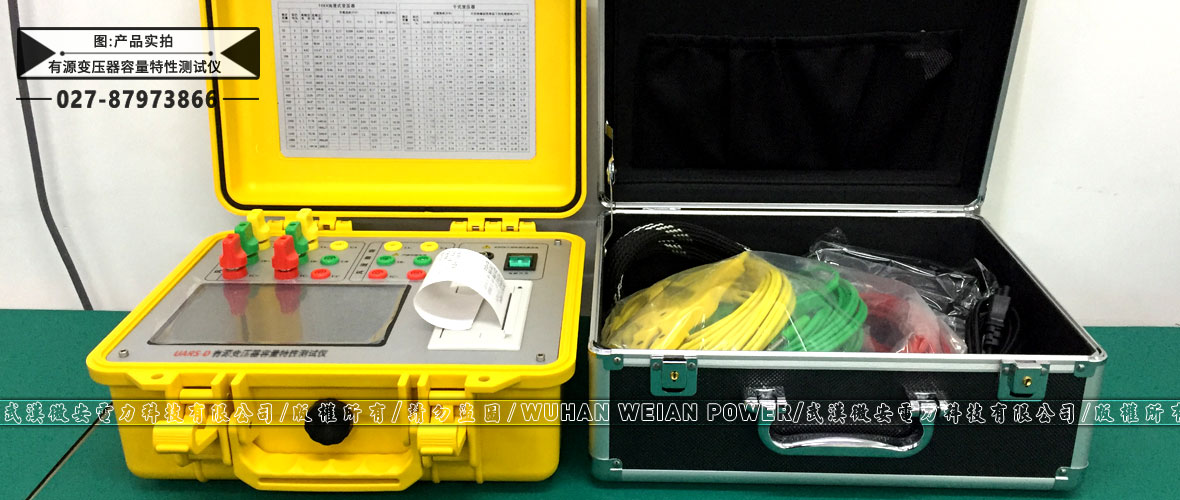

有源变压器容量特性测试仪产品实拍

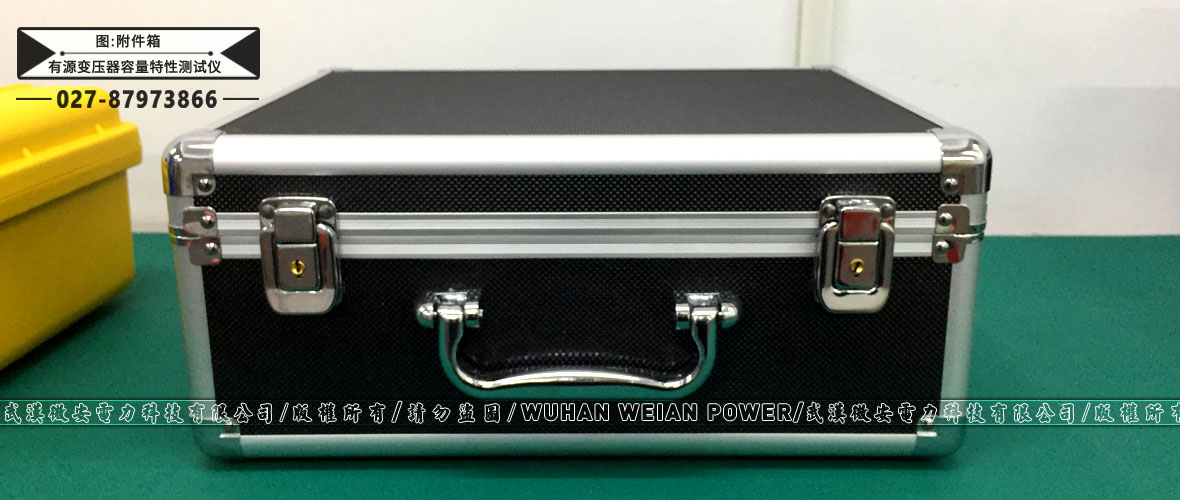

有源变压器容量特性测试仪附件箱

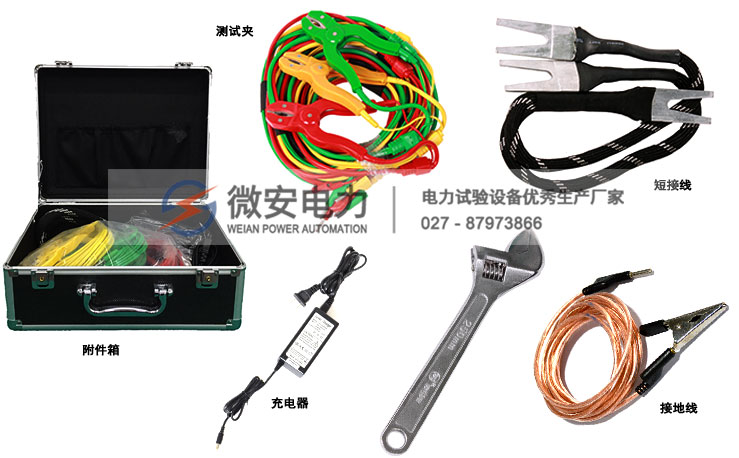

有源变压器容量特性测试仪附件配件   --------Accessories

本产品UARS-D变压器容量特性测试仪详细清单请以说明书或代销合同为准


变压器容量特性测试仪 1台
配件包 1个
充电器 2个
大电流接线叉 1根
测试线(黄绿红三色) 1套
热敏打印纸 1卷
检验报告 1本
说明书 1本
合格证 1张
变压器容量特性测试仪
注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
