变压器容量及特性测试仪简介 ----Product introduction
UARS-C变压器容量及损耗参数测试仪又称变压器容量测试仪、变压器参数测试仪、变压器损耗参数测试仪及变压器容量损耗测试仪,变压器容量及损耗参数测试仪用于变压器容量测试及变压器损耗参数的高精度测量测试,变压器容量及损耗参数测试仪容量测量范围:20kVA~100000kVA。变压器容量及损耗参数测试仪内部自带电源、自动产生三相大功率测试电源。
UARS-C变压器容量及损耗参数测试仪是合二为一的电力检测设备,主要有:有源变压器容量测试仪和变压器损耗参数测试仪, UARS-C变压器容量及损耗参数测试仪可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数可进行精密的测量, UARS-C变压器容量及损耗参数测试仪的主要特点有:体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全取代以往利用多表法测量变压器损耗和容量的方法,接线简单,测试、记录方便,大大提高了工作效率。
主要特点
1、可精确测量各种配电变压器的容量,无源测量,方便、准确
2、内部自带电源、自动产生三相大功率测试电源
3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗
4、通过空载试验可准确判定被测变压器的型号,包括:S7、S9、S11、S13、S15、干变SCB9、SCB10、SCB11等各种类型的变压器
5、可自动进行波形畸变校正,温度校正(提供简单的温度校正和附加损耗分别校正两种方式),电压校正(非额定电压下的空载试验),电流校正(非额定电流条件下的短路试验),非常适合没有做稍大容量变压器短路试验条件的单位
6、可测量电压和电流的谐波含量和总谐波失真度
7、可进行简单的矢量分析,绘制矢量图
8、显示各电参量的波形图,做为示波器使用
9、电压回路宽量限:电压最大可测量到750V,不用切换档位即可保证精度。不会因电压档位选错而对测试仪本身有所损坏
10、变压器容量测量范围:20kVA~100000kVA

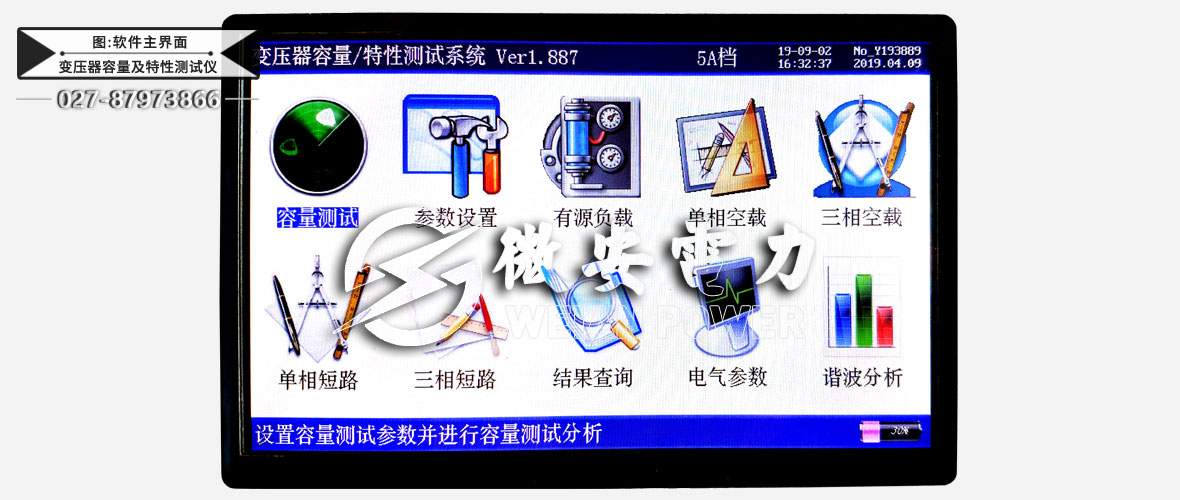

11、电池剩余电量百分数指示功能,绝非简单的亏电报警 12、大屏幕、高亮度的彩色液晶显示,全汉字菜单及操作提示实现友好的人机对话,导电硅胶触摸按键使操作更简便,按键寿命更长
13、用户可随时将测试的数据通过微型打印机将结果打印出来
14、试仪测试结果存储功能,可存储200组容量测试数据
变压器容量及特性测试仪参数 ----Technical parameter
型号 | UARS-C | |
名称 | 变压器容量及损耗参数测试仪 | |
有源部分 | 电压测量范围:0~10V | |
电流测量范围:0~10A | ||
无源部分 | 电压测量范围:0~750V 宽量限 | |
电流测量范围:0~100A内部全部自动切换量程。 | ||
准确度 | 电压:±0.2% | |
电流、功率:±0.5%(CosΦ>0.1),±1.0%(0.02< CosΦ< 0.1) | ||
工作温度 | -10℃~ +40℃ | |
充电电源 | 交流160V~260V | |
体积、重量 | 32×24×13cm3;3Kg |

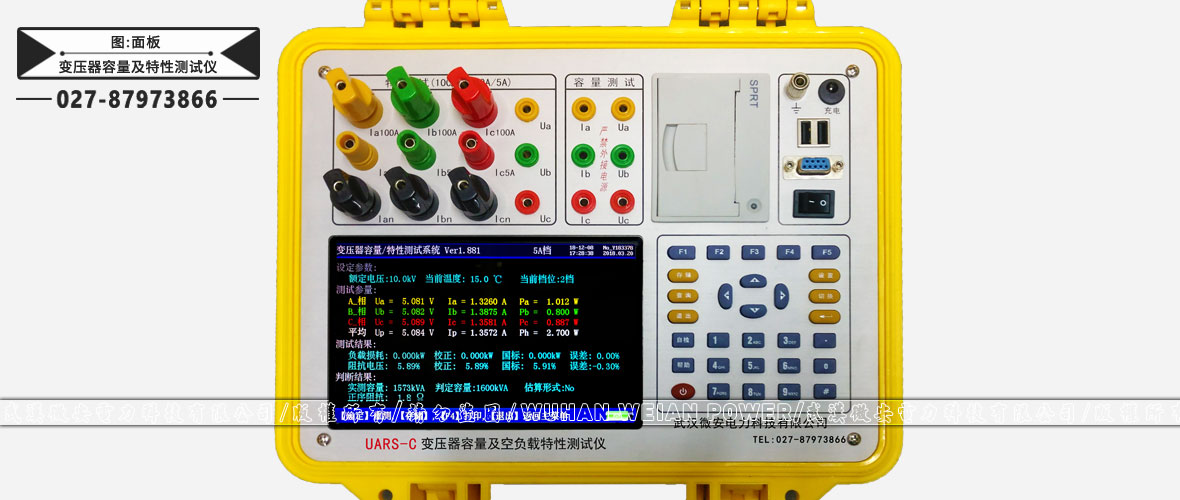

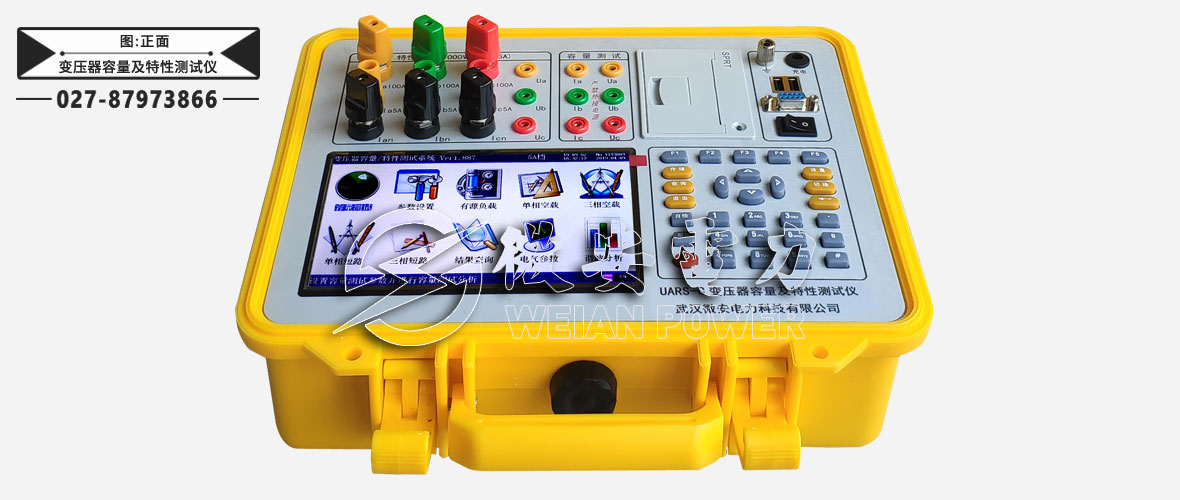

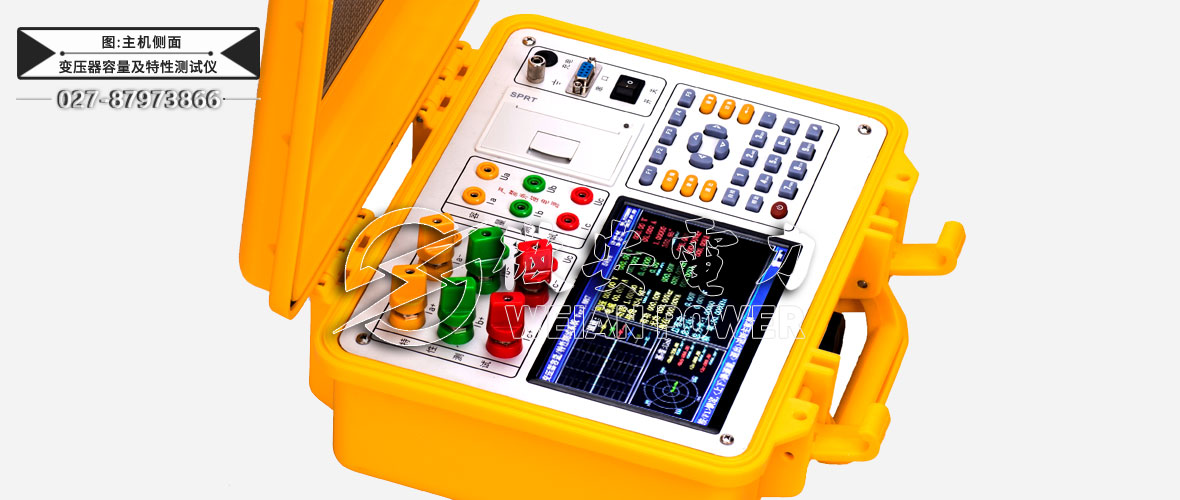

变压器容量及特性测试仪图片 ----Picture display

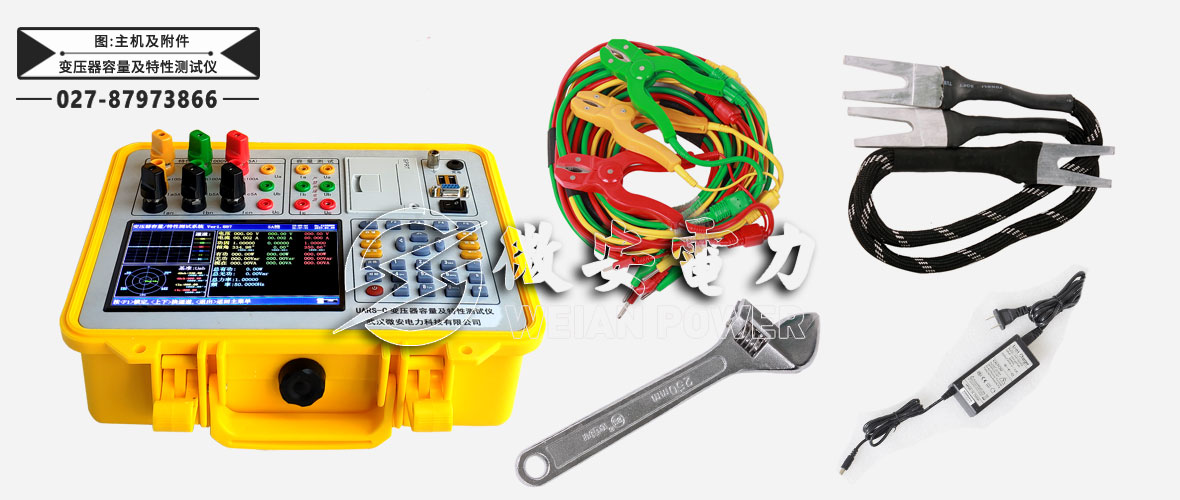

变压器容量及特性测试仪附件配件 --------Accessories
本产品UARS-C变压器容量及特性测试仪标准附件配件清单请以说明书或代销合同为准
变压器容量及损耗参数测试仪 | 1台 | 附件箱 | 1个 |
测试夹 | 3把 | 接地线 | 1根 |
短接铜线 | 1根 | 电源适配器 | 1个 |
活动扳手 | 1本 | 说明书 | 1本 |

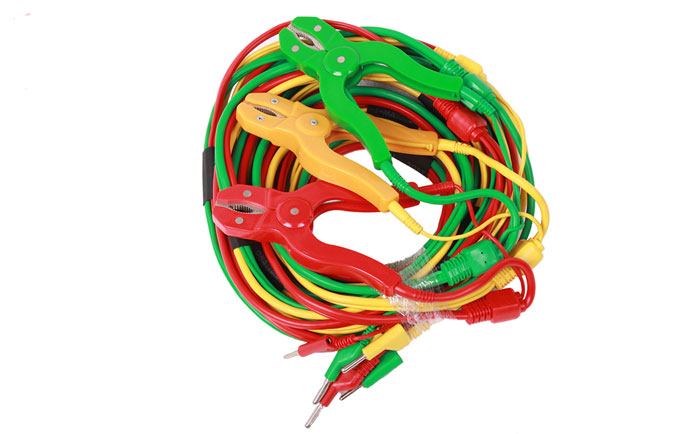

测试线夹
电源适配器

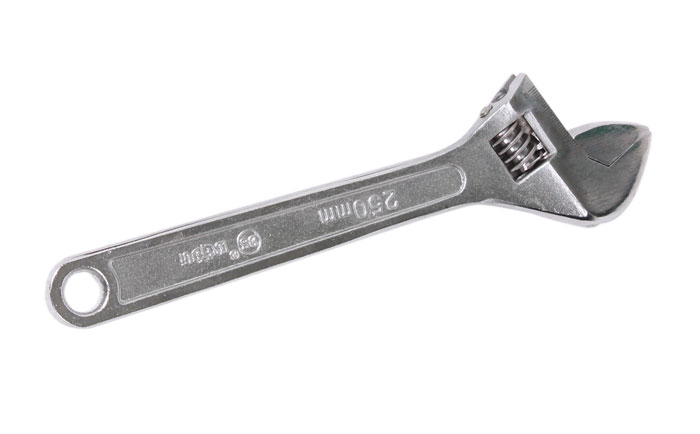

活动扳手

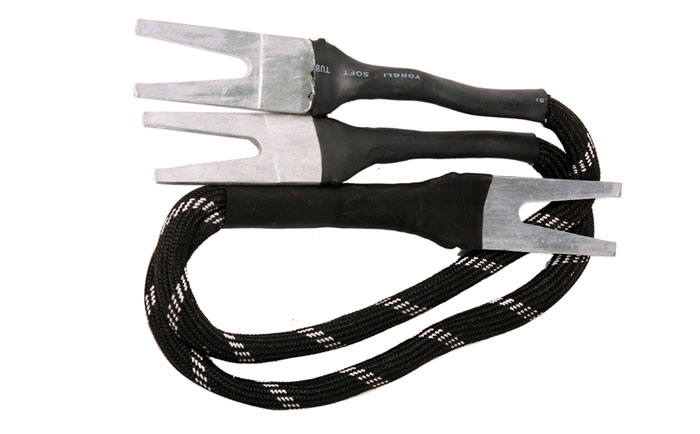

低压侧短接铜线
