电磁式电压互感器励磁特性试验要求

发布时间:2019-08-02 16:58:27 阅读次数: 377次
电压互感器的励磁特性试验,主要是通过鉴别电压互感器磁化曲线的饱和程度,来检查互感器的铁芯质量和判断互感器绕组有误匝间短路等缺陷。

电压互感器的励磁特性试验,主要是通过鉴别电压互感器磁化曲线的饱和程度,来检查互感器的铁芯质量和判断互感器绕组有误匝间短路等缺陷。

电磁式电压互感器的励磁曲线测量一般用互感器伏安特性测试仪来进行试验。本文将从互感器特性测试仪,励磁特性试验和空载电流测量进行试验标准的说明。

互感器特性测试仪试验要求:

1.用于励磁曲线测量的伏安特性测试仪应为方均根值表,若发生测量结果与出厂试验报告和型式试验报告有较大出入(>30%)时,应核对使用的仪表种类是否正确。

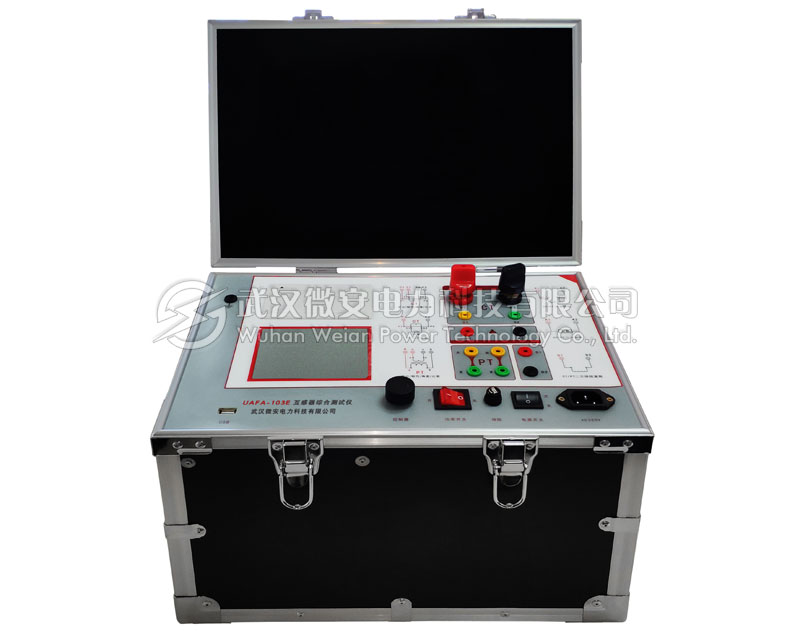

互感器特性综合测试仪

2.一般情况下,励磁曲线测量点为额定电压的20% 、50%、80%、100%和120%。对于中性点直接接地的电压互感器(N端接地),电压等级35kV及以上的电压互感器高测量点为150%。

3.对于额定电压测量点(100%),励磁电流不宜大于其出厂试验报告和型式试验报告的测量值的30%,同批次、同型号、同规格电压互感器此点的励磁电流不宜相差30%。

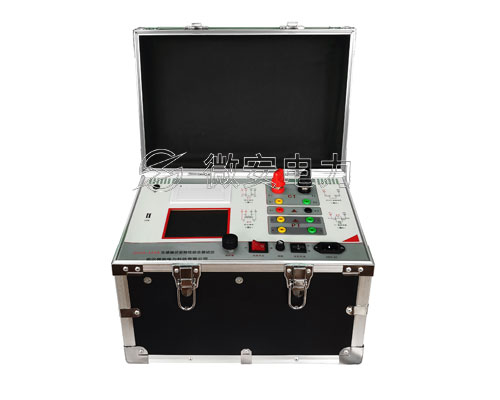

互感器综合测试仪

励磁特性试验要求:

对核心部件或主题进行阶解体性检修之后或计量要求时进行本项目。试验是电压施加在二次端子上,电压波形为标准正弦波,测量点至少包括额定电压的0.2/0.5/0.8/1.0/1.2倍,测量出对应的励磁电流,与出厂值相比应无显著改变;与同批次、同型号、同规格电压互感器相比,彼此差异不应大于30%。

空载电流测量要求:

首先,空载电流测量需在大修后或必要时进行试验,在额定电压下,空载电流与出厂数值比较无明显差别。

其次,在下列试验电压下,空载电流不应大于最大允许电流:
(1)中性点非有效解析系统1.9Un/√3;
(2)中性点接地系统1.5Un/√3。

以上,从三个方面讲述了电磁式电压互感器励磁特性试验要求,希望大家在试验过程安全为主,在专业人员的指导下进行试验操作,以保证试验的顺利进行!

#
