瓦斯继电器校验仪简介 ----Product introduction
UAJB-WS瓦斯继电器校验仪及瓦斯继电器校验台又称瓦斯气体继电器校验仪、瓦斯气体继电器测试仪及瓦斯继电器检测仪。瓦斯继电器校验仪是专门争对瓦斯气体继电器进行校验检测的测试仪装置。瓦斯继电器校验仪是校验瓦斯继电器流速值、容积值、密封压力值的专用瓦斯气体继电器压力释放阀校验的检测校验装置。瓦斯继电器校验仪适用于国内90%以上的瓦斯继电器校验。
瓦斯继电器又称为瓦斯气体继电器,是一种油浸式变压器中的保护单元,安装在变压器油枕下的油管中。
UAJB-WS瓦斯继电器校验仪及瓦斯继电器检测仪是校验瓦斯继电器流速值,容积值,密封压力值的专用气体继电器压力释放阀校验仪设备,瓦斯继电器测试仪采用微机控制技术,瓦斯继电器测试仪通过检测高精度压力传感器,瓦斯继电器测试仪模拟变压器内部故障时,瓦斯继电器测试仪瞬时爆破脉冲压力方法计算出流速值,以达到检测瓦斯继电器重瓦斯保护动作值,该瓦斯继电器校验仪采用精密容器结合美国MCC公司的微压精密传感器,检测瓦斯继电器内部排除液体体积方法计算出轻瓦斯容积值,UAJB-WS瓦斯继电器校验仪适用于国内90%以上的瓦斯继电器校验,该瓦斯继电器校验仪采用触屏炒作,测试时间短, 瓦斯继电器校验装置广泛的适用于煤矿及电力企业。
主要特点
1、设备轻巧便携:该瓦斯继电器校验台具有体积小,重量轻,便于携带,操作简单,满足现场试验需要,节约设备和实验室大量投资等优点
2、多种法兰盘变头:特殊设计,方便更换、测量稳定,瓦斯继电器校验仪可对各种规格(Φ25、Φ50、Φ80以及其他口径)瓦斯继电器进行高精度稳定测量
3、流速测量(重瓦斯测量):该瓦斯继电器校验仪通过巧妙的管道设计,配合法兰盘变头,采用精确计算、实验验证的压力与流速算法,精准完成各种规格瓦斯继电器的流速测量,测量分辨率达到了0.1米/秒,且重复性好
4、容积测量(轻瓦斯测量):通过精确地管路计算和美国生产的微压力传感器,实现了容积的实时精准测量。测量分辨率达到了1毫升
5、密封测量:该瓦斯继电器校验仪通过合理的管路设计与布局,利用超静音打气泵加压模拟瓦斯内部受压来检测继电器的密封性能
6、设备性能稳定:信号线路、动力线路、气动管路完全分离,各模块分离布局,完善屏蔽,充分保证了设备对现场试验环境的适应性与可靠性
7、触摸操作,界面美观:7寸全中文彩色触摸图形操作界面,操作直观、简单,并可对结果进行查看、分析和打印
8、测试时间短:该瓦斯继电器校验仪采用优化设计,流速检测时间比国内同类产品减少一半以上
瓦斯继电器校验仪参数 ----Technical parameter
型号 | UAJB-WS | |
名称 | 瓦斯继电器校验仪、瓦斯气体继电器校验装置 | |
保护等级 | IP65 | |
执行标准 | 符合DL/T540-1994标准及IEC | |
电源输入 | 50HZ、220V | |
流速检测(重瓦斯) | 0.1—0.5m/s 0.05m/s 分辨率 0.01 0.5-2.5m/s 0.1m/s 分辨率 0.1 最大误差≤1% |
|
容积检测(轻瓦斯) | 0—300mL 分辨率 0.01mL 300mL-700mL 分辨率 0.1mL 最大误差≤1% |
|
测试方式 | 全自动测量、半自动测量、手动测量三种测量方法 | |
密封检测 | 0—150Kpa 分辨率0.1 0—300Kpa 分辨率1.0 |
|
综合误差 | <1.0 | |
测试档位 | 1min,5min,10min,20min, 40min |
型号 | UAJB-WS2 | |
名称 | 瓦斯继电器校验仪、瓦斯继电器校验装置 | |
流速检测(重瓦斯) | 0.4—1.8m/s.,最小分辨率0.1m/s.精度1.0级。 | |
容积检测(轻瓦斯) | 0—500mL。最小分辨率0.1mL.最大误差≤4%。 | |
瓦斯继电器校验仪密封检测 | 0—150Kpa;最小分辨率0.1Kpa,精度1.0级 | |
时间四档选择 | 1min,5min,10min,20min |

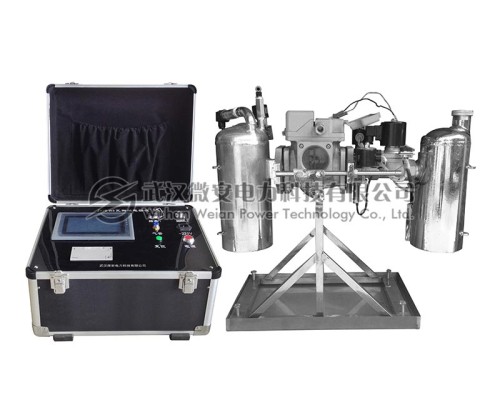

瓦斯继电器校验仪图片 ----Picture display
瓦斯继电器校验仪附件配件 --------Accessories
本产品UAJB-WS瓦斯继电器校验仪详细清单请以说明书或代销合同为准
UAJB-WS瓦斯继电器校验仪 | 1台 |
信号电缆 | 2根 |
1.5m软管 | 1根 |
触摸笔 | 2根 |
保险管 | 5个 |
拉杆 | 2根 |
可调支架 | 1根 |
接油盘 | 1个 |
专用工具 | 1套 |
检验报告 | 1本 |
说明书 | 1本 |
合格证 | 1张 |
注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
