互感器伏安变比极性综合测试仪简介 ----Product introduction
UAFA-103G互感器伏安变比极性综合测试仪是一款全自动化的CT/PT特性测试仪器,是继电保护和高压绝缘专业的专门检测仪器。仪器可以完成的试验包括:CT伏安特性试验、CT变比极性试验、CT极性试验、CT一次通流试验、PT伏安特性试验、PT变比极性试验、PT极性试验,自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值等结果参数。
本公司UAFA-103G 互感器伏安变比极性综合测试仪,是经过大量的市 场调研、通过严格的专业测试和权威部门鉴定认证之后投放市场的新 一代革新型CT、PT 测试仪器。装置采用高性能数据处理器和微机控 制架构、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自 动化程度高、测试效率高、在国内处于领先水平,是继电器保护和高 压绝缘行业用来测试电流互感器和电压互感器的专业检测仪器。互感 器伏安特性综合测试仪是一款全自动化的PT、CT 特性测试仪器,仪 器可以完成的试验包括: CT 伏安特性试验、PT 伏安特性试验,CT 极性试验、PT 极性试验,CT 变比极性试验和PT 变比极性试验,自动 计算CT 的任意点误差曲线,CT/PT 变比比差等结果参数。该仪器对 试验数据自动采集、分析、存储和打印,也可通过U 盘存储。另外显 示器采用8 寸彩色大屏,高分辨率1024*768,全触摸操作,可实时 显示试验曲线,即时观测试验情况,以便试验人员实时判断试品故障。 试验报告除给出精细的试验曲线外,还列出根据优选数系排列的试验 数据,并且注明试验时间和打印时间,因此可作为原始试验数据资料 保存。该产品由于输出容量大,功能全,非常适用于各种规格的CT 和PT 作现场试验和校验。
主要特点 ----Main features
1、全自动型测试仪 : 只需设定最高输出电压和最大输出电流,仪器即可从零开始自动升压或升流进行各种试验。
2、功能全面 : 可测试CT/PT伏安特性、变比和极性、10%的误差曲线、角差、比差。
3、具有升压保持功能 : 用于计量检测及二次交流耐压试验。具有升 流保持功能,用于二次回路检查。
4、真有效值采样 : 所有电压、电流信号均为真有效值采样,请用真有效值表进行校正
5、单一电源 : 操作方便, 仅需单一输入电源,AC220V,摒弃个别厂家的还需要380V 电源才 能够达到技术要求的落后手段。
6、U 盘保存 : 试验的数据可通过U 盘传至PC 机,由PC 进行处理,显示、打印、 存储数据及曲线报告,极大地方便了用户整理报告。
7、不接触测试 : 安全性高, 全微机化装置,设定完成后完全不需人工接触,仪器全自动进行 测试。可使测试人员远离高压电路,确保测试人员安全。。
8、输出容量大 : 单机输出功率大,交流电压输出高达2500V,电流输出短时可达 25A;最大电流600A。
9、触摸操作 : 大屏幕8 寸彩色触摸LCD、屏幕的分辨率高达1024*768,清晰度高,面板自带打印机,可随时打印曲线图及测试数据
10、超大容量的数据存储 单机各个功能试验可存储50 组测试数据,数据掉电永久不会丢失
互感器伏安变比极性综合测试仪参数 ----Technical parameter
CT(保护类、计量类) | PT |
• 伏安特性(励磁特性)曲线 | • 伏安特性(励磁特性)曲线 |
• 自动给出拐点值 | • 自动给出拐点值 |
• 自动给出5%和10%的误差曲线 | • 变比测量 |
• 变比测量 | • 极性判断 |
• 比差测量 | • 比差测量 |
• 角差测量 | • 角差测量 |
• 极性判断 | • 交流耐压测试 |
• 一次通流测试 | • 二次负荷测试 |
• 交流耐压测试 | • 二次绕组测试 |
• 二次负荷测试 | • 铁心自动退磁 |
•二次绕组测试 | |
• 铁心自动退磁 |
最高输出电压/电流 | 2500V / 600A | |
输出电压/电流分辨率 | 0.1mV / 0.1mA | |
CT 伏安特性试验 | 二次电压 | 0~2500 V |
二次电流 | 0~20A | |
CT 变比,比差角差试验 | 一次侧电流 | 0~600A |
二次侧电流 | 0~5 A | |
CT 二次回路负载 | 二次侧电流 | 0~5 A |
二次回路阻抗 | 0~10Ω(分辨率0.001Ω) | |
CT 一次通流 | 一次侧电流 | 0-1000A |
PT 伏安特性试验 | 输出电压 | 0~200 V |
输出电流 | 0~10 A | |
PT 变比,比差角差试验 | 一次侧电压 | 0~2500 V |
二次额定电压 | 100V,57.7v,100/3V | |
测量精度 | 伏安特性试验 | < 0.5% |
5%及10%误差曲线 | < 1% | |
变比试验 | < 0.5% | |
角差试验 | < 1% | |
二次回路负载测试 | < 0.5% | |
工作电压 | AC 220 V 50~60 Hz | |
工作环境温度 | -10℃ - +50℃ | |
测试仪主机体积 | xxxxxxxx | |
测试仪主机重量 | xxxxxxxx |

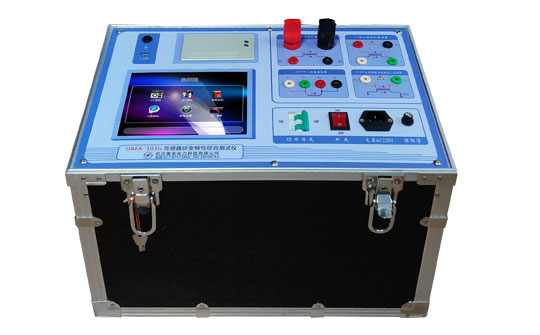

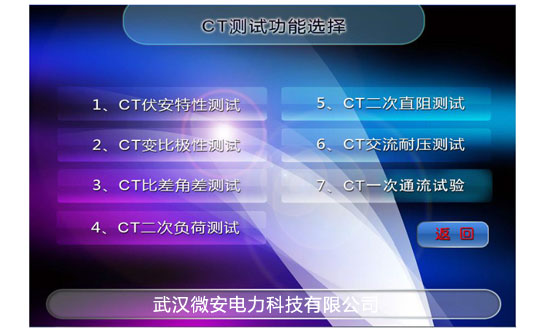

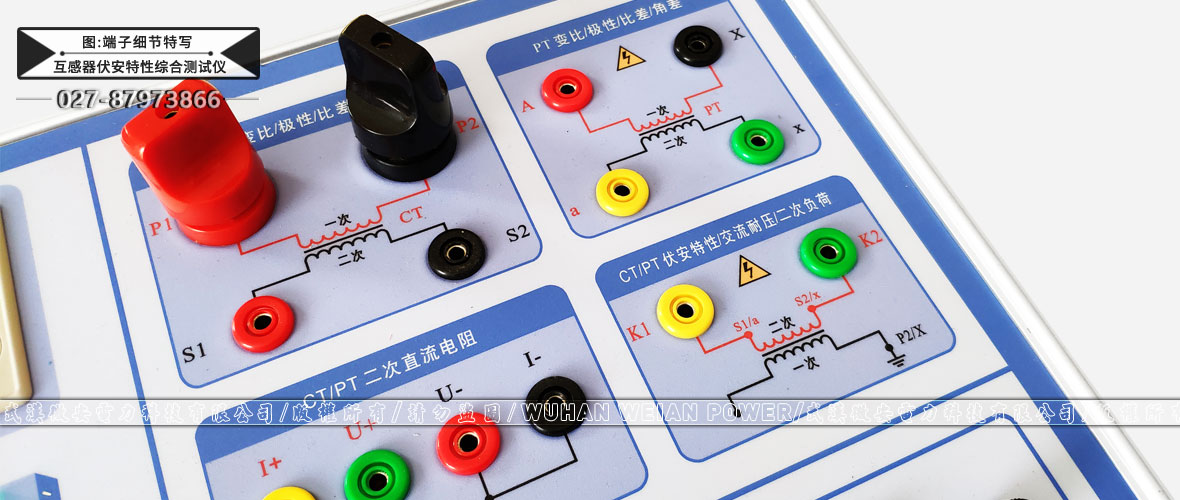

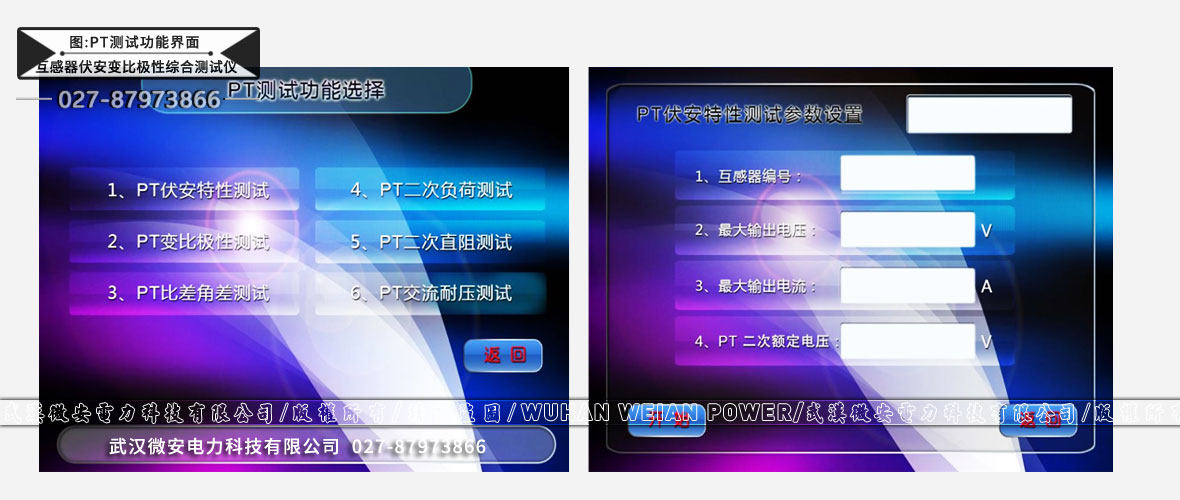

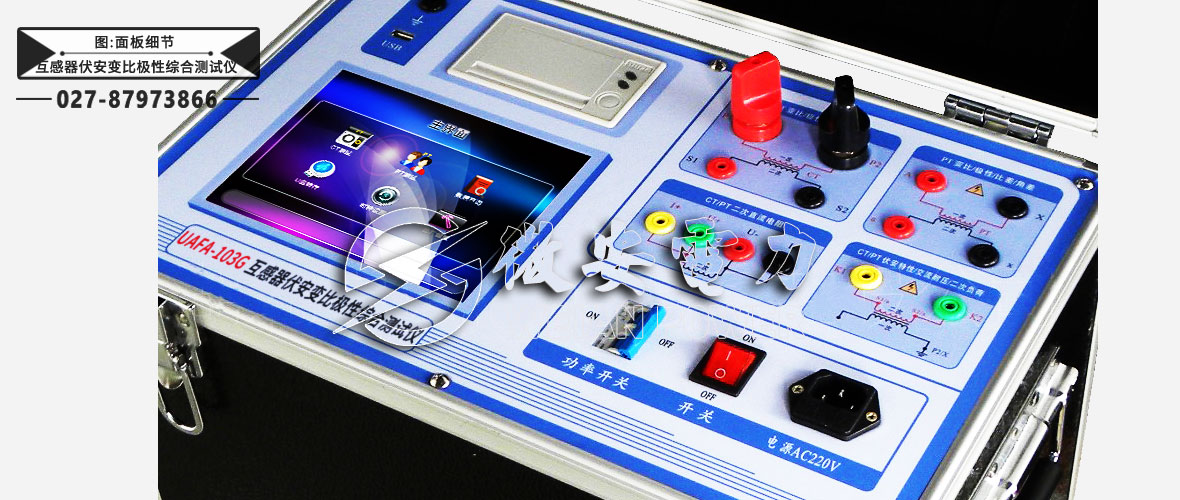

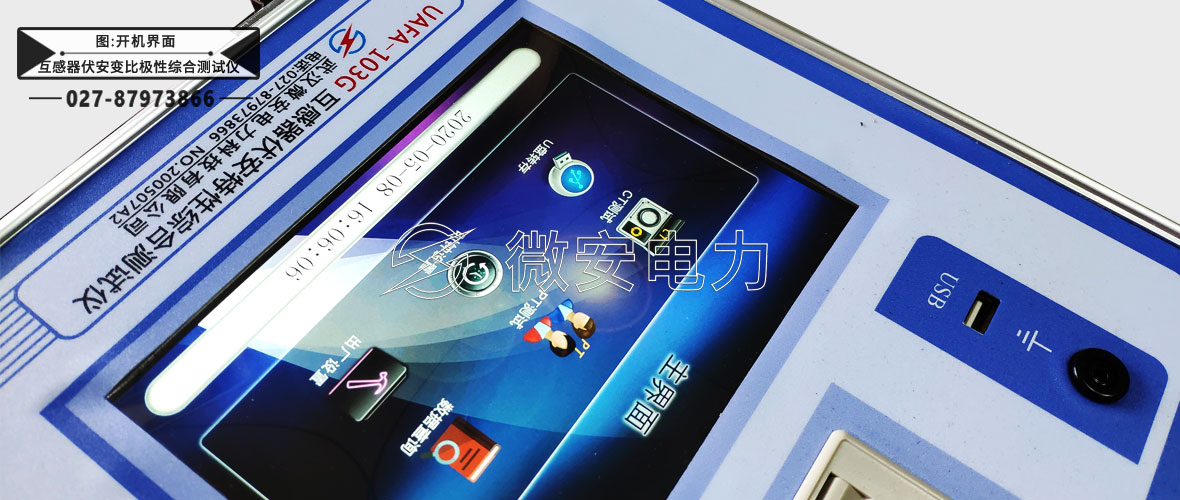

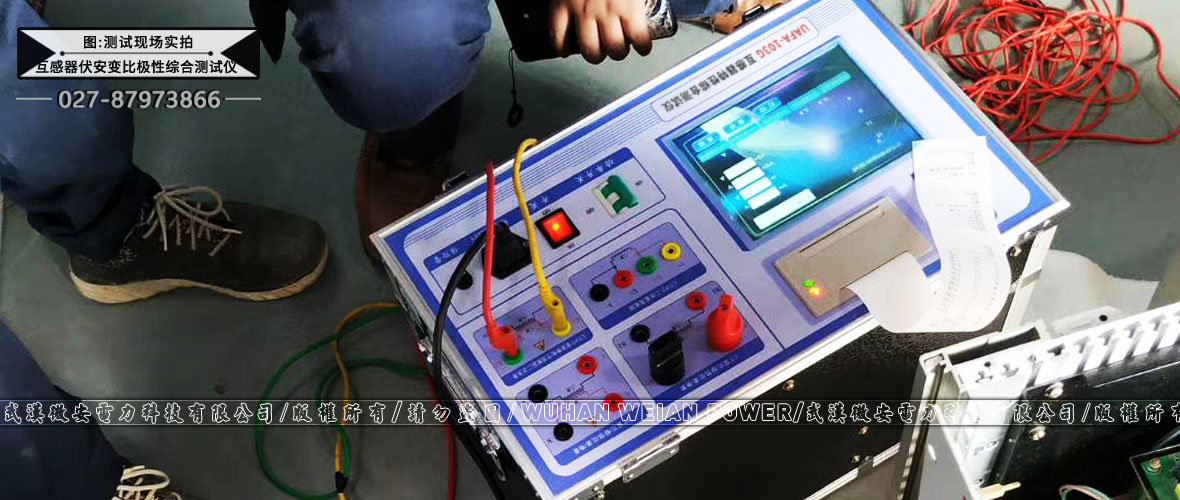

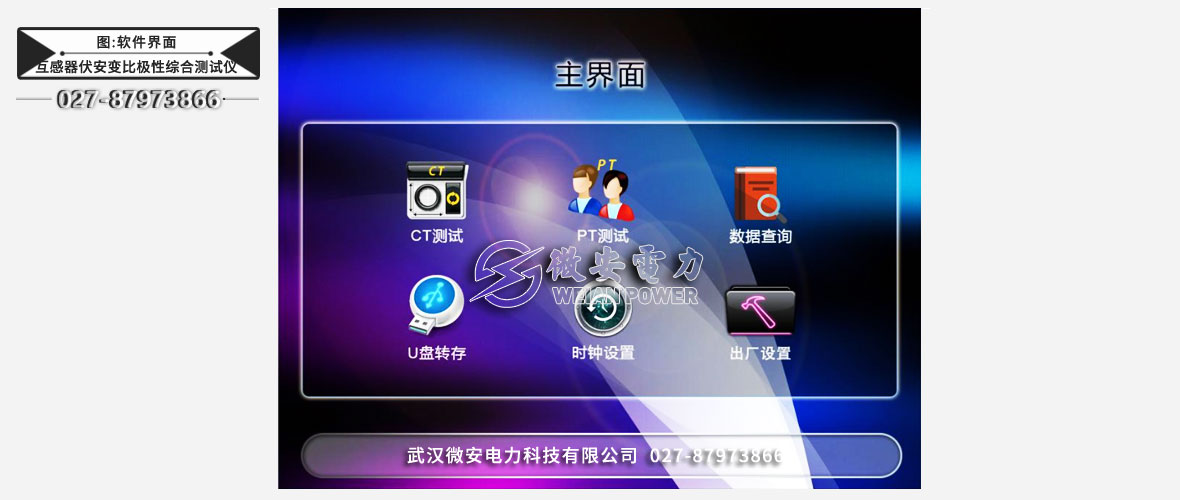

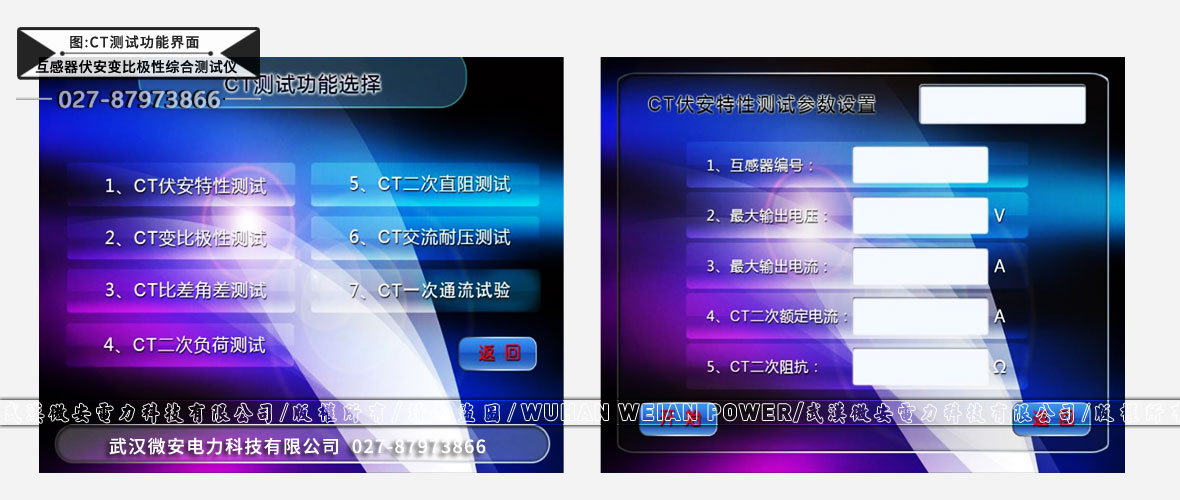

互感器伏安变比极性综合测试仪图片 ----Picture display

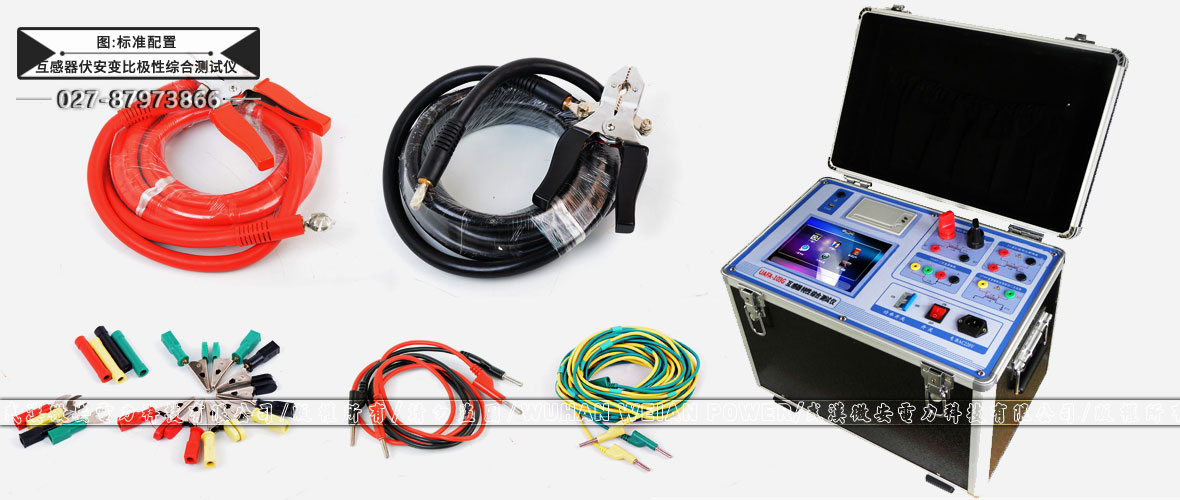

互感器伏安变比极性综合测试仪附件配件 --------Accessories
本产品UAFA-103G互感器伏安变比极性综合测试仪详细清单请以说明书或代销合同为准
互感器伏安特性综合测试仪 | 1台 | 测试线 | 1套 |
电源线 | 1根 | 打印纸 | 2卷 |
检验报告 | 1本 | 说明书 | 1本 |
合格证 | 1张 |
互感器伏安变比极性综合测试仪技术应用 --------Technology application

互感器伏安变比极性综合测试仪的作用
• 检测互感器在过流状态下的抗饱和能力
• 检测互感器铁芯的磁性能
• 检测互感器的饱和点-拐点电压
• 计算5%或者10%误差曲线
• 综合判断互感器的二次绕组有无匝间短路
互感器伏安变比极性综合测试仪的测试项目
• 互感器伏安特性曲线/拐点电压测试
•5%和10%误差曲线的计算
• 变比/极性/比差角差的测试
• 二次侧回路负载测试
• 二次绕组交流耐压和直流电阻的测试
• 电流互感器的一次通流测试
