互感器特性综合测试仪的电压电流怎么选?
互感器特性综合测试仪又称互感器伏安特性测试仪,互感器伏安变比极性综合测试仪,因为既可以测试电磁式电流互感器(CT),也可以测试电磁式电压互感器,因为具有多种测试功能,故而得名综合测试仪之称。
平时接到客户选型电话最多的就是关于仪器的输出电压与电流应该如何选择? 正确的答案就是电压电流应根据具体的互感器的变比及准确限制系数等来选择,这么说可能有点复杂,那么我们可以简化为直接从电压等级来选择,选择之前,我们先弄清楚仪器的基本功能,以便于明白选择正确的输出电压与电流的意义,下面是设备的基础测试功能。

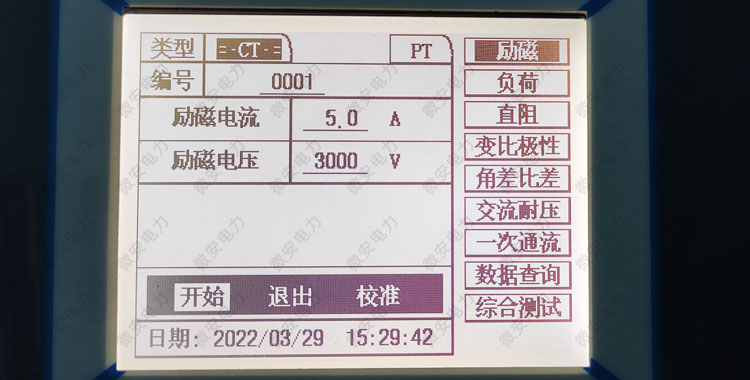

一、测试功能
- 1.伏安特性
- 2.变比极性
- 3.误差曲线
- 4.交流耐压
- 5.一次通流
- 6.二次直流电阻
- 7.准确限值系数(ALF值)
其中最常见伏安特性测试,是针对保护级电流互感器的必测项目,是判断互感器铁芯抗饱和性能的重要指标,其测试方法是从互感器二次加压,记录电压与电流的曲线关系,绘制成伏安特性曲线。
由于伏安特性是需要加至电流互感器的磁芯饱和的,那不同的电流互感器则饱和程度不一致, 也就是需要加的测试电压不一样。
至此,我们明白,选择不同的输出电压的目的是为了可以准确可靠的使需要测试的互感器饱和。

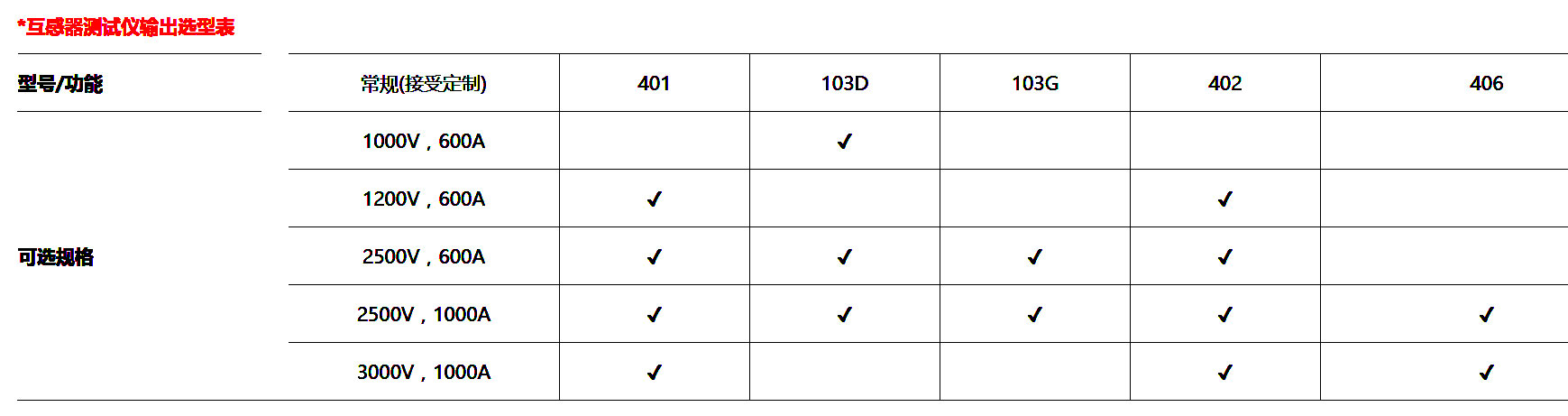

二、电压电流的选择技巧
1.10kV/35kV系统 :1200V测试电压(之所以把电压从C常规型号中的1000提到1200,是因为在35KV测试CT伏安特性时,会遇到拐点电压900多伏,曲线出不来的尴尬)
2.110kV系统 : 2500V测试电压
3.220kV系统 : 3000V测试电压
注意:110及以上系统 : 由于此电压等级的系统内,常见TPY、TPZ等暂态级的互感器,这类互感器由于绕组间有气隙,对应的拐点电压很高,常规互感器特性综合测试仪无法满足试验了,如需要对暂态互感器校验,建议选择变频互感器综合测试仪
以上就关于互感器特性综合测试仪选择的技巧了,武汉微安电力是国内优质的互感器测试仪生产厂家,具有优秀的技术支持团队,如您对互感器测试仪电压及电流的选择依然有疑问,欢迎您随时致电我们。
