带电显示器核相孔怎么核相

传统的核相方法，均是采用高压核相，即使用无线高压核相仪直接接触一次带电部分，进行核相，目前也一直在沿用这种方法，但现在很多10kV环网柜，在带电后，柜体没有地方可以按传统办法将高压核相仪伸进去，这使得核相成为了一个问题，但这依然还是还是有解决办法的。

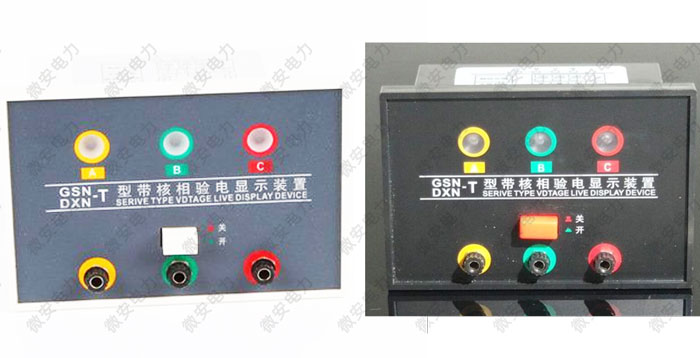

   在，我们先了解一下带电显示器，！带电显示器是一种直接安装在室内电气设备上，直观显示出电气设备是否带有运行电压的提示性安全装置。当设备带有运行电压时，该显示器显示窗发出闪光，警示人们高压设备带电，无电时则无指示。

一、带电显示器核相方法

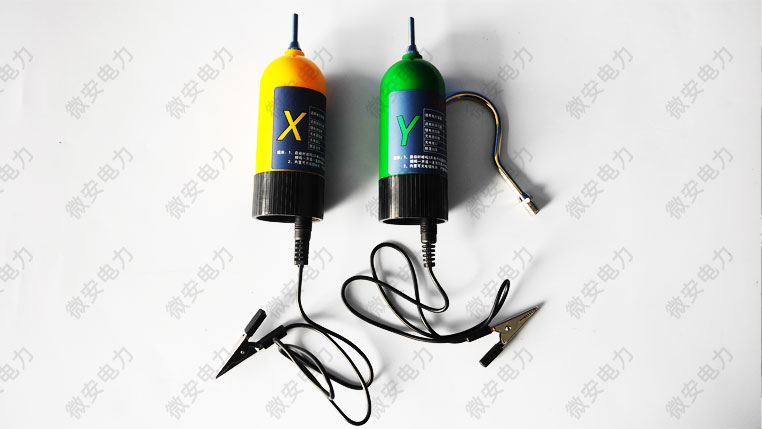

1. 连接好核相仪X探测器与Y探测器的插针针与连接线，注意插针是带电显示器专用插针，可参考下图

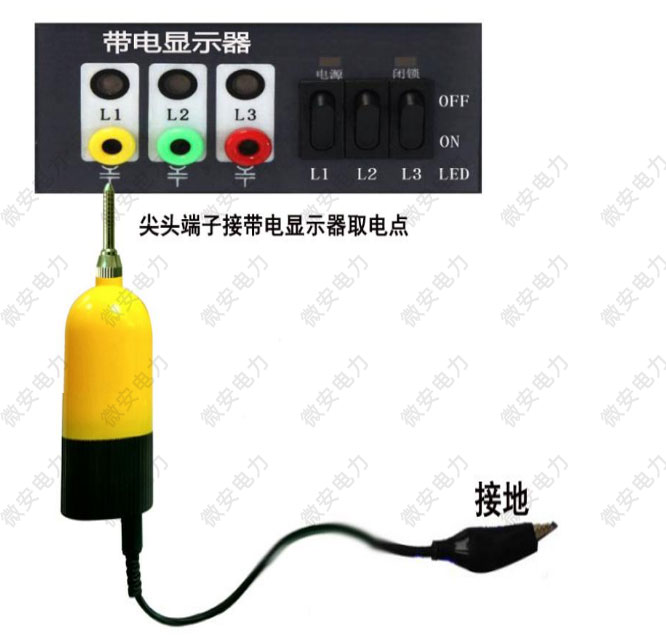

2. 按照下列示意图将X探测器下端接地或接到高压柜外壳上，插针插入要核相的带电显示器端子

3. 将Y探测器重复上述操作，插入需要核相的另外一段的端子

3.打开测试主机，仪器自动显示测试结果， “同相” 或 “异相”

4.记录分析测试结果，判断相位是否正确

二、核相注意事项

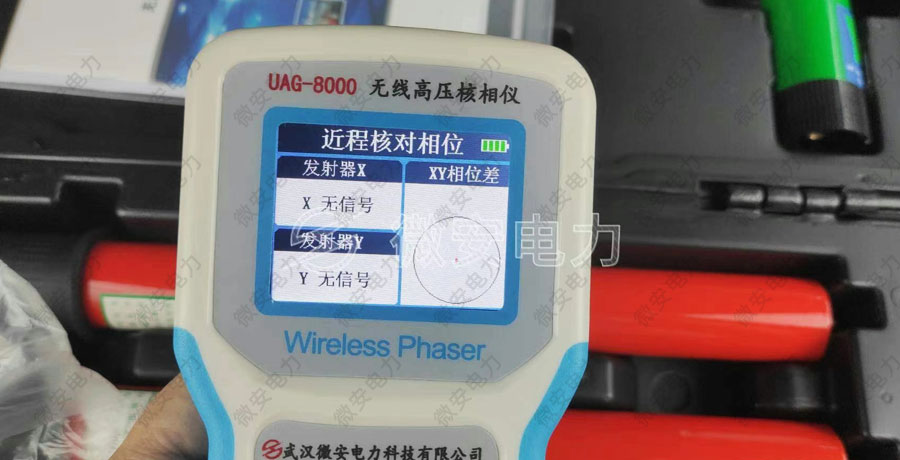

1. 10kV高压带电显示器传感器出来的电压：A,B,C对地，40伏左右；相间70伏左右。故选择的核相仪的测试范围要支持，在此推荐一款UTAG-8000无线高压核相仪，是国内优秀厂家武汉微安电力生产的，有兴趣的小伙伴可以了解下。

2. 如果要核相的电压超过220V，是禁止使用辅助测试线，即探测器尾端的线不可以接地。

3. 如果要核相的两线路频率不相同时，其测试结果不具有参考意义。

最后需要补充，由于带电显示器的主要作用是显示开关柜是否带电，并非标准的核相点，且不同厂家、不同时期、不同标准的带电显示器会产生不同程度的移相问题，且带电显示器L1、L2、L3与母线的对应关系不一定正确，若核相结果异常则应在一次线路上进行核相。
