微型仪表互感器检定装置的组成及介绍

微型仪表互感器检定装置是由微型电流互感器校验仪、双级标准电流互感器、互感器校验电源、三者组成。所以说，微型互感器校验仪，是微型仪表互感器检定装置的重要组成部分。

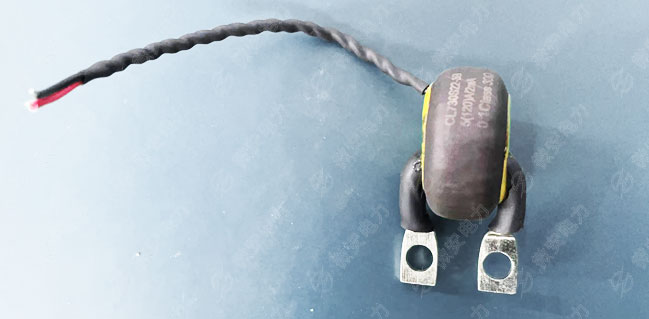

UAHG-W型微型仪表互感器检定装置是用于检定0.02级以下仪表用电流互感器，即二次电流1～60mA的微型互感器进行误差校验的专用仪器。目前已被国内宁波三星、无锡通宇、烟台东方、辛集申科等国内三十多个厂家采用。在设计制作上，对抗干扰能力和操作简便性作了反复论证，技术指标、稳定性能均远远优于国内同类产品。

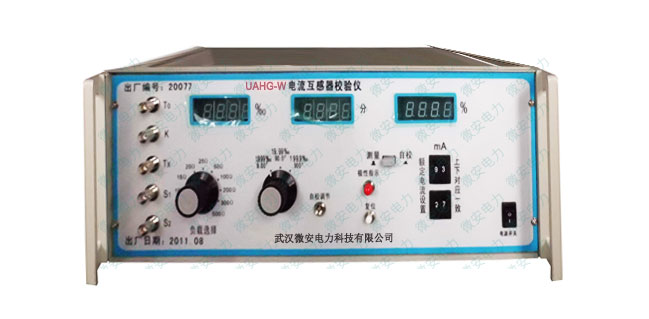

一、微型电流互感器校验仪

测量微型电流互感器的比差、角差。

可测被试互感器的额定二次电流范围：0--99 mA（电流以1 mA步进）。

校验仪的基本误差：±2%

提供被测互感器二次负载规格：5Ω、10Ω、20Ω、50Ω、100Ω、200Ω、、250、500、。（外部可任意扩展互感器所要求的其他二次负载）

校验仪的额定过载能力为：5倍。

二、双级标准电流互感器

额定一次电流（A）：6，1，1.5，2.5，3，4，5，6，7.5，8，10，15，20，30，50，60。

额定二次电流（mA）：1，5，2，2.5，3，10/3，4，20/3，5，7.5，8，10，15，50/3，20，30，100/3，25，50。

电流变比：上述“一次电流”与“二次电流”的任意组合（共304种电流比）。

精度等级：01级。

过载能力：5倍。

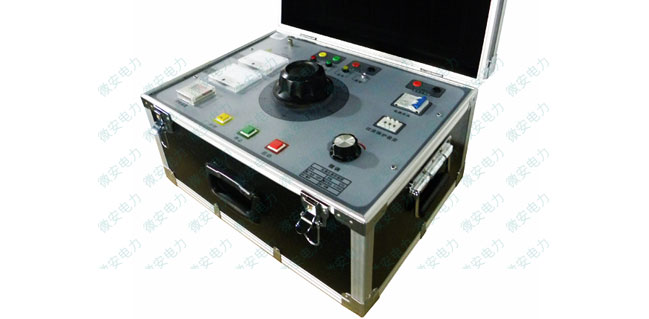

三、互感器校验电源

输入电压：220V  50Hz

输出电流：50A，100A

过载能力：5倍

提供粗调、微调装置

调节细度：参照JJG313—94，  JJG314—94规程要求
