双钳数字相位伏安表

SMG2000双钳数字相位伏安表

SMG2000双钳数字相位伏安表又称双钳相位伏安表,双钳相位表,可直接测量交流电压和交流电流,测量两电压间、两电流间和电压电流间的相位,还可间接测得电功率因数和功率,判别三相相序....
说明书 打印产品 产品ID: 226
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「双钳数字相位伏安表」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 双钳数字相位伏安表整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

双钳数字相位伏安表简介   ----Product introduction

SMG2000双钳数字相位伏安表是一款专为现场测试的多功能仪表,具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下直接测量交流电压和交流电流,测量两电压间、两电流间和电压电流间的相位,此外,还可间接测得电路的功率因数和功率,可以判别三相相序,变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等。仪表超大LCD显示屏,字高达40mm,具有背光,显示一目了然。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。

双钳数字相位伏安表参数   ----Technical parameter

1.一般规格参数
 功    能 相位、交流电流、交流电压、交流漏电流、相序直接测试;变压器组别、感性、容性电路判别;功率因数、功率间接测试
 电    源 DC9V 碱性干电池(1.5V AA×6)
 功    耗 开启背光灯最大约35mA,电池连续工作约40小时
关闭背光灯,仪表耗电约5mA,电池连续工作约300小时
 显示模式 LCD显示,蓝屏背光功能,适合昏暗场所
 LCD尺寸 70mm×62mm
LCD显示域 64mm×54mm
 仪表尺寸 长宽厚:196mm×92mm×54mm
 钳口尺寸 φ7.5mm×13mm
 采样速率 约3次/秒
量    程 交流电压:0~20V/200V/600V
交流电流:0~200mA/2A/20A
相位:0~360°
测量相位时被测信号的幅值范围 测U1-U2相位时:30V~600V
测I1-I2相位时:10mA~20.00A
测U1-I2或I1-U2相位时:10V~600V、10mA~20.00A
数据保持 测试中按HOLD键保持数据,“DH”符号显示
自动关机 开机约15分钟后,仪表自动关机,以降低电池消耗
电压检测 当电池电压低于7.2V时,电池电压低符号显示,提醒更换电池
仪表质量 主机约550g(带电池),表钳约170g×2,测试线约250g
测试线长度 1.5m
电流钳线长 2m
工作温湿度 -10℃~40℃; 80%Rh以下
存放温湿度 -10℃~60℃; 70%Rh以下
输入阻抗 测试电压各档输入阻抗为:2MΩ
测U1U2相位时电压输入阻抗为:40kΩ
耐    压 仪表上盖与电池盖板螺钉之间耐受2000V/50Hz的正弦波交流电压历时1分钟
绝    缘 仪表线路与外壳之间、两电压输入端之间≥10MΩ
结    构 双重绝缘
基准条件 环境温度 23℃±1℃ 、环境湿度40%~60%
工作条件 环境温度 -10℃~40℃、环境湿度<80%
2.基准条件下基本误差及性能指标
类 别 量 程 分辨率 基本误差
电 压 20V 0.01V ±(1.2%rdg+2dgt)
200V 0.1V
500V 1V
电 流 200mA 0.1mA ±(1.0%rdg+2dgt)
2A 1mA
10A 10mA
相 位 0~360° ±1°

注意:工作条件下相位误差不超过±3°。

双钳数字相位伏安表图片   ----Picture display

图片直流高压发生器主机...

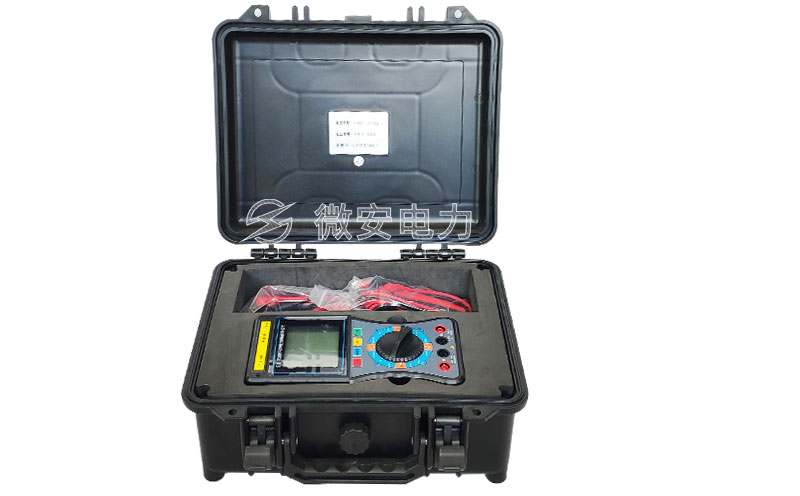

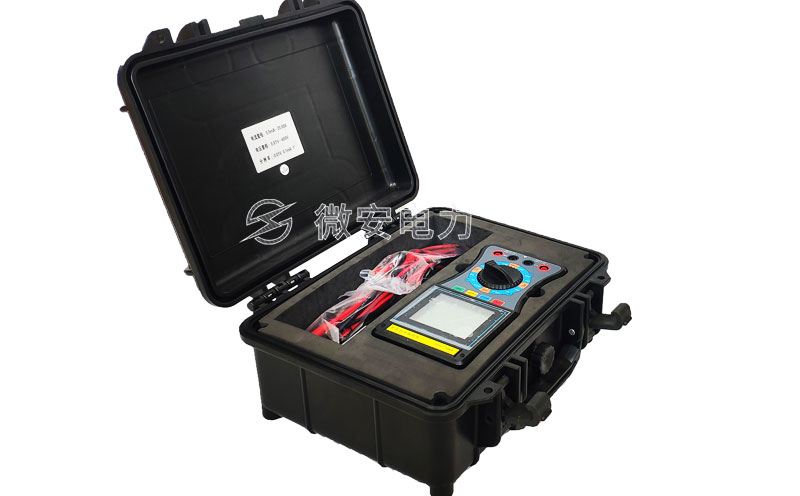

双钳数字相位伏安表标配

双钳数字相位伏安表-标配

双钳数字相位伏安表侧面

双钳数字相位伏安表-侧面

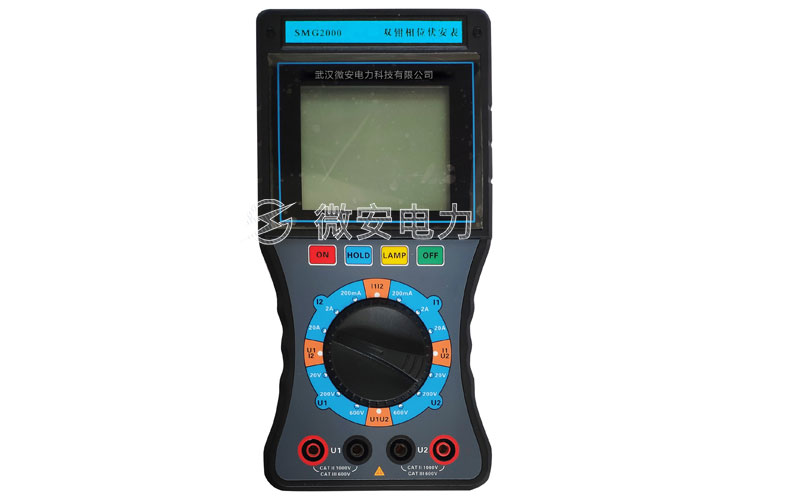

双钳数字相位伏安表手持主机

双钳数字相位伏安表-手持主机

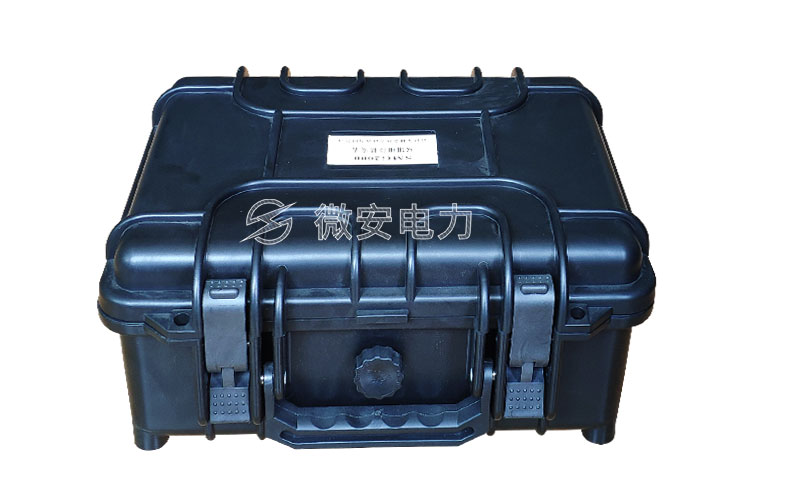

双钳数字相位伏安表机箱

双钳数字相位伏安表-机箱

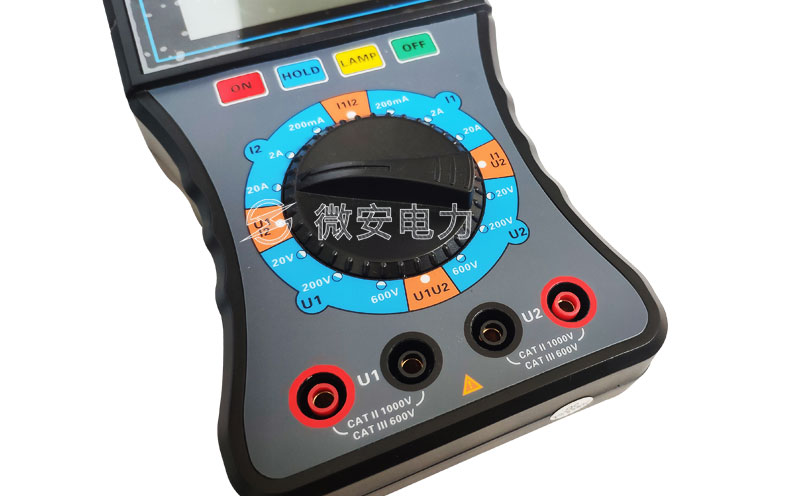

双钳数字相位伏安表按键细节

双钳数字相位伏安表-按键细节

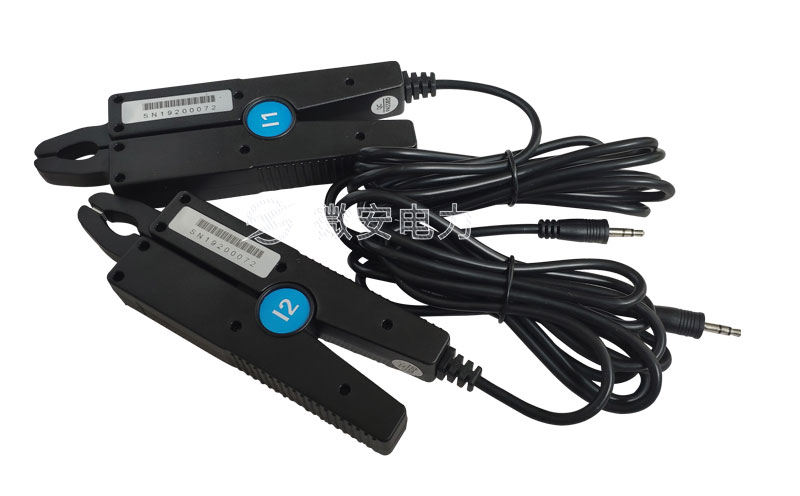

双钳数字相位伏安表电流钳

双钳数字相位伏安表-电流钳

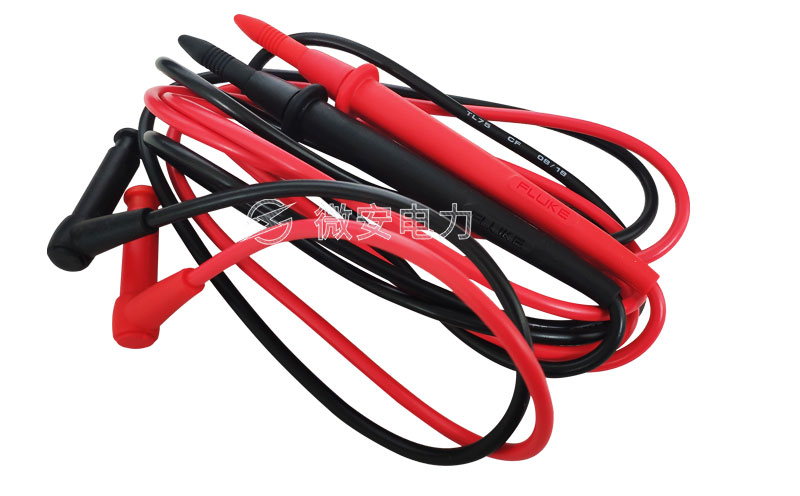

双钳数字相位伏安表测试线

双钳数字相位伏安表-测试线

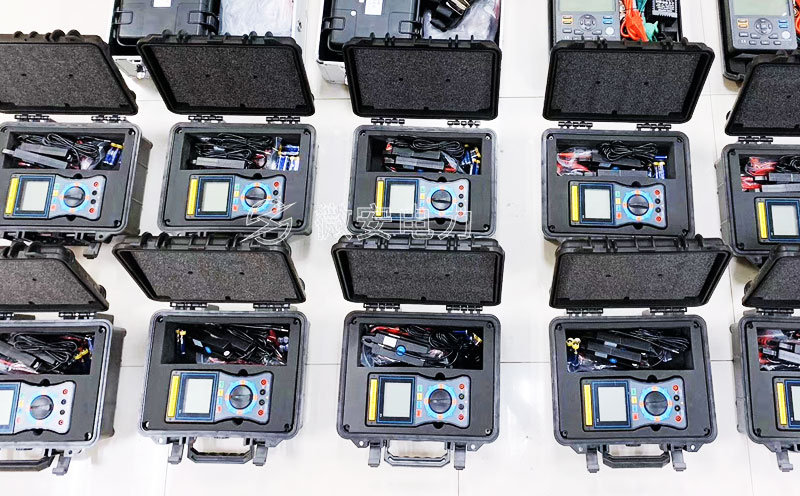

双钳数字相位伏安表实拍

双钳数字相位伏安表-备货实拍

双钳数字相位伏安表附件配件   --------Accessories

本产品SMG2000双钳数字相位伏安表详细清单请以说明书或代销合同为准

主机 1台 仪表箱 1个
电流钳 2把 测试线 4条(红黑各2条)
电池 6节(碱性干电池:1.5V AA) 说明书、保修卡、合格证 1份

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

双钳数字相位伏安表技术应用   --------Technology application

双钳数字相位伏安表功能

双钳数字相位伏安表功能

• U1U2的相位测试、I1I2的相位测试

• U1I2的相位测试、I1U2的相位测试

• 交流电流、漏电流测量、交流电压测量、感性

• 容性电路判别

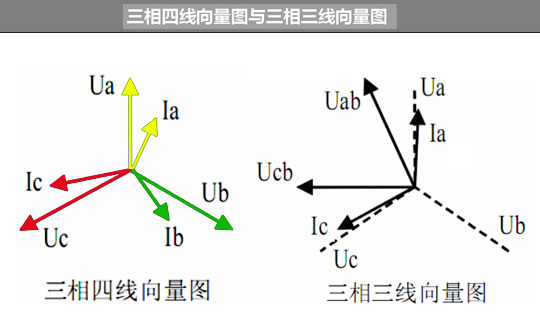

• 三相三线制相序判别、三相四线制相序判别
