无线高压核相仪

UTAG-8000无线高压核相仪

UTAG-8000无线高压核相仪主要应用于两条高压线路并网或环网核相,仪器适用于5V~220kV高压交流输电线路和低压二次带电显示器核相,同时具有高压验电功能,采用无线传输技术,操作安全可靠..
说明书 打印产品 产品ID: 127
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「无线高压核相仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 无线高压核相仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

无线高压核相仪简介   ----Product introduction

TAG8000无线高压核相器又称高压核相器、无线核相器、语音高压核相器、核相器、无线语音高压核相器、核相仪及数字高压无线核相仪,无线高压核相测试仪、语音核相仪用于检测高压环网或双电源电力网闭环点断路器两侧电源是否同相而研发的无线高压核相器。无线语音高压核相器适合6KV~35KV输电线路带电核相作业,本高压核相器具有验电功能和语音功能。无线高压核相器标准支持:DL/T408-1991,GB/T1029-2005, GB311.1-2012。

TAG8000无线高压核相器(语音功能)是武汉微安电力研发中心根据国家电力行业标准规范和市场需求而研发生产的一款专用测试高压核相的测试仪,高压核相器适用于检测环网或双电源电力网闭环点断路器两侧电源是否同相的判别而生产的。

在闭环两电源之前一定要进行核相操作,否则可能发生短路,TAG8000无线高压核相器适合6KV~35KV输电线路带电核相作业,视距可达到200米,并可穿墙使用,同时具有验电功能。 无线高压核相器采用无线传输技术,操作安全可靠,使用方便,符合国家电力安全工器具质量监督检验测试相关标准。与有线核相器相比,其主要优点是去掉了连接两个电网(电源)两端的引线,使用不受任何地形和设施构架的方式限制,提高了安全性。

无线高压核相仪

产品选型    ----Product selection

名称 UTAG-8000系列无线高压核相仪
说明 表格中"●"代表为有该功能
通用发射器 用于对线路,环网柜,带电显示器的端子进行核相
中置柜采集器 用于对带有五防柜功能的开关柜核相,可将采集器绑在中置柜上下刀闸的母排上
型号/功能(A) 线路核相 环网柜核相 真人语音 验电功能 相序测试 中置柜核相 通用信号发射器 中置柜采集器 核相电压
UTAG-8000无线高压核相仪     2只   5V~220kV(3米)
UTAG-8000A环网柜无线核相仪     4只   5V~220kV(3米)
UTAG-8000B中置柜高压核相仪   4只 2只 5V~220kV(3米)
UTAG-8000C超高压无线核相仪     2只   5V~500kV(6米)
UTAG-8000D无线高压相序仪   3只   5V~220kV(3米)
UTAG-8000E多功能无线核相仪   3只 6只 5V~220kV(3米)

主要特点    ----Main features

1、无线高压核相仪整机采用大容量免维护锂电池供电,彻底解决碳性电池、纽扣电池等一次性电池电量不足、更换麻烦等缺点,特别适合野外作业;因无需装卸电池,不会产生电火花,因此该测试仪符合矿用设备安全设计
2、该TAG8000无线高压核相器,语音核相仪测试距离远,可达到200米视距,并可穿墙使用
3、液晶屏同时显示相位、波形、频率等数据,测试安全可靠,真人女声播报测试结果,测试更快速
4、伸缩式绝缘杆,携带、使用非常方便,绝缘性能符合电力绝缘工器具耐压试验要求
5、该TAG8000无线高压核相器,语音核相仪便携式接收器设计美观大方,具有防滑处理工艺
6、该TAG8000无线高压核相器,语音核相仪采用先进的制作工艺,体积小,重量轻

无线高压核相仪参数   ----Technical parameter

型号 UTAG8000
名称 无线核相仪、无线高压核相仪
相位差准确度 误差≤5
频率准确度 ±0.1HZ
本产品所测电压等级为 6KV-220KV
发射器和接收机的传输距离 >130m
高压测量时泄漏电流 <10uA
发射器工作功耗 <0.1W
接收主机工作功耗 <0.3W
电池容量 主机锂电池容量:约为2200mAH
发射器电池容量:约为350mAH
工作环境 -35℃--- +45℃;湿度≤95%RH
储存环境 -40℃--- +55℃;湿度≤95%RH
尺寸 71*26*11cm3
重量 4.5kg

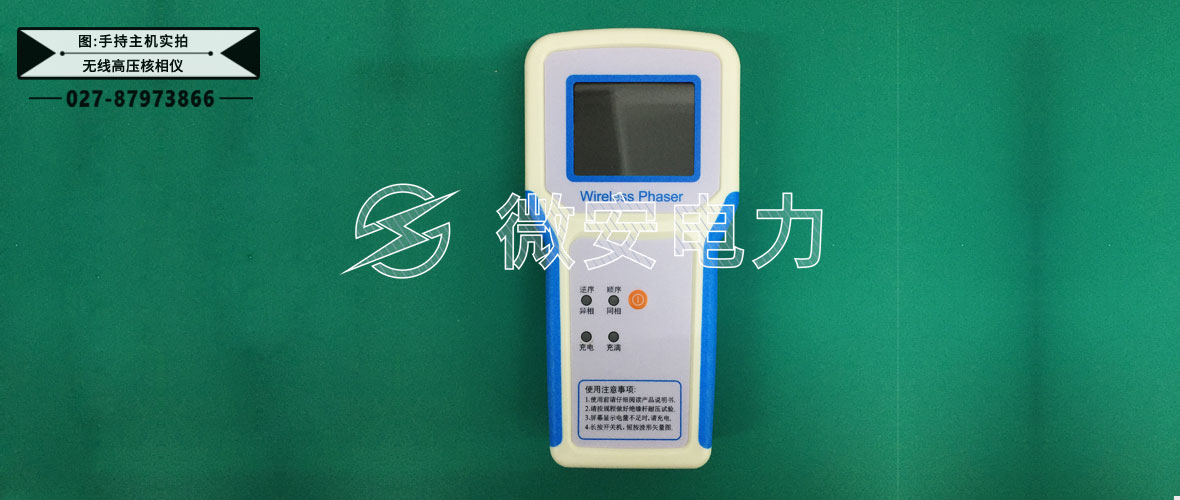

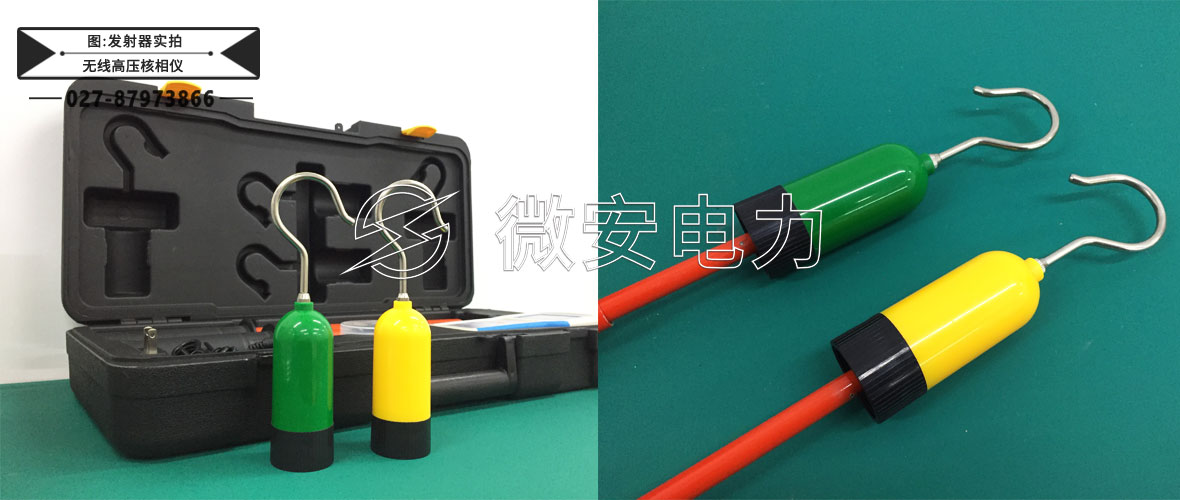

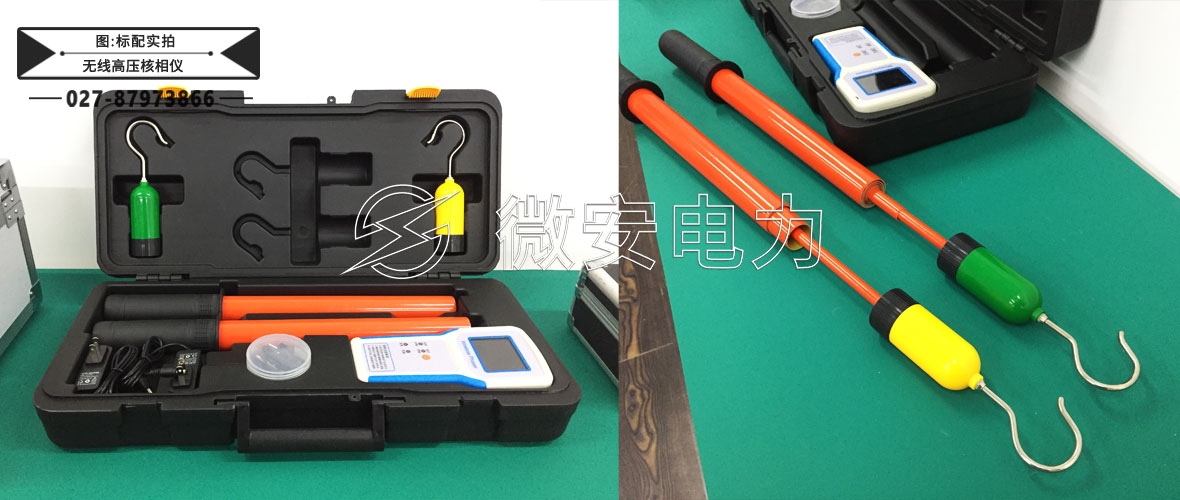

无线高压核相仪图片   ----Picture display

无线高压核相仪

无线高压核相仪

无线高压核相仪

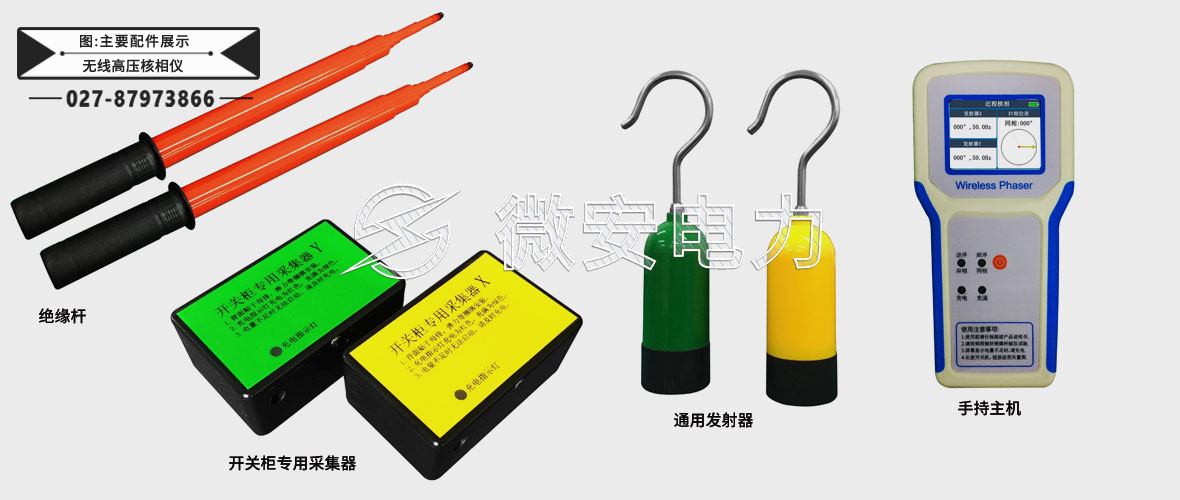

无线高压核相仪附件配件   --------Accessories

本产品UTAG-8000无线高压核相仪详细清单请以说明书或代销合同为准

无线高压核相仪 1台 发射器 2个
伸缩式绝缘杆 2根 充电器 2个
尖头端子 2个 检验报告 1本
说明书 1本 合格证 1张
注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

无线高压核相仪技术应用   --------Technology application

高压输电线路高压核相

高压输电线路核相—无线高压核相

• 《DL/T 596-1996电力设备预防性试验规程》也是如下要求

• 将X和Y发射器连接绝缘杆,同时挂接在高压线路上

• 长按开机,选择近程核相模式

• 结果判断采用国标A级标准,同异相以30°为界

• 同相,则语音 提示"同相",屏幕显示"同相",同相指示灯亮

开关柜带电显示器核相—无线低压核相

• 将X和Y发射器弯钩替换为尖头端子,并插入带电显示器

• 再将接地线DC端插入发射器接地孔(也是充电孔),鳄鱼夹接地

•接收主机开机选择近程核相模式,即可进行测量

• 由于带电显示器的主要作用是显示开关柜是否带电,并非标准的核相点

• 若核相结果异常则应在一次线路上进行核相

开关柜带电显示器低压核相
无线高压核相仪自检

无线高压核相仪的自检

• 发射器连接自检测试线,发射器启动,待红绿两指示灯交替闪烁

• 接收主机开机,显示对应发射器信息,则发射器与主机工作均正常

• 自检时两发射器与接收主机的距离需大于0.5米

• 自检测试线内部串有2M电阻,测试时人接触鳄鱼夹不会触电

• 自检测试相位差为180度左右时,将任一自检线插头反转,则相位差变为0度左右,反之亦然
