网络基站定相仪

UTAG-9600网络基站定相仪

UTAG-9600网络基站定相仪,又称互联网远程定相系统,是专用于高低压输电/配电线路相色标注的仪,需一次采集,便可确定所采集的线路属于A、B、C三相中的哪一相......
说明书 打印产品 产品ID: 284
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「网络基站定相仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 网络基站定相仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

网络基站定相仪简介   ----Product introduction

UTAG-9600网络基站定相仪,又称互联网远程定相系统(以下简称“系统”)由互联网定相基站(简称“基站”)与互联网定相手持机(简称“手持机”)两部分组成。 该系统通过基站统一覆盖区域内的定相标准,在定相过程中,手持机只需一次采集,便可确定所采集的线路属于A、B、C三相中的哪一相,解决当前输电/配电线路相色标注混乱的问题。 基站安装在220V/380V电源处,采集其相位信号,并校准到指定的10kV线路,将该线路的A、B、C三相定义为基准相位信号。基站通过移动互联网将基准相位值发送给手持机,手持机将自己测得的相位值与基准相位值对比,可快速准确地辨别对应的相别。

网络基站定相仪

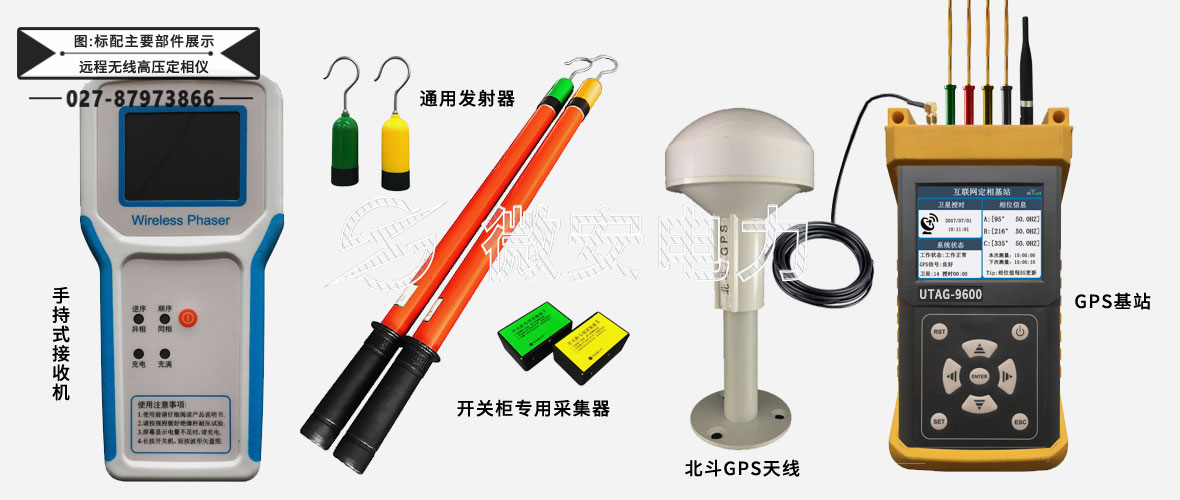

网络基站定相仪主要配件展示

网络基站定相仪参数   ----Technical parameter

型号 UTAG-9600
名称 网络基站定相仪、互联网远程定相系统
相位差准确度 误差≤5
频率准确度 ±0.1HZ
基站供电电源电压及频率 AC100V~420V,50Hz
卫星PPS时钟误差 ≤50ns
发射器适用电压范围 5V~220kV
发射器和手持机的最大传输视距 约100米
高压测量时泄漏电流 <10uA
电池容量 手持机电池容量:约为2200mAH
发射器电池容量:约为350mAH
基站工作时功耗 <0.5W
发射器功耗 <0.1W
手持机功耗 <0.3W
储存环境 -40℃- +55℃ 湿度≤95%RH
重量 单台手持整机约5.5kg,基站整机约2kg
手持机整机尺寸 长89cm*宽26cm*高11cm
基站整机尺寸 长50cm*宽26cm*高11cm

网络基站定相仪图片   ----Picture display

网络基站定相仪

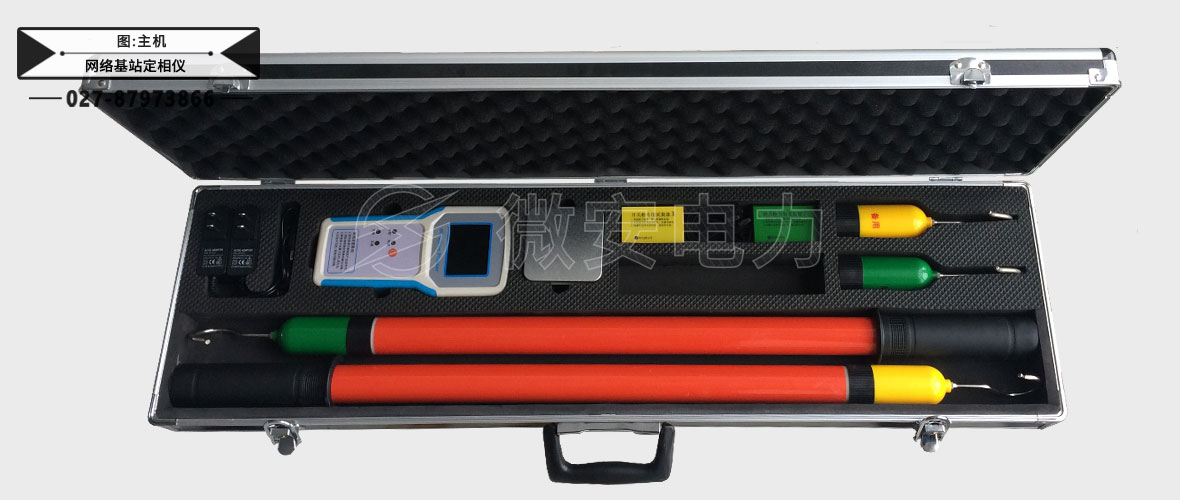

网络基站定相仪-主机部分

网络基站定相仪

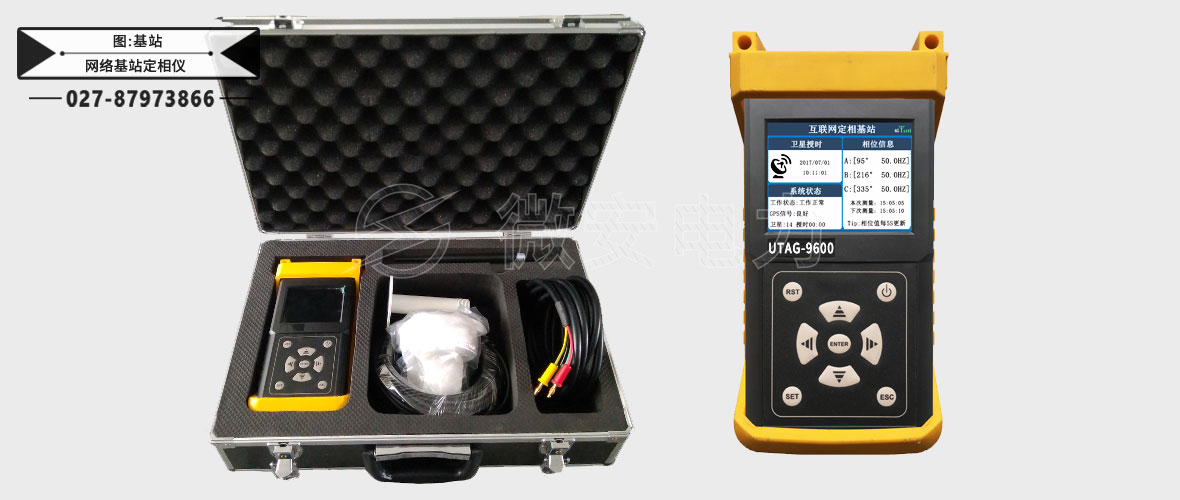

网络基站定相仪-基站部分

网络基站定相仪附件配件   --------Accessories

1、基站部分(一台)
部件名称 数量 铝合金机箱 1个
基站主机 1个 GPS天线(蘑菇型) 1个
GPS天线不锈钢支架 1个 4G棒状天线 1个
4芯电源连接线 2米
2、手持机部分(若干台,以一台为例)
接收主机 1个 X发射器 2个(1用1备)
Y发射器 2个(1用1备) 开关柜采集器 2个
弹力绑带 2根 伸缩式绝缘杆 2根(3米)
9V2A充电器 1个 5V1A充电器 1个
配件盒 1个 自检测试线 2条
接地线 2条 尖头端子 2个
铝合金机箱 1个

网络基站定相仪技术应用   --------Technology application

网络基站定相仪

网络基站定相仪-基站结构

• 1、基站:获取基准相位信号,配合手持机进行定相

• 2、GPS蘑菇天线:用于基站GPS卫星授时

• 3、4G移动网络天线:用于基站连接2G/3G/4G移动网络信号

• 4、380V电源线:用于基站连接380V电源

• 5、GPS天线底座支架:用于固定GPS天线

网络基站定相仪功能

• 1、网络定相—适用有网络的空旷地带

• 2、无网定相—适用地下室或其他无网络信号的地方

• 3、近程核相—6kV~220kV高压输电线路核相

• 4、近程核相—带电显示器核相/无带电显示器则采用开关柜采集器核相

• 5、近程核相—高压开关柜电缆T头核相

网络基站定相仪
