远程核相仪

TAG8800远程核相仪

TAG8800远程核相仪采用无线传输技术,两台(或多台)远程核相仪可以相隔几百公里进行核相工作、参考标准:GB13398-2008,DL/T626-2005
说明书 打印产品 产品ID: 126
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「远程核相仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 远程核相仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

远程核相仪简介   ----Product introduction

TAG-8800远程核相仪用于远距离(相距300米~800千米)核对高压相位是否同相,相序颜色是否标注正确,也可用于近距离并网或环网核相。远程核相仪适合1V~220KV输电线路带电作业和二次侧带电作业,远程核相仪具有高压验电功能。远程核相仪采用无线传输技术,操作安全可靠,使用方便,克服了有线核相器的诸多缺点,同时采用GPS授时技术,两台(或多台)远程核相仪可以相隔几百公里进行核相工作。

武汉微安电力科技有限公司生产的TAG-8800远程核相仪(核相系统装置)分为普通版、APP版和基站版这三种版本。

远程核相仪用于长距离的核相或者定相工作,一般需要两套设备,分别在两地进行测量,远程核相仪测量距离不受限制,只需在GPS信号覆盖区域即可。远程核相仪普通版测量结果需要人为打电话相互告知,由测试人员自行判定。APP版远程核相仪测量精度和普通版远程核相仪是一致的,区别在于它可以直接将双方测量的值通过手机的4G、3G或者2G进行传输,并将核相结果直接显示在手机上,同时测试人员可以自主选择对方,并且可以选择多个人同时核相,实现一对多的核相工作,可以减轻核相工作的复杂度。基站版远程核相仪分基站设备和手持设备,一个基站设备可以配多套(数量不限)手持设备,基站设备一般放置于变电站内24小时工作,为全网核相提供一个标准源,用户需要进行定相工作时,可只持一套手持设备就可完成定相工作,远程核相仪与其他型号区别在于,可以实现全网的颜色标注的统一,方便了配网环网的工作,功能强大。

主要特点

1、采用无线传输技术,远程核相仪操作安全,使用方便。
2、远程核相仪采用GPS授时技术,可以相隔几百公里核相。
3、APP版远程核相仪采用低功耗蓝牙技术与手机APP建立连接,数据可通过手机相互通讯。
4、基站版的远程核相仪服务器采用阿里云空间,数据可靠性高达 99.99% 。
5、根据GPS信号强弱自动切换GPS模式和授时模式。
6、302*240彩屏同时显示线路相位差、频率、矢量图、电池电量、测量时间、经纬度、卫星数量、GPS信号强度等信息。
7、接收主机采用真人语音提示测量结果和操作步骤。
8、远程核相仪发射器和接收器均内置可充电锂电池,且电池可拆卸更换。

图片展示

无线高压核相仪
无线高压核相仪
无线高压核相仪
无线高压核相仪

远程核相仪参数   ----Technical parameter

版本 普通版 APP版 基站版
相位差准确度 ≤5°
频率准确度 ±0.1HZ
电压测量范围 1V~220KV 1V~220KV(基站适用电压:340V~420V)
最大传输视距 发射器和接收机的最大传输视距为100米 发射器和接收机的最大传输视距为100米;接收机与手机蓝牙传输最大距离约为20米
判断结果 判断(同相、异相),采用A级标准,相位差≥30°为异相,相位差<30°为同相
远程测量距离 0.3~800公里
泄漏电流 高压测量时泄漏电流<10uA
工作功耗 发射器功耗<0.1W,接收主机功耗<0.3W  基站功耗<0.5W,发射器功耗<0.1W,接收主机功耗<0.3W
工作环境 -35℃--- +45℃ 湿度≤95%RH
储存环境 -40℃--- +55℃ 湿度≤95%RH
电池容量 接收主机电池容量为2600mAH,发射器电池容量为350mAH
重量 整机重量约11kg 单台接收机约5.5kg,基站设备约1kg
尺寸 89*26*11 接收机整机尺寸:长89cm×宽26cm×高11cm;基站尺寸:长50cm×宽26cm×高11cm

远程核相仪图片   ----Picture display

远程核相仪附件配件   --------Accessories

本产品TAG8800远程核相仪详细清单请以说明书或代销合同为准


铝合金机箱 单机1个   整机2个
远程核相仪(接收主机) 单机1台   整机2台
高压发射器X、Y 单机1台   整机2台
低压发射器X1、Y1 单机1台   整机2台
中置柜采集器X2、Y2 单机1台   整机2台

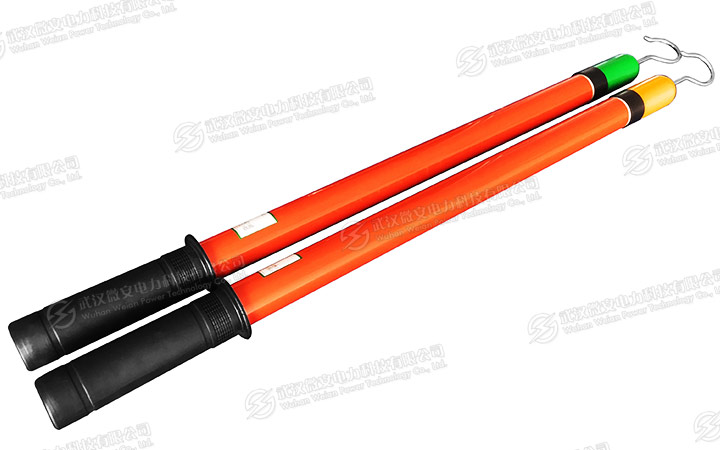

伸缩式绝缘杆(3米) 单机2根   整机4根
尖头端子 单机2个   整机4个
充电器(5V/1A) 单机2个   整机4个
自检测试线 单机2根   整机4根
接地线 单机2根   整机4根
检验报告 1本
说明书 1本
合格证 1张
注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

远程核相仪技术应用   --------Technology application

  • 远程核相仪

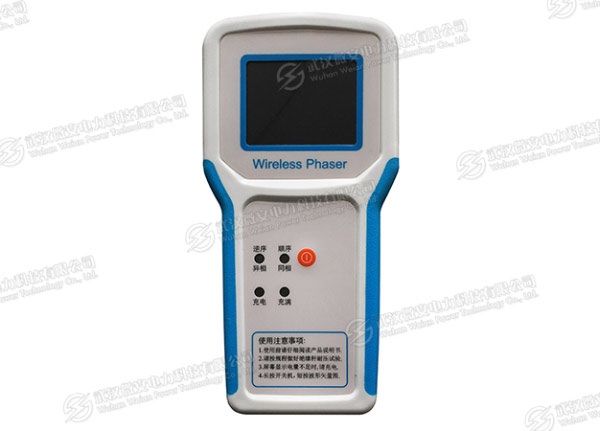

    手持接收终端
  • 远程核相仪

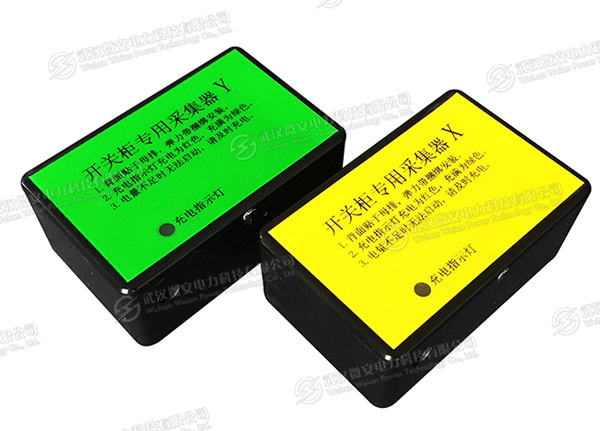

    开关柜专用采集器
  • 远程核相仪

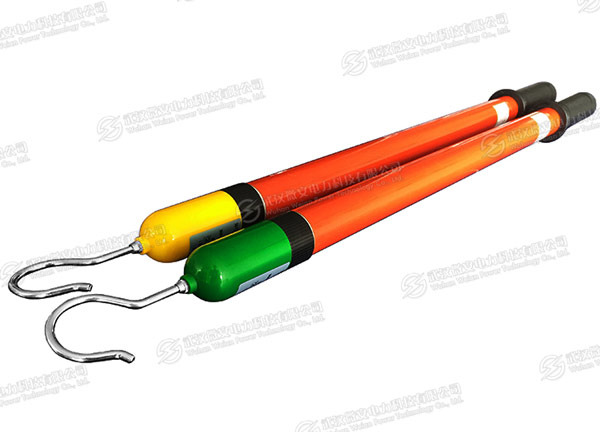

    绝缘杆
  • 远程核相仪

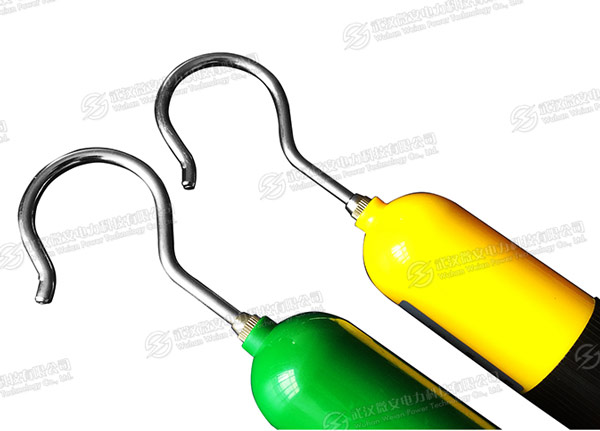

    探测器
