三相温升大电流发生器

SLQ-W三相温升大电流发生器

三相大电流发生器适用于频率50HZ开关、电流互感器和其它电器设备的电流负载试验及温升试验、参考标准:DL/T596-2005
说明书 打印产品 产品ID: 70
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「三相温升大电流发生器」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 三相温升大电流发生器整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

三相温升大电流发生器简介   ----Product introduction

SLQ-W大电流发生器等级:500A大电流发生器、1000A大电流发生器、2000A大电流发生器、2500A大电流发生器、5000A大电流发生器、8000A大电流发生器及10000A大电流发生器。

SLQ-W大电流发生器又称交流大电流发生器、三相大电流发生器、交直流大电流发生器、大电流试验装置、大电流耐压发生器、直流大电流发生器及交流大电流发生器,大电流发生器适用于频率50HZ开关、电流互感器和其它电器设备的电流负载试验及升温试验,交直流大电流发生器规格为500A大电流发生器、1000A大电流发生器、2000A大电流发生器、2500A大电流发生器、5000A大电流发生器、8000A大电流发生器及10000A大电流发生器,交直流大电流发生器属于温升试验专用温升试验大电流发生器

SLQ-W大电流发生器电力、电气行业在调试中需要大电流场所的必需设备,SLQ-W大电流发生器采用进口高导磁材料、设计精巧、具有体积小,方便使用的特点,该系列大电流发生器是各行各业在电气调试中需要大电流场所的必需设备,适用于频率50HZ开关、电流互感器和其它电器设备的电流负载试验及升温试验SLQ-W大电流发生器使用过程中电流上升平稳、负荷变化范围大、工作可靠、操作简便、安全等特点,也可作为工矿企业及电力企业进行升流或温升试验的电流源设备,内置电流互感器,能方便地读取试验电流值,SLQ-W大电流发生器测试仪是为短时间的工作而设计的,所以不允许长时间在额定容量下工作,特别不允许超过额定电流运行,以防过热。

主要特点

1、大电流发生器两块电流表,大小量程监视
2、自耦变压器调节自如
3、指示灯指示,按钮操作,操作简单
4、大电流发生器为一体式或可分体结构,移动方便

三相温升大电流发生器参数   ----Technical parameter

型号 SLQ-WS(参考参数)
名称 三相大电流发生器温升实验装置
最大输出电流 交流单相5000A  3组
电路方式 调压器 特殊工艺电动
交流输入 相线 3Φ4W +G
电压 380V±10%,50Hz±2%三相四线
输入电流 210A     加补偿后  140A以下
输出 相线 3Φ4W
电压 0-10自动转换
电流 AC0-5000A连续可调, 无级调速方式;
可三相同时输出,也可单相输出,也可分相输出;
手动 方式输出,自动方式输出二种方式。
额定容量 240kVA
稳流精度 输出电流≤±0.5%
输出端子 接线端子
保护 电子电路快速侦测过压、过流、过温、缺相等自动跳脱保护及告警装置, 非测试状态电压为零,电流 为 零
精度 源效应 ≤0.3%额定值
时漂 ≤1%额定值
温漂 ≤0.04%额定值/℃
负载效应 ≤1%额定值(仅由于输出电流从零至额定值变化时引起的输出电压变化率)
纹波电压 ≤1%额定值+10mV
其他 线路调整率:     0.1%
负载调整率: 0.1%
显示
及设定
电压表显示 真彩色液晶和数显仪表 (显示精度:0.1V, 显示误差:≤0.2%±1个字)
电流表显示 真彩色液晶和数显仪表 (5位数码显示, 显示精度0.1A, 显示误差:≤0.2%±1个字)
调节设定 电流(高精电位器调节)
系统 整机效率 ≥90%
耐压绝缘阻抗 AC 1800V 1分钟,20兆欧
冷却装置 强制风扇冷却
噪音 ﹤60dB(机器前方1mm)
互感器精度 0.2级
防护等级 IP20
工作环境 工作方式 长时间温升实验
温度 -10℃-50℃
湿度 0-90%(非凝结状态)
海拔高度 1500m以下
外形 结构 一体
  尺寸 按需
  重量 约3吨
  母排 输出按每平方1.5个电流计算,在前面
温度巡检 16路模块
A级热电偶
具体配制(参考)
1、调压部分采用特殊工艺电动调压器
额定容量: 150kVA
相   数 三相四线
输入电压 三相380V
输出电压 三相四线0-430V
频率 50/60Hz
电机功率 ND-4.5转100W
绝缘等级 B级
绝缘电阻 5MΩ
耐压试验 2000V/min
波形畸变 ≤0.1%
冷却方式 油冷却
2、升流部分
额定容量 (50x3) kVA
相数 三相
输入电压 三相0-430V
输出电压 每相10V
输出电流 每相5000A
绝缘等级 B级
绝缘电阻 5MΩ
耐压试验 2000V/min
波形畸变 ≤0.1%
冷却方式 风冷
3、采样部分:大电流温升试验设备采用高精度互感器0.2级。 分流器,保证了电流型号取样的高精度性能互感器
4、显示部分:大电流温升试验设备采用0.2级的高精度LCD液 晶显示
5、报警:过流报警,上下限值报警
6、输出时间控制:针对本实验为保证仪器的正常工作,加时间控 制输出功能
7、报警:过流报警,上下限值报警,过流继电器,过压继电器,过热。
8、输出时间控制:针对 本实验为保证仪器的正常工作,加时间控制输出功能
注:PLC采用三菱公司产品,大电流温升试验设备触摸屏采 用维纶产品,增加电容补偿进行功率因数的补偿。

三相温升大电流发生器图片   ----Picture display

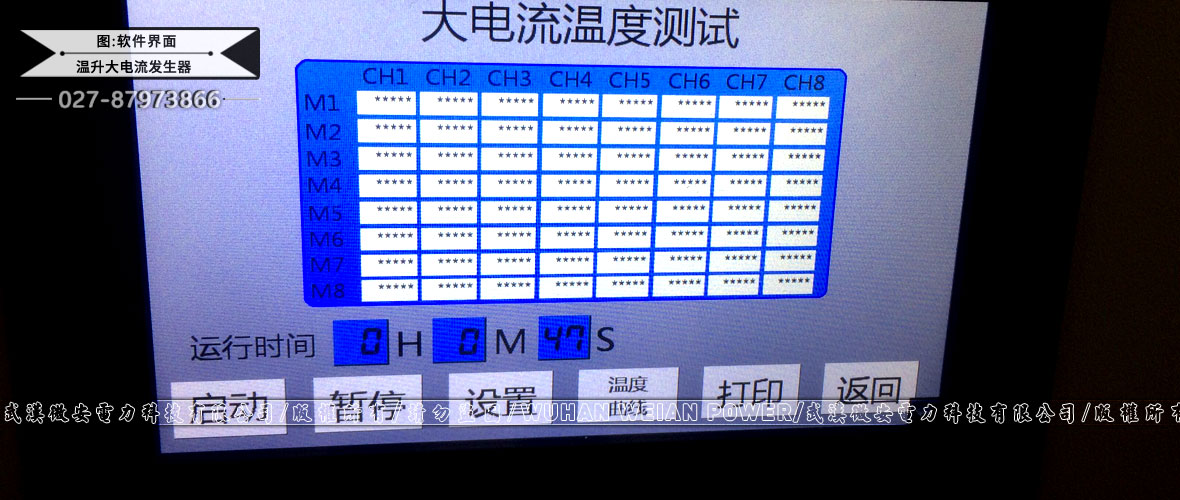

温升大电流发生器软件界面

温升大电流发生器显示面板

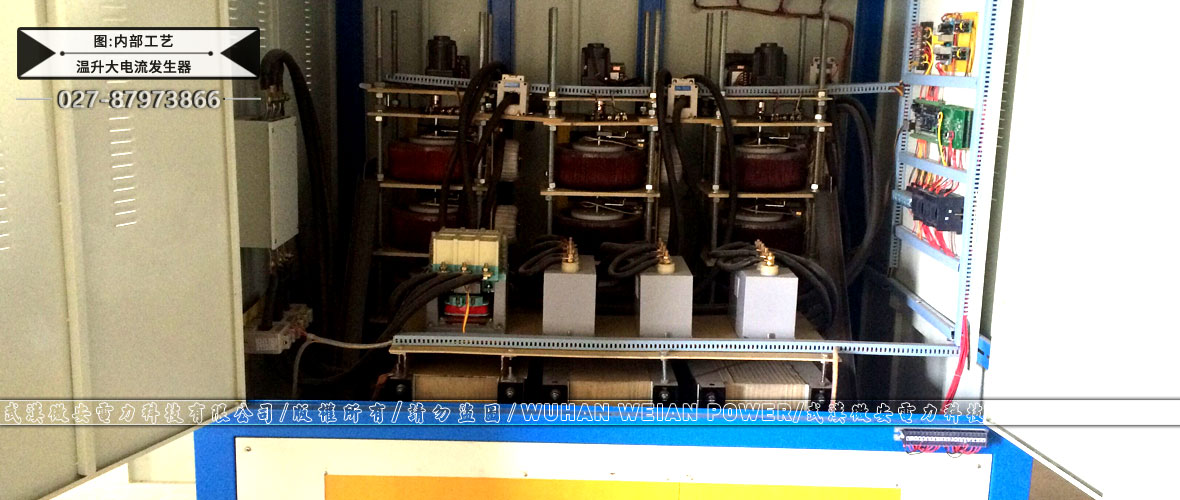

温升大电流发生器内部工艺

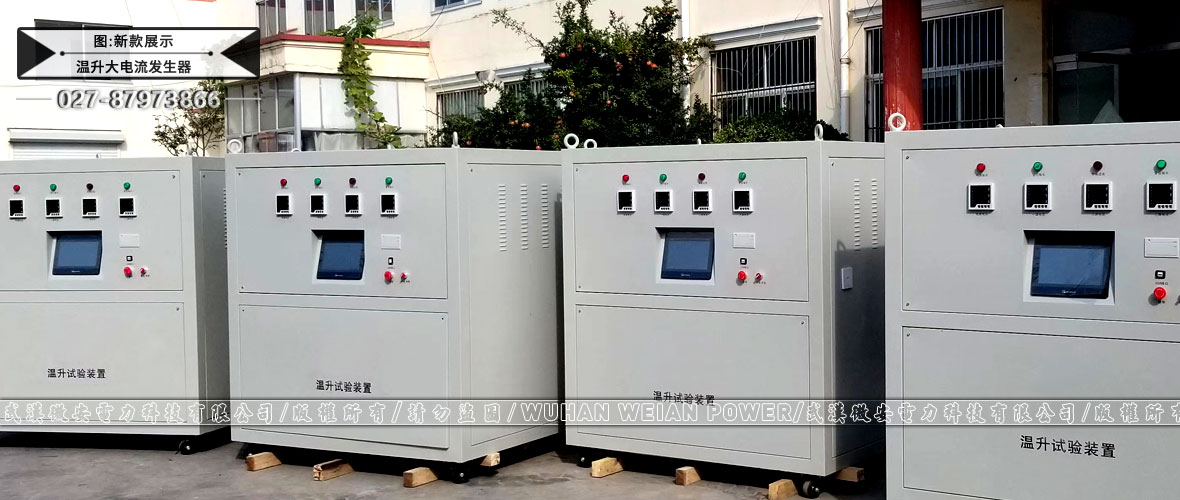

温升大电流发生器新款展示

温升大电流发生器输出端子展示

三相温升大电流发生器附件配件   --------Accessories

本产品SLQ-W温升试验大电流发生器详细清单请以说明书或代销合同为准


温升试验大电流发生器 1台
电源线 1根
检验报告 1本
说明书 1本
合格证 1张
注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
