便携式大电流发生器

UDLS便携式大电流发生器

UDLS系列便携式大电流发生器又称大电流升流器,分为单相和三相两种,其最大输出电流及持续输出时间均可以进行定制,主要用于给高压开关、电流互感器和其它电器设备进行通流试验及温升试验
说明书 打印产品 产品ID: 224
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「便携式大电流发生器」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 便携式大电流发生器整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

便携式大电流发生器简介   ----Product introduction

便携式大电流发生器(简称升流器)是采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的大电流升流器,和传统式的大电流发生器相比,具有输出功率大,体积小,重量轻等优点。主要用于热继电器,电动机保护器,接触器,断器器,空气开关,开关柜,断路器,保护屏校验;也可测试一次母线保护及各种电流互感器的变比,被广泛用于电力、铁路、石化、冶金和矿山等企业的科研、生产和电气试验现场。

UDLS系列便携式大电流发生器根据最大输出电流及输出容量的不同,其体积和重量也不同,单相3000A以下一般采用一体式结构,以上则采用分体式结构,三相的大电流发生器则1000A以下采用一体式结构

便携式大电流发生器是一种新型的交流大电流试验装置,其电流显示、电压显示均采用数字显示方式,内部具有过压,过流,漏电维护装置,总重量只有传统升流器约3/4~1/2重量,切体积只有原来约1/2。特别适用于实验室和现场试验,移动十分方便。是工矿企业进行升流或温升试验较理想的设备。

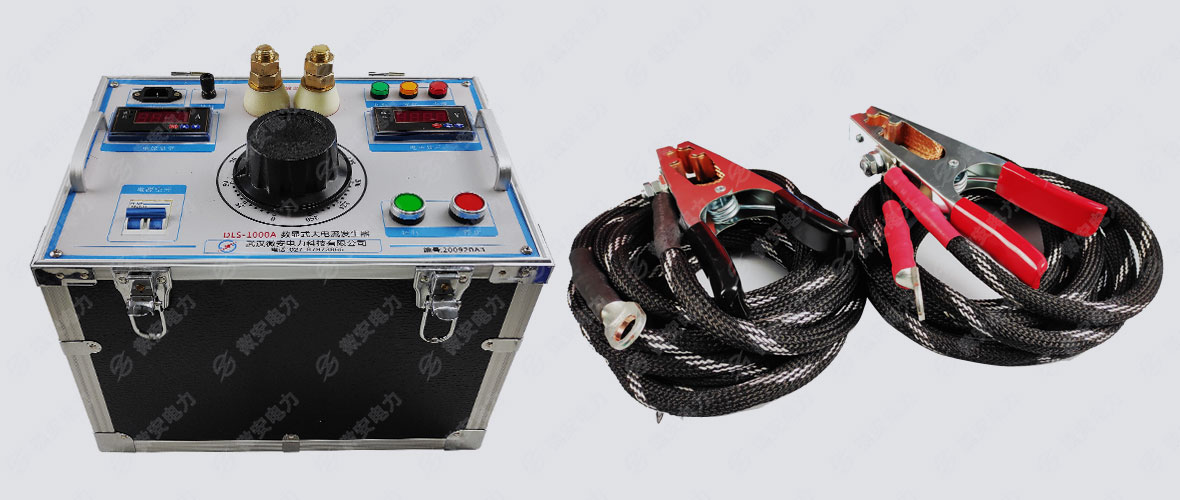

便携式大电流发生器和测试线

便携式大电流发生器和测试线展示

便携式大电流发生器参数   ----Technical parameter

型号规格 容量
(KVA)
初  级 次  级 外形尺寸(mm)
长×宽×高
重量
kg
结构
形式
V1 A1 V2 A2
300A 3 220 15 6 500 430×338×550 48 一体
1000A 6 220 27 6 1000 500×380×600 80 一体
2000A 12 380 31.5 6 2000 570×400×750 120 一体
2500A 15 380 39.5 6 2500 600×430×790 145 一体
4000A 24 380 63 6 4000 640×450×820 180 一体/分体
5000A 30 380 79 6 5000 600×430×900
300×500×500
145
135
分体
6000A 36 380 95 6 6000 600×430×900
300×500×500
150
140
分体
8000A 48 380 126 6 8000 600×450×950
350×550×550
180 分体
10000A 60 380 158 6 10000 800×600×1100
380×550×600
200 分体

便携式大电流发生器图片   ----Picture display

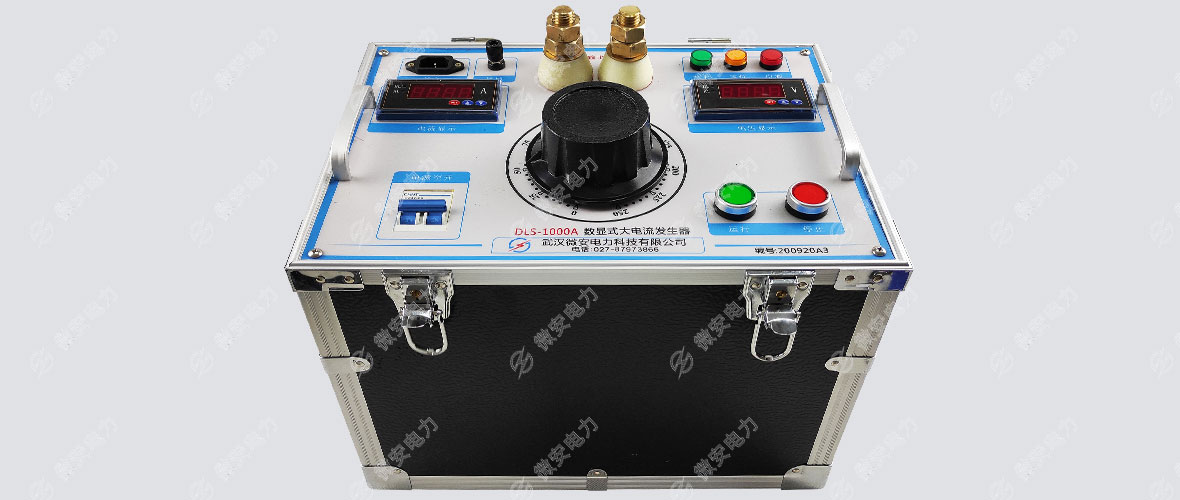

便携式大电流发生器主机

便携式大电流发生器-主机

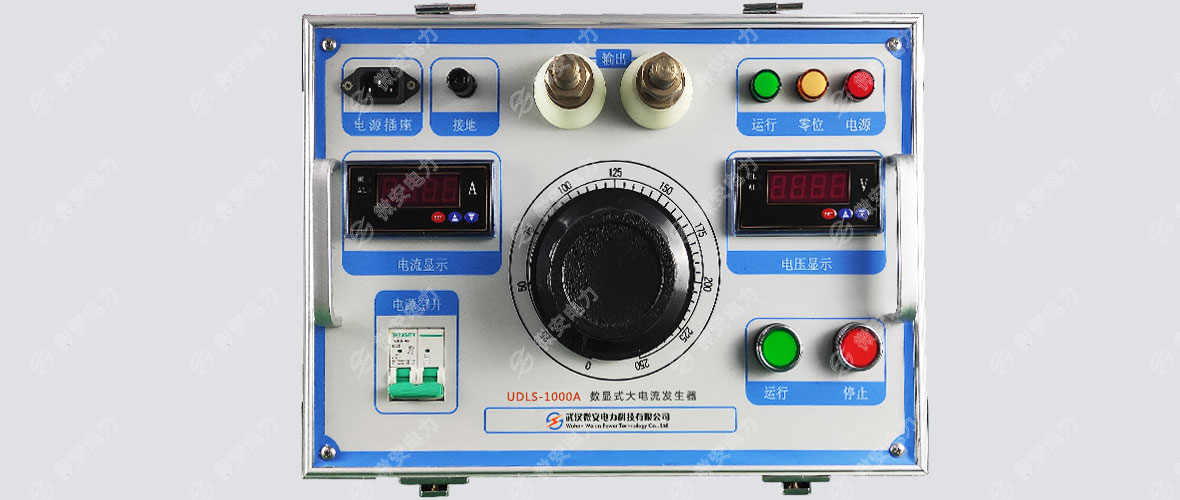

便携式大电流发生器操作面板

便携式大电流发生器-操作面板

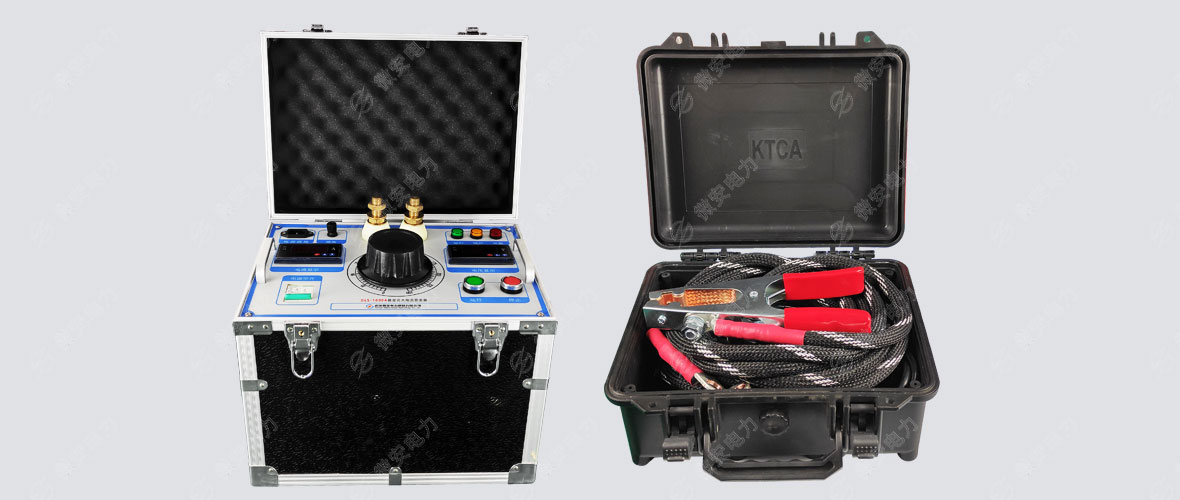

便携式大电流发生器标准配置

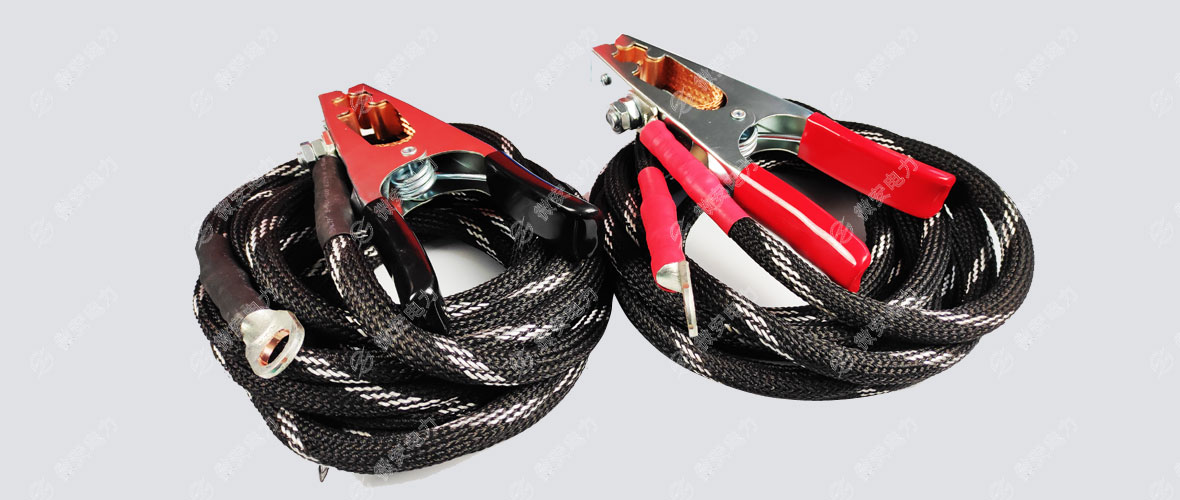

便携式大电流发生器测试导线

便携式大电流发生器专用测试导线

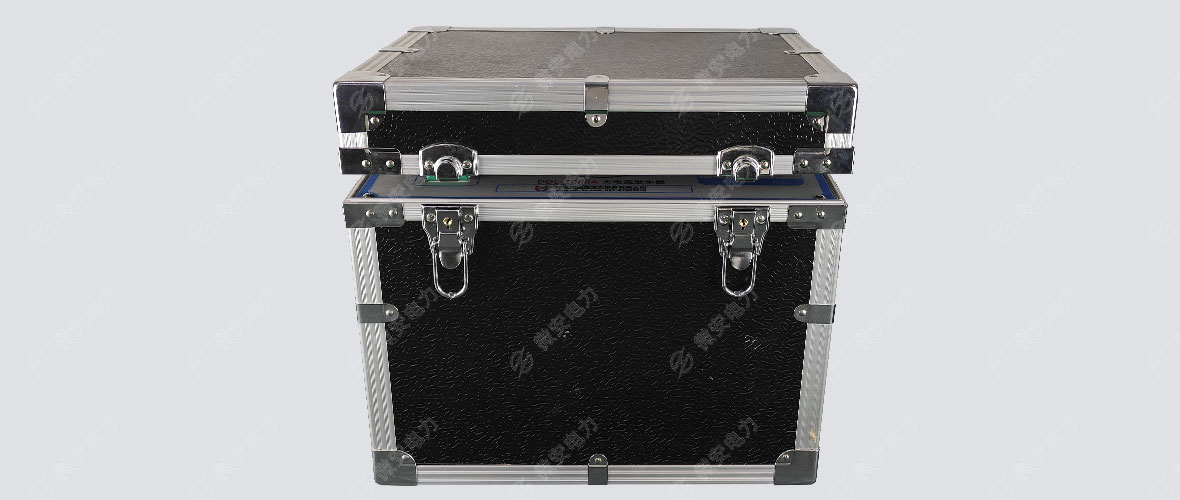

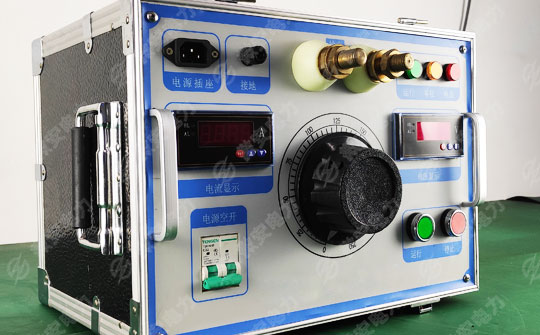

便携式大电流发生器外观

便携式大电流发生器-外观展示

便携式大电流发生器附件配件   --------Accessories

便携式大电流发生器技术应用   --------Technology application

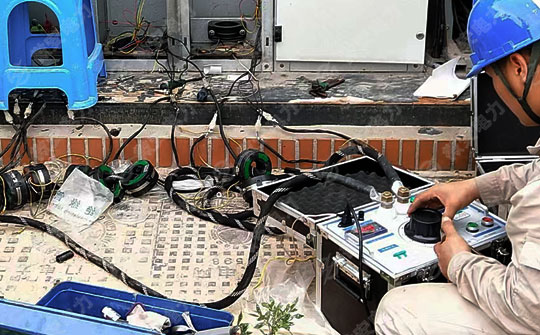

便携式大电流发生器的测试现场

便携式大电流发生器主要测试什么

• 用于给互感器施加一次电流,做一次通流试验用

• 给断路器施加电流,用于脱扣试验

• 给电气设备施加电流,用于温升试验

• 高稳定和高精度的电流发生器可用于做为标准电流源

• 亦可以广泛应用于其它需要大电流配合的部分

便携式大电流发生器的使用要注意哪些

• 输出电流值不允许超过额定电流运行,以防过热

• 3米内的测试铜导线按6A/mm2选择

• 3米外的测试铜导线的长度应与截面成正比

• 持续输出时间应严格按照技术标准使用,避免过热

• 对多档的电流发生器,电流档位开关严禁在输出状态下切换

• 使用发电机供电时,需要保证发电机功率≥大电流发生器功率

便携式大电流发生器的使用
