变频互感器测试仪的测试结果应如何分析?

发布时间:2022-11-21 22:31:35 阅读次数: 872次
变频互感器测试仪采用低频法测试原理,一键可以完成CT直阻、励磁、变比和极性等多项目测试,但是不同于工频互感器测试仪的是,测试结果的数据选项众多,对此,我们也要清晰的对测试参数及测试结果有正确的认识.......

UAFA-201R系列变频互感器测试仪采用低频法测试原理,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式,而且能对拐点高达30KV的CT进行测试,在对现场操作测试带来便利的同时,我们也要清晰的对测试参数及测试结果有正确的认识。

一、电阻(25℃)(二次直阻)

单位:Ω,当前温度下CT二次绕组电阻。

主要检测互感器二次绕组接头的焊接质量,绕组是否有匝间短路或开路,以及引线是否有接触不良等问题。同批次的互感器二次直阻的测量值误差范围不得超过10%。

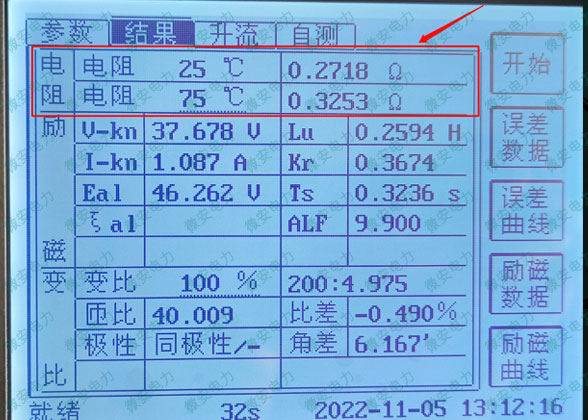

互感器直流电阻的测试结果

二、拐点电压和拐点电流:

单位:分别为V和A,根据标准定义,拐点电压增加10%时,拐点电流增加50%。拐点为伏安特性曲线(铁芯的磁化曲线)的饱和点。

测试伏安特性曲线的意义:

1)检测新投用互感器的铁芯质量,留下原始数据;

2)判断已投运的互感器是否存在匝间短路等缺陷;

3)对差动保护CT精度按要求进行10%误差曲线校核。

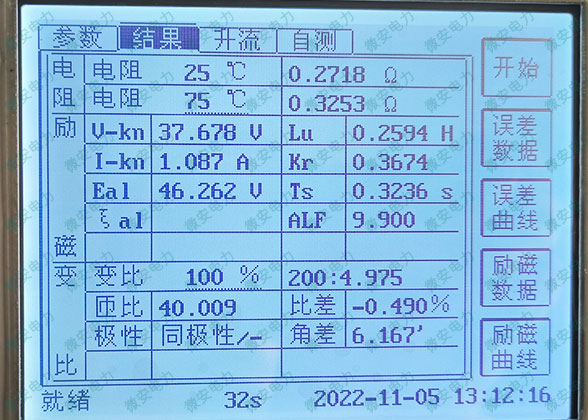

变频互感器测试仪拐点电压

三、极限电动势:

单位:V,根据CT铭牌和75℃电阻计算的极限电动势。

主要用于容量计算,核算互感器实际参数是否满足铭牌要求,额定拐点电动势要小于实测极限电动势。

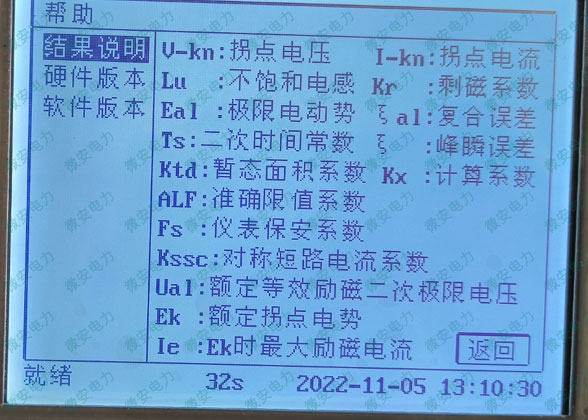

变频互感器测试仪结果说明

四、复合误差:

复合误差:极限电动势或额定拐点电动势Ek下的复合误差。稳态情况下,一次电流瞬时值与二次电流瞬时值乘以额定电流比(变比),两者之差的方均根值。CT在过电流情况下工作时,由于励磁电流波形畸变,二次电流不是正弦波,不能直接用电流误差和相位差规定CT的误差特性,需要用复合误差规定。

五、准确限值系数ALF(保护类CT)

准确限值系数ALF(保护类CT):稳态情况下,CT能满足复合误差要求的最大一次电流值(Ipal)与额定一次电流(Ipn)之比。Kal=Ipal/Ipn。当超过额定电流很多倍的短路电流流过一次绕组时,保护类CT开始有效工作,向二次侧传递信息,以保证继电保护动作,此时复合误差不得超过限值。

实测ALF≥额定值,判定CT合格,若实测ALF小于额定值,此CT判定为不合格,保护拒动。

六、仪表保安系数FS(计量类CT)

仪表保安系数FS(计量类CT):额定仪表限值一次电流与额定一次电流的比值。对于测量用CT,正常工作条件下,要求误差小,准确度高,而在一次过电流的情况下,需要误差大,二次电流不再严格地按照一次电流的增长而成比例增长,避免二次回路所接的仪器仪表受到大电流冲击。

七、不饱和电感

不饱和电感:单位:H,励磁曲线线性段的平均电感。测试过程要注意不饱和电感是否有偏大现象。

八、剩磁系数

剩磁系数:剩磁通与饱和磁通的比值。对于常用的0.2(S),0.5(S)CT,剩磁可能使误差向负方向偏移0.1%~0.2%,导致测量、计量偏小。当系统短路故障处于暂态过程中,若剩磁通方向与暂态非周期分量产生磁通的方向一致,电流互感器的性能就严重恶化。因而剩磁是导致保护误动、拒动的原因之一。

九、二次时间常数

二次时间常数:单位:S,CT二次接额定负荷时的时间常数。由励磁电感与漏电感之和与二次回路电阻之比得出。

十、对称短路电流倍数Kssc(TP类CT)

对称短路电流倍数Kssc(TP类CT):用于计算极限电动势及其对应的峰瞬误差。

十一、暂态面积系数Ktd(TP类CT)

暂态面积系数Ktd(TP类CT):短路电流一般含有非周期分量,这将使电流互感器的传变特性严重恶化。因为电流互感器的励磁特性是按工频设计的,在传变等效频率很低的非周期分量时,铁心磁通(即励磁电流)需要大大增加。磁通达到最大值的时间和数值与Tp、Ts等有关。按照是否考虑短路电流的暂态过程,电流互感器分为P和TP两大类。P类电流互感器要求在ΦAV情况下不饱和,而TP类电流互感器则要求在整个工作循环中的总磁通Φ=ΦAC+ΦDC情况下不饱和。因此要求TP类电流互感器的铁心远大于P类电流互感器。

十二、计算系数Kx(TP类CT)

计算系数Kx(TP类CT):由用户给定的系数,表示互感器在电力系统故障情况下出现的额定二次电流的倍数,包括安全因素在内,要求互感器在该值下满足要求的性能。

十三、极性

极性:CT一次和二次的极性关系,有同极性/-(减极性)和反极性/+(加极性)两种。

十四、匝数比

匝数比:被测试的二次绕组与一次绕组的实际匝比。

十五、变比

变比:额定负荷下的实际电流比。

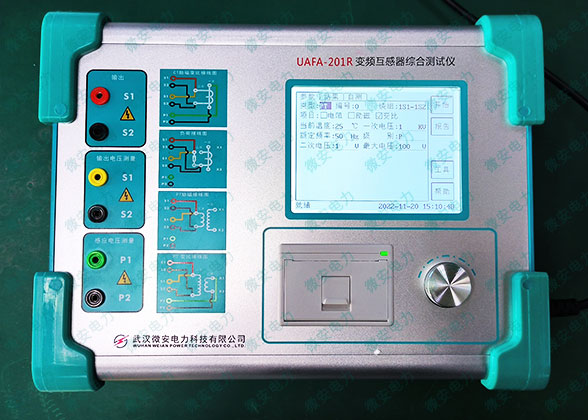

变频互感器测试仪

十六、比值差

比值差:额定负荷下的电流误差,由实际电流比与额定电流比不等导致。

十七、相位差

相位差 : 额定负荷下的相位差。 向量方向是按理想互感器的相位差为零来决定。 若二次电流向量超前一次电流向量,则相位差为正值

#
