CVT电容式电压互感器交接试验项目
发布时间:2022-11-24 22:00:13
阅读次数: 872次
电容式电压互感器(通常简称CVT)，顾名思义，它包括电容分压器C和电磁单元VT两部分，电容式电压互感器实际上是一单相电容分压器，由若干相同的电容器串联，接于高压线路与大地间，其承受的高电压由电容器承担，内部电压分配均匀，耐压强度高
电容式电压互感器(通常简称CVT)，顾名思义，它包括电容分压器C和电磁单元VT两部分，电容式电压互感器实际上是一单相电容分压器，由若干相同的电容器串联，接于高压线路与大地间，其承受的高电压由电容器承担，内部电压分配均匀，耐压强度高
注意CVT试验中要特别注意以下几点，以免损坏CVT互感器
1、严禁从CVT二次侧进行励磁试验，从CVT二次测加压励磁，带来的结果类似于二次侧短路
2、当CVT需进行大于1.5倍UN（中性点有效接地系统）或1.9倍UN（中性点非有效接地系统）的耐压试验时，其端子箱内的阻尼器连接片必须脱开，否则阻尼器将由于长时间过饱和而烧毁，此时接于补偿电抗器两端的ZnO避雷器也将因长时间过电压而损坏，若电抗两端是间隙保护的，则会有持续放电现象。耐压试验完毕后，阻尼器连接片复位并紧固
3、严禁松开电磁单元、电容分压器上的密封用紧固螺栓，以免产生漏油现象及破坏真空度
4、进行介质损耗测试时，自激法试验电压不得超过3kV

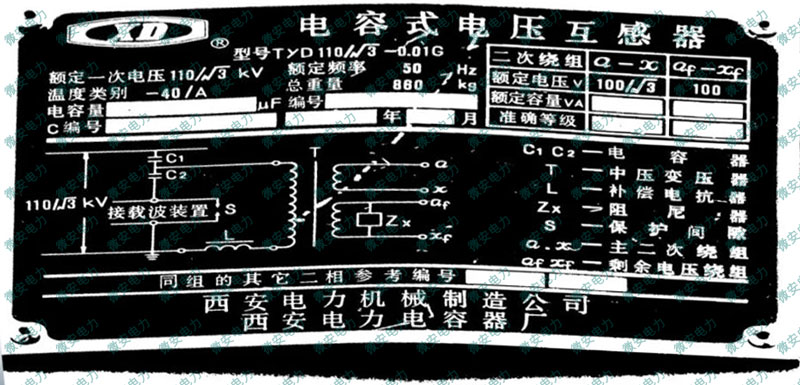

一、铭牌信息--下列测试数据均来自微安电力试验工程部的真实测试数据
| 型号 | TYD110/√3-0.01H | 额定电压 | 110/√3/0.1/√3/0.1/√3/0.1kV | |||||
| 额定总电容 | 10000pF | 额定高压电容 | 12547pF | 额定中压电容 | 48853pF | |||
| 额定绝缘水平 | 126/230/550 kV | 额定频率 | 50HZ | 出厂日期 | 2021年9月 | |||
| 产品编号 | A相：21090098-1-1 | B相：21090098-1-2 | C相：21090098-1-3 | |||||
| 制造厂家 | 武汉微安电力科技有限公司（代替） | |||||||

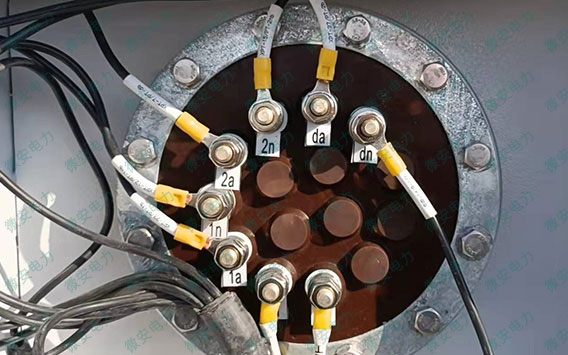

二、绝缘电阻测量值
| 相别 | A（GΩ） | B（GΩ） | C（GΩ） | ||
| 一次对地绝缘电阻（GΩ） | >100 | >100 | >100 | ||
| 末屏对地绝缘电阻（GΩ） | >100 | >100 | >100 | ||
| 1a1n对2a2n，dadn及地（GΩ） | >100 | >100 | >100 | ||
| 2a2n对1a1n，dadn及地（GΩ） | >100 | >100 | >100 | ||
| dadn对2a2n，1a1n及地（GΩ） | >100 | >100 | >100 | ||
| 所用仪器：5000V绝缘电阻测试仪 | |||||
三、直流电阻测量值
| 相别 | A（mΩ） | B（mΩ） | C（mΩ） | 误差 | 结论 |
| 1a1n | 58.85 | 60.14 | 59.39 | 2.19% | 合格 |
| 2a2n | 64.20 | 66.01 | 65.97 | 2.82% | 合格 |
| dadn | 318.8 | 319.4 | 317.8 | 0.5% | 合格 |
| 所用仪器：10A直流电阻测试仪 | |||||
四、介质损耗及电容量试验
| 相别 | 试验项目 | 出厂电容量（nF） | 实测电容量（nF） | 误差 | 介质损耗值 | 结论 |
| A相 | 额定高压电容 | / | 11.76 | / | 0.349% | 合格 |
| 中压电容 | / | 45.67 | / | 0.357% | 合格 | |
| 总电容 | / | 9.355 | / | 0.382% | 合格 | |
| B相 | 额定高压电容 | / | 11.66 | / | 0.391% | 合格 |
| 中压电容 | / | 45.87 | / | 0.297% | 合格 | |
| 总电容 | / | 9.318 | / | 0.342% | 合格 | |
| C相 | 额定高压电容 | / | 11.74 | / | 0.443% | 合格 |
| 中压电容 | / | 45.67 | / | 0.441% | 合格 | |
| 总电容 | / | 9.355 | / | 0.380% | 合格 | |
| 所用仪器：异频介质损耗测试仪 | ||||||
五、试验依据及结论
| 试验依据 | GB50150-2016《电气装置安装工程电气设备交接试验标准》及出厂试验报告 |
| 试验结论 | 合格 |
上一篇 电压互感器PT励磁特性试验方法
