异频介质损耗测试仪

UAJS-S异频介质损耗测试仪

UAJS-S异频介质损耗测试仪又名抗干扰介质损耗测试仪,介损仪等,是厂家微安电力生产的一款全自动高压介质损耗测试仪,最高电压输出可达10kV,配备专用油杯即可完成绝缘油介质损耗的测试......
说明书 打印产品 产品ID: 51
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「异频介质损耗测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 异频介质损耗测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

异频介质损耗测试仪简介   ----Product introduction

UAJS-S异频介损测试仪又称异频介质损耗测试仪或抗干扰异频介损测试仪及全自动异频介质损耗测试仪,异频介质损耗测试仪适用于发电厂、变电、互感器制造厂家以及电力检修部门介质损耗检测试验。异频介损测试仪适用于电气设备介质受潮劣化变质、局部缺陷、设备安装、交接和预防性介质损耗试验。

UAJS-S全自动抗干扰介损测试仪是武汉微安电力产品研发部参照行业标准以及电力试验规程规范研发生产的高精度介质损耗测试仪, UAJS-S全自动抗干扰介损测试仪适用于发电厂、变电,互感器制造厂家以及电力检修部门,UAJS-S全自动测量各种高压电力设备介损正切值及电容量的高精度测试仪,由于采用了变频技术,滤掉了工频现场产生的干扰,保证该测试仪在强电场干扰下准确测量测试仪采用中文菜单操作界面,微机全自动完成全整个过程的测量。

UAJS-S异频介质损耗测试仪介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等,在电工制造、电气设备安装、交接和预防性试验中都广泛应用,采用变频电源技术,利用单片机和电子技术进行自动频率变换、模/数转换和数据运算,达到抗干扰能力强、测试速度快、精度高、操作简便的功能,变频电源采用大功率开关电源,输出45Hz和55Hz纯正弦波,自动加压,可提供10kV的电压,自动滤除50Hz干扰,UAJS-S异频介质损耗测试仪适用于变电站等电磁干扰大的现场测试。

异频介质损耗测试仪

产品选型    ----Product selection

名称 UAJS-S系列异频介质损耗测试仪
说明 表格中"✔"代表为有该功能
型号/功能(A) 正接法 反接法 CVT自激法 C1/C2同测 外接标准 外接高压 CVT变比 正反同测 LCR测试 多通道 绝缘电阻测试 USB电脑控制 U盘存储
UAJS-S10
UAJS-S20(推荐)
UAJS-S30
UAJS-S40
UAJS-S50
UAJS-S60

产品特点 ----Product features

1、测试仪测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量
2、采用变频技术来消除现场50Hz工频干扰,该异频介质损耗测试仪即使在强电磁干扰的环境下也能测得可靠的数据
3、UAJS-S异频介质损耗测试仪具有过流保护功能,在试品短路或击穿时测试仪不受损坏
4、该异频介质损耗测试仪内附标准电容和高压电源,便于现场测试,减少现场接线
5、测试仪采用大屏幕液晶显示器,测试过程通过汉字菜单提示既直观又便于操作

异频介质损耗测试仪参数   ----Technical parameter

型号 UAJS-S
名称 异频介质损耗测试仪
测量范围 Cx(电容值) 15pF<Cx<300nF
tgδ(介损值) 无限制
CVT测试 Cx<300nF
CVT变比范围 10~10000
最大误差 电容精度 △C x :±(读数*1.0%+1.00PF)
介损精度 △tgδ:±(读数*1.0%+0.040%)
CVT变比精度 0.1%
分辨率 电容分辨率Cx 最小可分辨0.001pF
介损分辨率tgδ 最小可分辨0.001%
CVT变比分辨率 0.01
高压输出 电压输出 0.5KV~10KV (每0.1KV可调)
精度 2%
最大电流 200mA
容 量 2000VA
测量频率 50HZ、60HZ单频、45HZ/55HZ、自动双变频
47.5HZ/52.5HZ、47.5HZ/52.5HZ、57.5HZ/62.5HZ
电流输出 ≤200mA
自激电源 输出电压 0~50V
输出电流 0~15A
供电电源 AC 220V ±10%,50Hz或发电机供电
工作环境 环境温度 -15℃~40℃
环境湿度 ≤ 90%RH,不结露
主机外形尺寸 350×270×270mm3
主机/附件重量 22kg / 5kg
包装后重量 28kg



异频介质损耗测试仪图片   ----Picture display

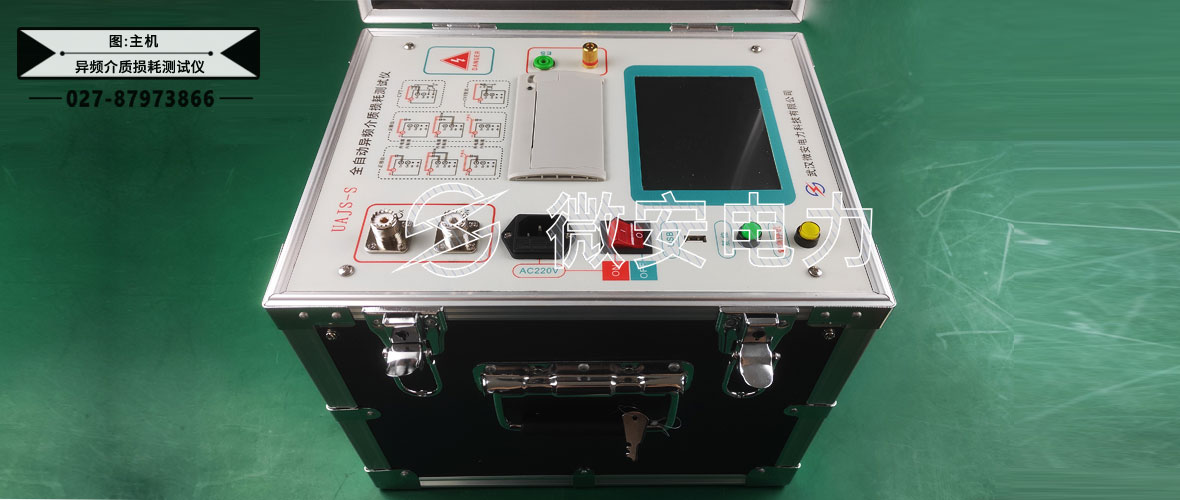

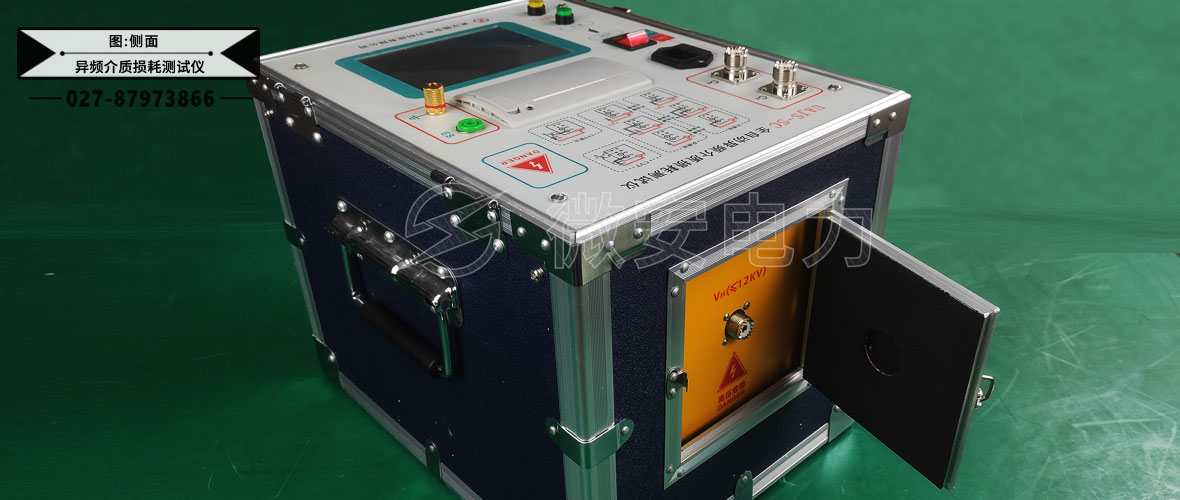

异频介质损耗测试仪

异频介质损耗测试仪

异频介质损耗测试仪

异频介质损耗测试仪

异频介质损耗测试仪

异频介质损耗测试仪

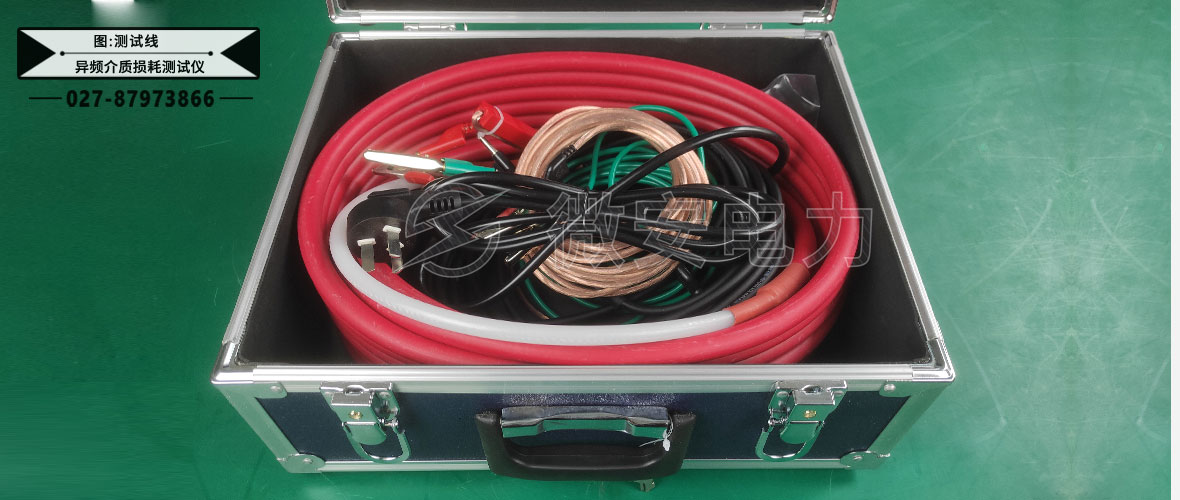

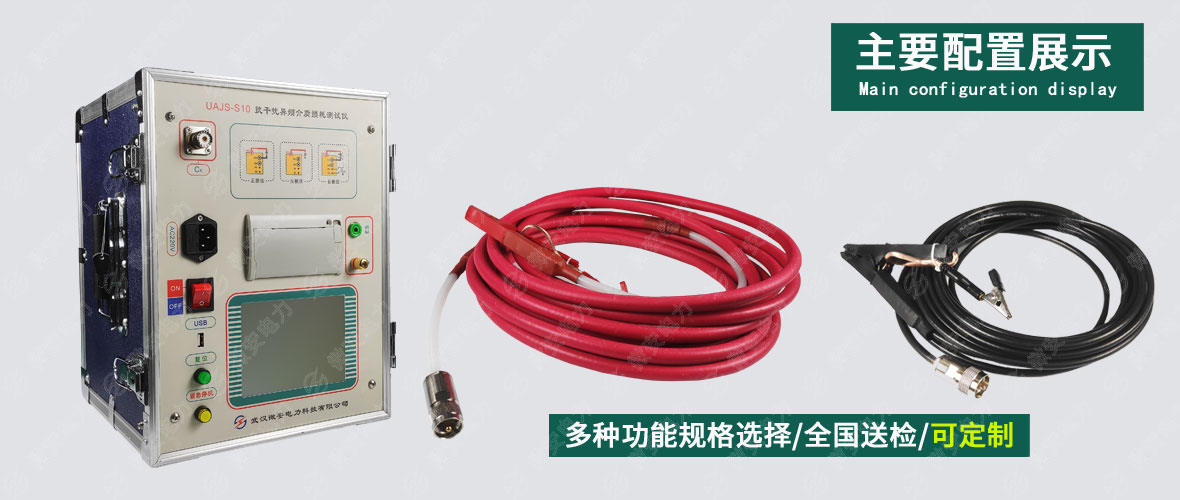

异频介质损耗测试仪附件配件   --------Accessories

本产品UAJS-S抗干扰异频介质损耗测试仪详细清单请以说明书或代销合同为准

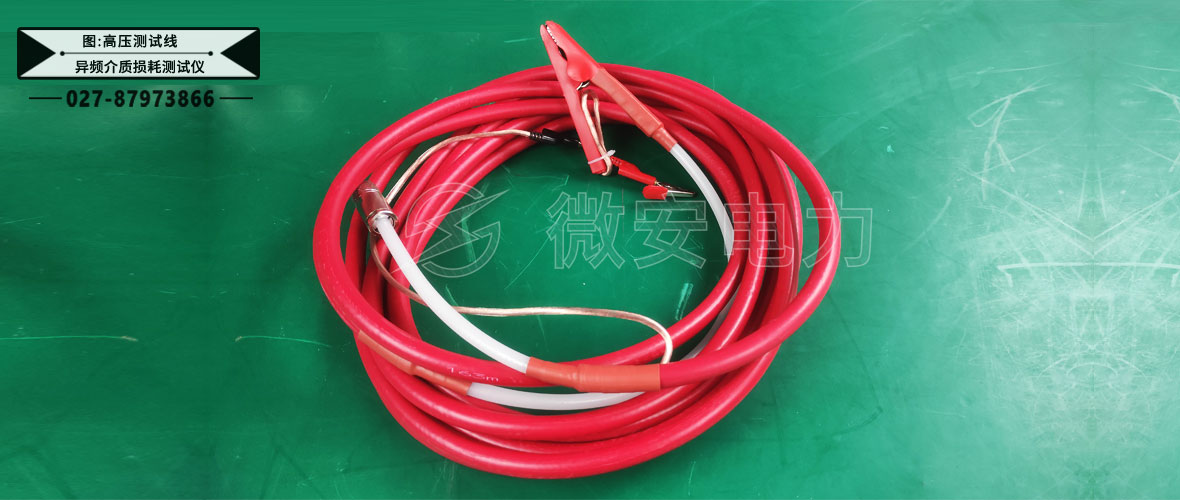

异频介质损耗测试仪 1台 高压输出屏蔽电缆 1根
试品输入电缆 1根 电源线 1根
打印纸 2卷 保险管5A 4支
接地线 1根 检验报告 1本
说明书 1本 合格证 1张

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

异频介质损耗测试仪技术应用   --------Technology application

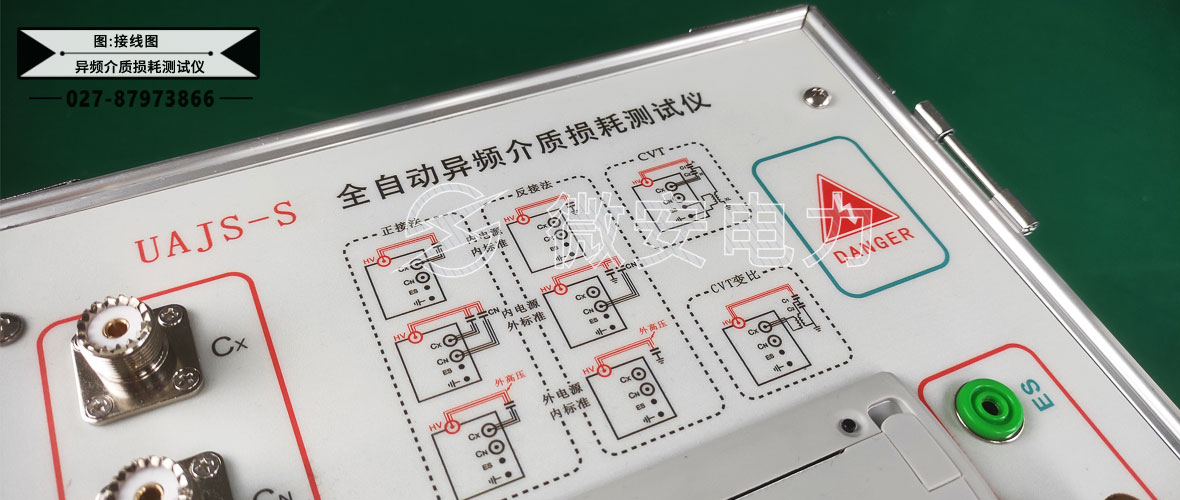

异频介质损耗测试仪接线

《GB50150-2016》中变压器绕组连同套管tanδ及电容量标准

• 《DL/T 596-1996电力设备预防性试验规程》也是如下要求

• 变压器电压等级≥35KV且容量≥10000kVA以上时应测量介质损耗因素(tanδ)

• 被测绕组的tanδ应≤出厂试验值的130%,当>130%时,应结合其他试验结果分析判断

• 现场测量温度与出厂试验温度不符合时,应换算到同一温度比较(参考标准附录C表)

• 变压器本体电容量与出厂值比较的允许偏差为±3%

《DLT596-2005》中变压器/电抗器绕组、电容型套管tanδ标准

• 绕组在在20℃时、35kV及以下≤1.5%、66~220kV≤0.8%、330~500kV≤0.6%

• 绕组tanδ与历年数值的比较不应该有显著变化(一般不大于30%)

• 电容型套管末屏对地绝缘电阻小于100MΩ时,其末屏对地tanδ应≤2%

• 电容型套管的电容值与出厂值或上一次试验的差别超过±5%时,应查明原因

• 电容型套管的允许的介质损耗因素(tanδ)请参考右表

异频介质损耗测试标准
异频介质损耗测试仪结果分析

异频介质损耗测试仪测试结果分析及含义

• tgx: 被试品的介质损耗值、Tanδ = tg (δ )

• Cx : 被试品的电容容量

• PF : 被试品的功率因素、PF = cos (θ)

• Ιx : 被试品的测试电流

• Pr : 容性设备的有功功率、Pr =Ux * Ιx * cos (θ)

• HV: 被试品的测试电压

• f : 被试品的测试频率
