变压器有载调压分接开关测试仪简介 ----Product introduction
有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。为此，我公司成功的研制了本测试仪器，该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。
仪器智能化程度高，全部中文菜单提示，操作简单。仪器体积小、重量轻、抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发、供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器
变压器有载调压分接开关测试仪优势 ----Product advantages
1、输出电流大，适合测试更小的过渡电阻。
2、具备更丰富的电流输出挡位，适合不同类型的试品测试。
3、具有完善的保护电路，可靠性强。
4、7寸全触控工业级彩色液晶屏，分辨率高达1024×600，全视角显示，亮度高达400cd/m2,户外显示更清晰，触控面板采用防爆玻璃，更适合工业环境使用。
5、全功能旋钮操作和触控操作互为备份，为您带来双重操作保障，并配合全新的UI显示系统，为用户带来安全、便捷的操作体验。
6、配备高速热敏打印机，便于数据打印。
7、具有本机存储和优盘存储，并配合上位机软件，使波形分析更加方便。
变压器有载调压分接开关测试仪参数 ----Technical parameter
| 三相恒流源，充电电流 | 1A档 |
| 0.5A档 | |
| 0.3A档 | |
| 过渡时间测试量程 | 0.1ms～300ms |
| 过渡电阻最大量程 | 0mΩ~60Ω |
| 过渡电阻测量范围 | 1.0A挡 : 1.0Ω～20Ω |
| 0.5A挡 5.0Ω～40Ω | |
| 0.3A挡 6.0Ω～60Ω | |
| 过渡电阻准确度 | ±(读数×5%+0.1Ω) |
| 过渡时间准确率 | ±1ms |
| 时间分辨率 | 0.1ms |
| 电阻分辨率 | 0.01Ω |
| 尺寸重量 | 主机4.7kg (不含测试线) 主机325mm×225mm×125mm |
| 附件--------- | |
| 工作电源 | AC220±10% / 50/60Hz |
| 工作环境 | -10℃～50℃ / ≤90%，不结露 |
变压器有载调压分接开关测试仪图片 ----Picture display

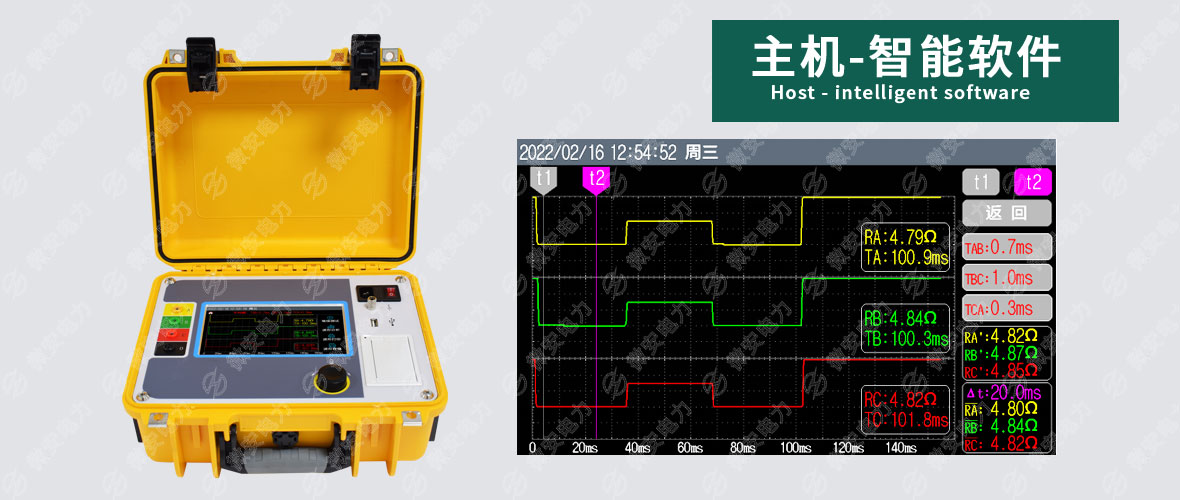

UAYZ-3000变压器有载调压分接开关测试仪-主机展示

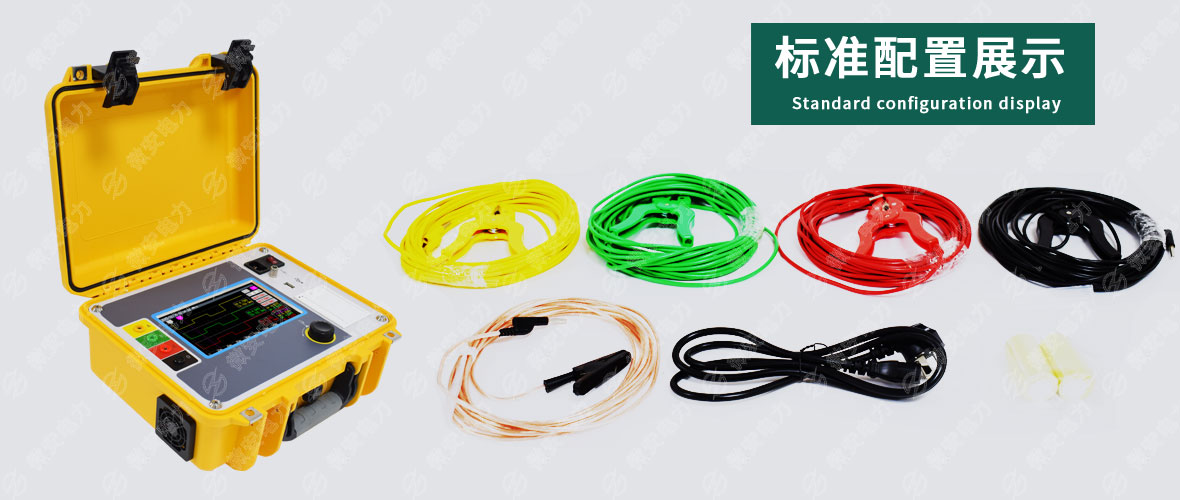

UAYZ-3000变压器有载调压分接开关测试仪测试接线

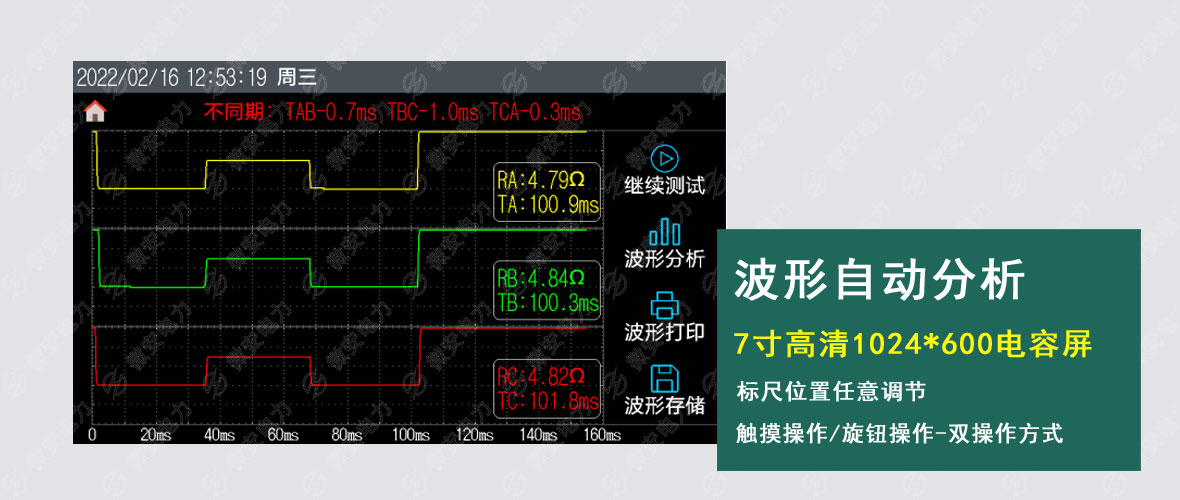

UAYZ-3000变压器有载调压分接开关测试仪分析软件

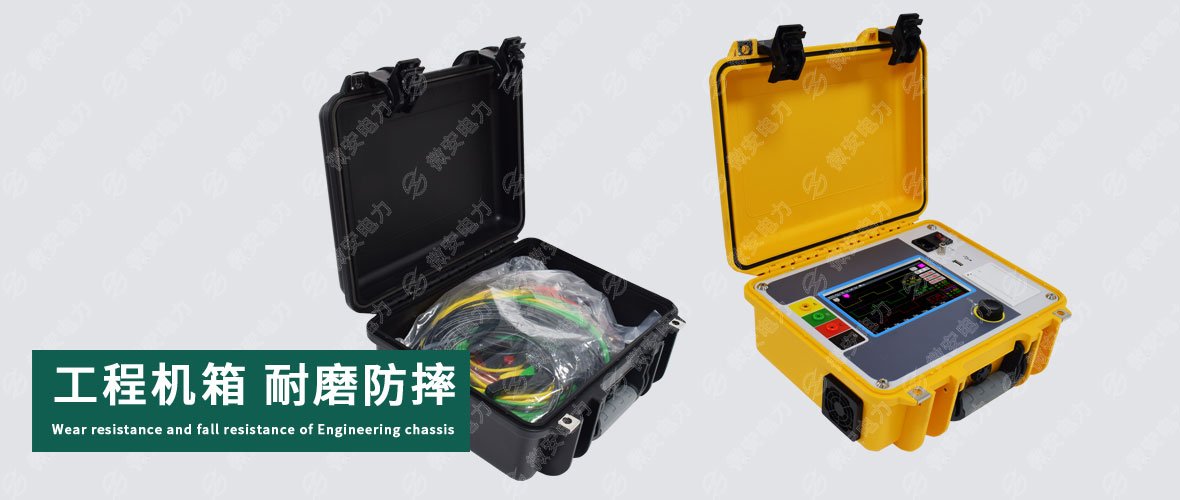

UAYZ-3000变压器有载调压分接开关测试仪机箱外观

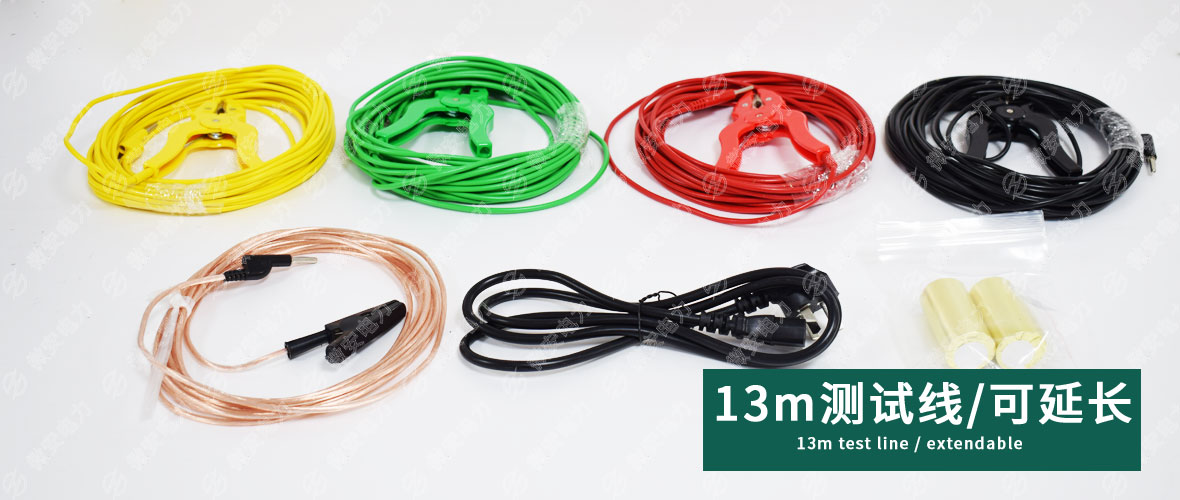

UAYZ-3000变压器有载调压分接开关测试仪测试线
变压器有载调压分接开关测试仪附件配件 --------Accessories
本产品UAYZ-3000变压器有载调压分接开关测试仪详细清单请以说明书或代销合同为准
| 黄绿红黑测试仪 | 1套/13米 | 打印纸 | 2卷 |
| 三芯电源线 | 1条 | 使用说明书 | 1份 |
| 250V/2A保险管 | 3只 | 出厂检测报告 | 1份 |
| 合格证 | 1份 |
变压器有载调压分接开关测试仪技术应用 --------Technology application
测试变压器过渡电阻与过渡时间的意义
• 过渡电阻阻值测试的目的是检查过渡电阻与引线 , 接线端子等连接是否良好
• 过渡电阻的阻值增量与出厂铭牌数据对比不超过 10%为合格。
• 过渡时间的测试值应符合制造厂技术要求
• 过渡时间的不同期，规程中均没有明确的规定，一般是不大于 5 毫秒

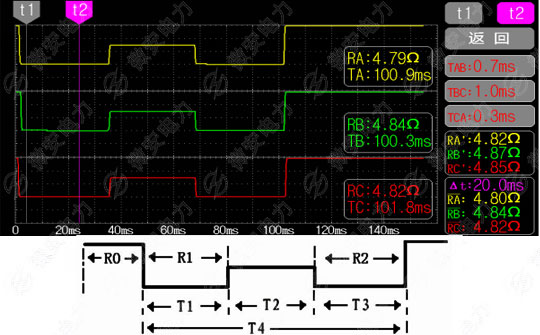

• R1：过渡电阻1 、 R2：过渡电阻2、
• T1：过渡电阻1运行时间 、T2：桥接时间、 T3：过渡电阻2运行时间、 T4：过渡时间
