三卷变压器变比组别测试仪

UABC-330三卷变压器变比组别测试仪

三卷变压器变比组别测试仪可以同时对三卷变压器的高、中、低三侧绕组进行变比测试, 彻底的解决了使用传统的变压器变比测试仪,去多次测试三卷变高压/中压、高压/低压费时的问题.....
说明书 打印产品 产品ID: 280
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「三卷变压器变比组别测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 三卷变压器变比组别测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

三卷变压器变比组别测试仪简介   ----Product introduction

三卷变压器变比组别测试仪是一款可以同时对三卷变压器的高、中、低三侧绕组进行变比测试的专用仪器, 传统的变压器变比测试仪都是针对两卷变压器的,虽然测试三卷变压器,也可以完成测试,但是比较耗费时间,需要测试高压/中压、高压/低压两组数据

微安电力从用户角度出发,研发了这款三卷变压器测试仪,旨在为了提高工作效率,一次接线,即可完成变压器对变比组别测量的全部项目,使用起来非常方便。

三卷变压器变比组别测试仪又称三卷变变比测试仪 特种变压器变比组别测试仪 特种变压器变比测量仪 Z型变压器测试仪 三卷变压器变比测量装置,变压器变比测试系统。

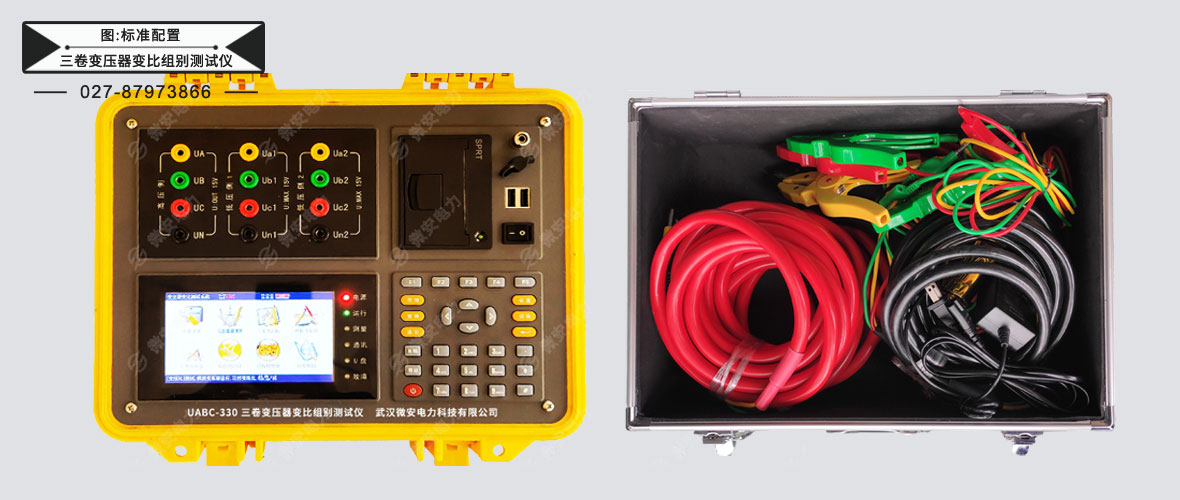

三卷变压器变比组别测试仪标准配置

三卷变压器变比组别测试仪标准配置

主要特点    ----Main features

1、可对各类型的单、三相变压器进行变比和组别的测试。
2、真正三相测试
3、一次完成测量AB、BC、CA三相的变比值、相角值、误差、分接位置、分接值等参数,可自动识别组号(0-11等同于1-12)。
4、一次测试即可对三卷变压器实现高压/中压、高压/低压两组数据同时测量出结果
5、相角测量功能:可测量高、低压侧之间的相位角(0-360°),可对非整点的移相变压器进行变比和角度的测量。
6、六角图显示功能:测试结果以数字和六角矢量图显示,直观的看出变压器连接组别情况。
7、盲测功能:无需选择接线方式及接线组别,测量Y/△、△/Y变压器无需外部短接,可对没有铭牌的变压器进行变比和组号的测量。
8、分接测试:能测量在各分接开关位置的变比及变比误差,额定变比只需输入一次,即可自动计算出各分接位置的变比误差。
9、采用5寸高清真彩液晶屏,显示数据效果和矢量图效果直观细腻。
10、内含锂离子充电电池,现场无需任何电源即可完成测试工作,一次充满可以连续进行500次以上的测量。

三卷变压器变比组别测试仪参数   ----Technical parameter

变比测量范围 0.9~10000
测量速度 5秒内完成单相变测试,10秒内完成三相变测试
精度 高压侧电压的测量精度0.05%
低压侧电压的测量精度0.1%
相角 分辨率:0.01°
测量精度:0.1°
变比精度 分辨率:0.0001
0.1%(0.9-200)
0.2%(200-2000)
0.3%(2000-10000)
可根据用户要求可订制全量程0.1级的设备
测试输出电压 三相5-20V自适应
充电电压 8.4V
充电电流 ≤2A
充电时间 约3小时
使用时间 大于8小时
使用环境温度 -10℃~40℃
使用环境湿度 <90%  不结露
主机尺寸 320×240×130
重量 2.3Kg(不含测试线)

三卷变压器变比组别测试仪图片   ----Picture display

三卷变压器变比组别测试仪面板

三卷变压器变比组别测试仪面板

三卷变压器变比组别测试仪附件配件   --------Accessories

本产品UABC-T三卷变压器变比组别测试仪详细清单请以说明书或代销合同为准

三卷变压器变比组别测试仪 1台 打印纸 2卷
测试钳(高压侧) 1套(黄绿红黑) 充电器 1个
测试钳(低压侧) 1套(黄绿红) 检验报告 1本
合格证 1张 说明书 1本
注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
