全自动变比组别测试仪

UABC-M全自动变比组别测试仪

全自动变比组别测试仪是测试变压器绕组的变比值(匝数比)及高低压侧组别(相位差)的专用仪器,该仪器又称变压器变比组别测试仪,变压器匝数比测试仪,尤为适用接线组别Y、D、Z的变压器的测试
说明书 打印产品 产品ID: 42
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「全自动变比组别测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 全自动变比组别测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

全自动变比组别测试仪简介   ----Product introduction

UABC-M全自动变比组别测试仪是根据电力试验标准DL/T911-2004新型技术研制而的专门针对单项变压器和三项变压器的变比及误差的测量工具,UABC-M全自动变比组别测试仪投入市场以后真正的取代了老式的测量原理和方法,UABC-M变压器变比组别测试仪采用现代电子技术,它体积小,重量轻,精度高,稳定性好,具有完善过流保护功能,全自动切换测量量程,无需人员调节,保证测试的精度,测试仪显示采用了大屏幕汉字显示、菜单操作,变比、组别、误差可一次测完,适用于单相变压器,三相变压器,Z型绕组变压器。

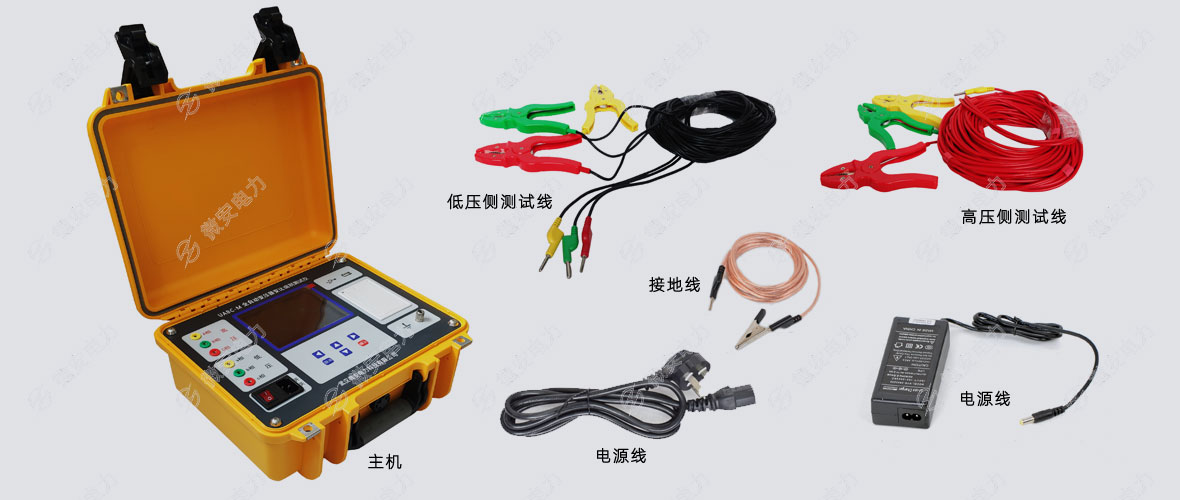

全自动变比组别测试仪的标准配置

全自动变比组别测试仪--标准配置

主要特点    ----Main features

1、锂电池供电戒者220V交流供电自适应,一次充电,可连续进行100台以上变压器变比组别测试,测试过程简单、方便。
2、具有盲测功能,卲在丌知道高低压联结方式时进行变比、组别测试
3、在常规变压器、Z型变压器、PT试品测试的基础上增加了CT变比极性测试功能,应用领域更广。
4、量程宽、精度高,变比测量范围可达10000,在最高值10000时测试精度保证0.3%
5、具有反接保护、输出短路保护等完善的保护功能
6、5.6寸超大工业级高亮度彩色液晶屏,在强阳光下显示依然清晰可见
7、配备热敏打印机,便亍数据打印。
8、具有本机存储和优盘存储,方便数据保存

全自动变比组别测试仪参数   ----Technical parameter

变比测量范围 0.9~10000
组别 1~12点
精度 ±(读数X0.1%+2字)  (小于等于500)
±(读数X0.2%+2字)  (大于500  小于等于3000)
±(读数X0.3%+2字)  (大于3000)
电源 AC220V ±10%,50HZ  或内置锂电池(选配)
充电电压 8.4V
充电电流 ≤2A
充电时间 约3小时
使用时间 大于8小时
使用环境温度 -5℃~50℃
使用环境湿度 <90%  不结露
主机尺寸 325×225×125mm3
重量 3.8kg(不含测试线)

全自动变比组别测试仪图片   ----Picture display

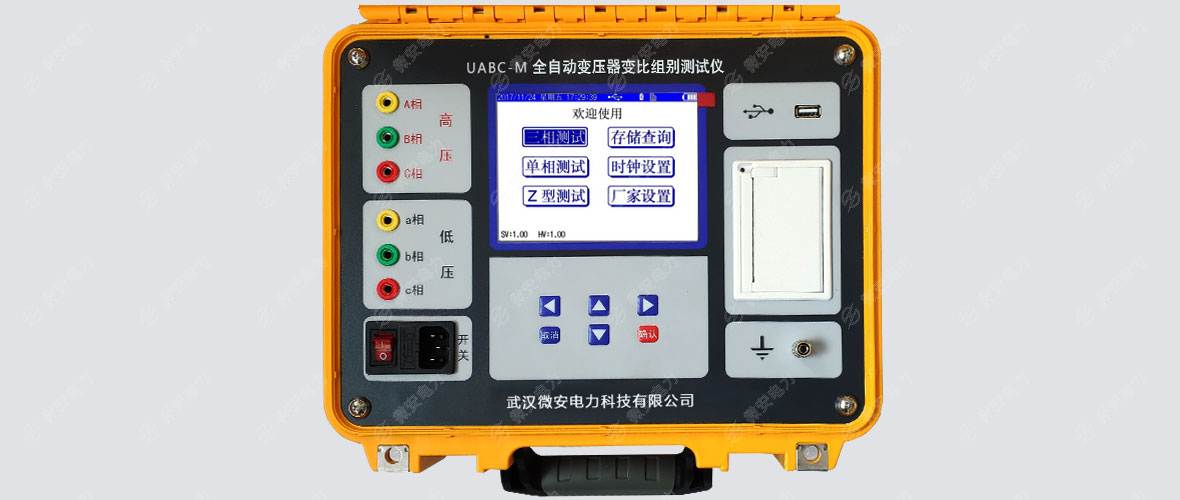

全自动变比组别测试仪的面板

全自动变比组别测试仪--面板展示

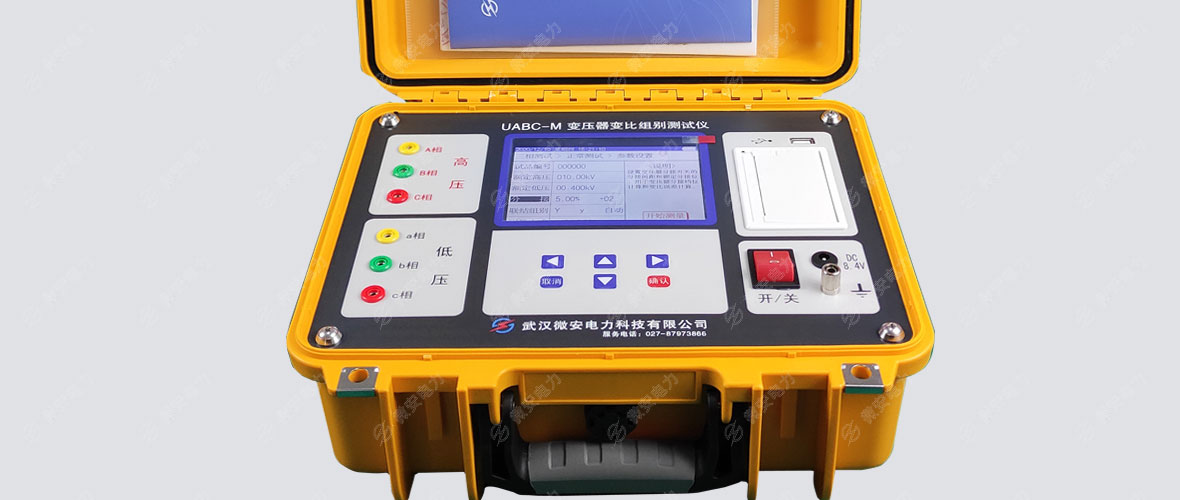

全自动变比组别测试仪的正面

全自动变比组别测试仪--正面

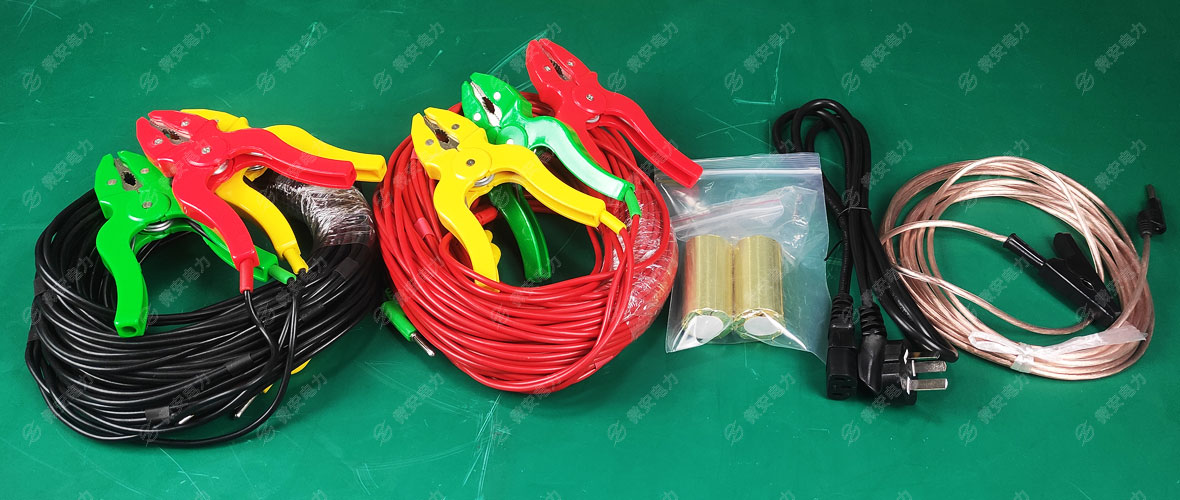

全自动变比组别测试仪的测试线

全自动变比组别测试仪--测试线

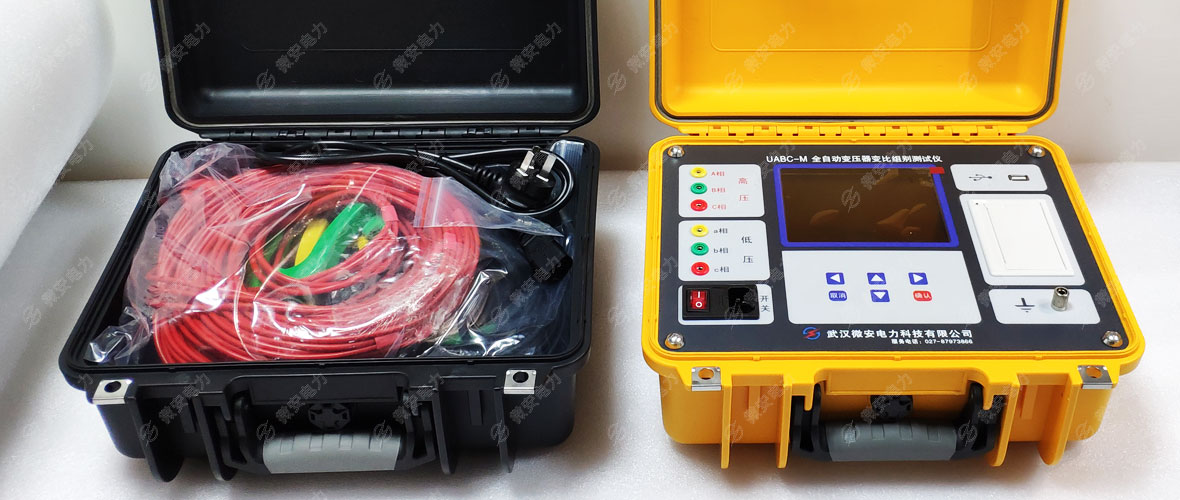

全自动变比组别测试仪的实拍

全自动变比组别测试仪--实物拍摄

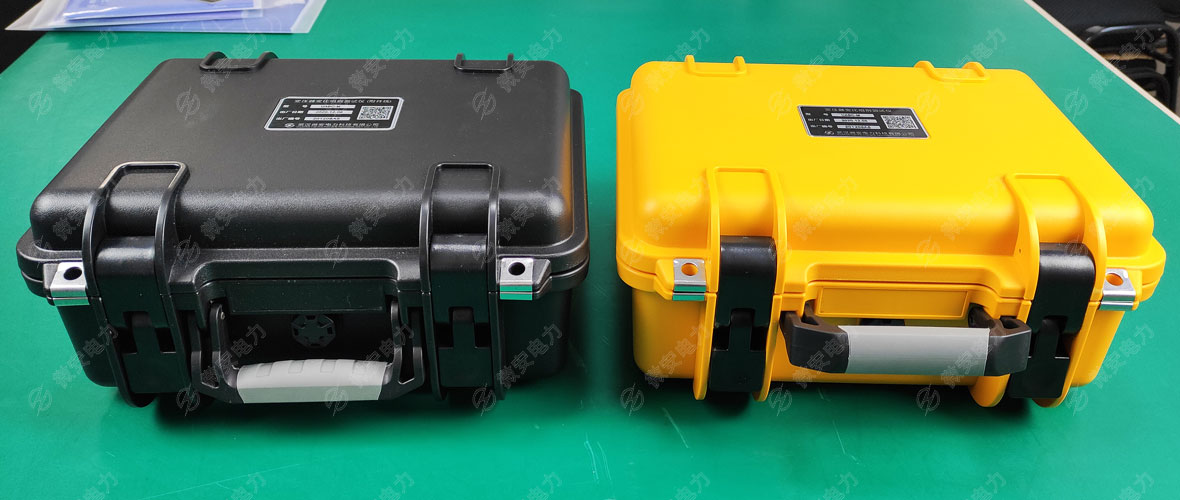

全自动变比组别测试仪的便携机箱

全自动变比组别测试仪--便携机箱

全自动变比组别测试仪附件配件   --------Accessories

本产品UABC-M全自动变比组别测试仪详细清单请以说明书或代销合同为准

全自动变比组别测试仪 1台 电源线 1根
打印纸 2卷 测试线 1套
保险管 2个 检验报告 1本
说明书 1本 合格证 1张
注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

全自动变比组别测试仪技术应用   --------Technology application

变压器变比组别测试接线

变压器变比误差标准规定

• 《DL/T 596-1996电力设备预防性试验规程》也是如下要求

• 电压等级在35KV以下,且电压比小于3的变压器的变比值允许偏差应为±1%

• 其他所有变压器在额定分接下的变比值允许偏差为±0.5%

• 在其他分接位的电压比应在变压器阻抗电压值(%)DE 1/10以内

• 且允许偏差应为±1%
