电压互感器PT励磁特性试验方法

电压互感器，简称PT，当然也有简称TV和YH的，它是电力系统中重要的组成部分，目前按类别主要分为电磁式和电容式两种，本文是介绍关于电磁式PT的励磁特性试验方法。

一、试验目的

电压互感器励磁特性试验是用于检查电压互感器铁芯质量，鉴别电压互感器磁化曲线的饱和程度，判断电压互感器有无匝间短路，也可用于根据磁饱和特性配置正确的互感器，可有效避免电压互感器产生磁铁谐振，产生过电压

二、试验所需设备

UAFA-401 互感器特性综合测试仪

三、试验接线

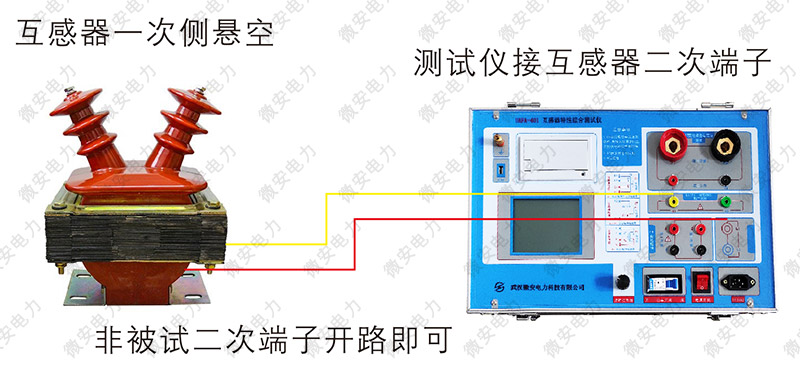

1、先将电压互感器的一次绕组AX端高压线拆解，并与互感器本体保持足够的安全距离，

2、将互感器特性综合测试仪的电压输出端接入电压互感器的二次端，其他不用的二次端，保持开路状态即可。

四、试验步骤

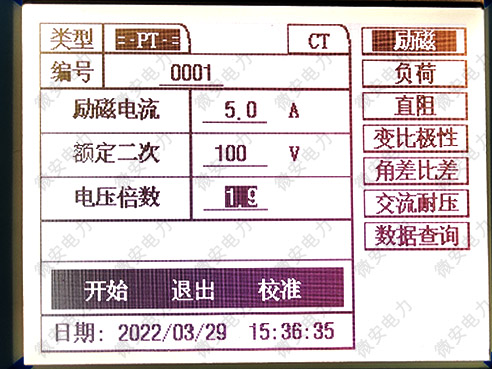

1、选择到PT测试模块，输入励磁电流，额定二次电压，电压倍数

2、需要注意的是，电压倍数的设置， 按照规范，10kV电压互感器是需要测试到2.28倍的Un的，现场根据额定电压进行设置，一般不超过3倍, 不过一般拐点都没有这么高，我们一般还是都设置到1.9倍就够用了。

五、试验结论

在得到测试结果后，对于结果的判断可选择与出厂数据对比，如没有出厂数据，可参考规范进行判定，具体的PT电压互感器励磁特性合格标准可参考前文《电压互感器(PT)励磁特性拐点电压合格标准》
