如何区分全绝缘和半绝缘电压互感器?
在日常的售后技术支持工作中,有不少客户询问如何判别互感器是全绝缘还是半绝缘,其原因是因为判断其绝缘等级,进而确定对其施加何种耐压方式,因为全绝缘的电压互感器是可以进行外施工频耐压试验的,而半绝缘的电压互感器只能进行感应耐压试验。
目前对两种绝缘等级的互感器进行区别的方式,主要是通过外形区分,下面先明确一下两种绝缘等级的电压互感器的外形
一、全绝缘电压互感器
全绝缘电压互感器:即一次绕组的各个部分(包括出线端在内)都是对地绝缘的,而且绝缘水平与额定绝缘水平一致的电压互感器。
全绝缘电压互感器可不接地运行,也可以直接接地运行。一般情况下,它连接两相之间,主要测量线路的电压。全绝缘电压互感器不仅可以采取半绝缘保护措施,还可以在高压中性点串联电阻消谐,在正常情况下,全绝缘电压互感器基本处于降压状态,所以励磁性能比较好
二、半绝缘电压互感器
半绝缘电压互感器:即一次绕组的一端对地是不绝缘的单相电压互感器,如直接接地的电压互感器,或两端绝缘水平并不都与额定绝缘水平一致的三相电压互感器,例如用于星形连接点直接接地的高压互感器。
半绝缘电压互感器必须直接接地运行,因为它的一次绕组是接相的,主要是测量相的电压。
三、两种电压互感器的区分方式

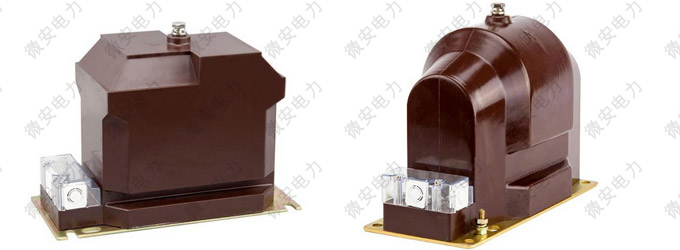

因其尾端承受的绝缘水平不一样, 全绝缘的互感器一次绕组的首端与尾端,是同一绝缘水平, 所以在一次是有两个比较大的引出端子
而半绝缘电压互感器的一次绕组尾端,是需要直接接地的, 一般在外壳下方引出,所以在首端只能看到一个端子。
