电压互感器(PT)励磁特性拐点电压合格标准

互感器励磁特性测试又称互感器伏安特性测试，日常检修中对于电流互感器（CT）励磁特性测试及拐点电压测试均已是常规试验了，其结果的分析在前面《如何通过伏安特性测试误差曲线结果判断互感器是否合格？》已经详解过了

但对于电压互感器(PT)的励磁特性及拐点电压测试， 有许多试验工作者们不太了解其合格的判定标准，下面就简单交流一下。

请注意，本文中所描述的测试要求及判断标准均引用自 国网公司十八项重大电网反事故措施（修订版）

一、 10kV电压互感器励磁特性测试要求

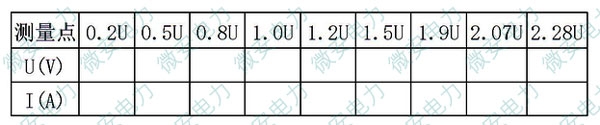

10kV PT励磁特性测量点应至少包括0.2Un、0.5Un、0.8Un、1.0Un、1.2Un、1.5Un、1.9Un、2.07Un、2.28Un等9个点，（其中U为二次绕组标称额定电压，下同）格式如下：

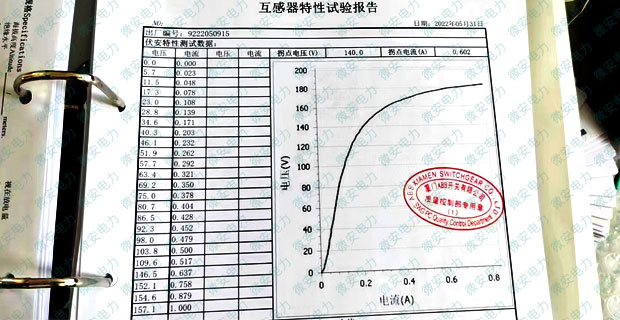

二、 35kV电压互感器励磁特性测试要求

35kV PT励磁特性测量点应至少包括0.2Un、0.5Un、0.8Un、1.0Un、1.2Un、1.5Un、1.9Un、2.0Un、2.20Un等9个点

三、 电压互感器(PT)拐点电压合格标准

1、对于新投的电压互感器，交接时必须测量励磁特性，要求拐点电压大于1.9Um/√3，拐点电压下的励磁电流应小于1 A，三相励磁电流差不应超过30%

2、对于已投运的电压互感器，应在停电时复测励磁特性数据并存档保存；对拐点电压低于1.5Um/√3时，应争取进行更换处理；对拐点电压高于1.5Um/√3且低于1.9Um/√3时，可通过安装相应消谐装置来减少或抑制谐振过电压；对拐点电压高于1.9Um/√3时，在未发生过高压熔丝熔断或互感器损坏情况下，可暂时不安装消谐装置。
