变频互感器测试仪自检方法

在变频互感器测试仪的日常技术支持工作中，由于用户经常测试各个电压等级的互感器， 除了常规P级保护级别CT电流互感器，也经常有TPY、TPZ等暂态等级的互感器，尤其是在测试励磁特性这一项目时，时长遇到变频互感器测试仪测试得不到数据的情况，这种时候，往往都对仪器产生了怀疑，是否是因为仪器损坏测不到数据，还是因为测试手法上的原因，导致得不到测试数据。

所以此时对变频互感器测试仪进行现场故障判断就尤为重要，下面就现场自检的方法详细说明

一、变频互感器测试仪的电压自检

1、准备好一块准确的数字万用表

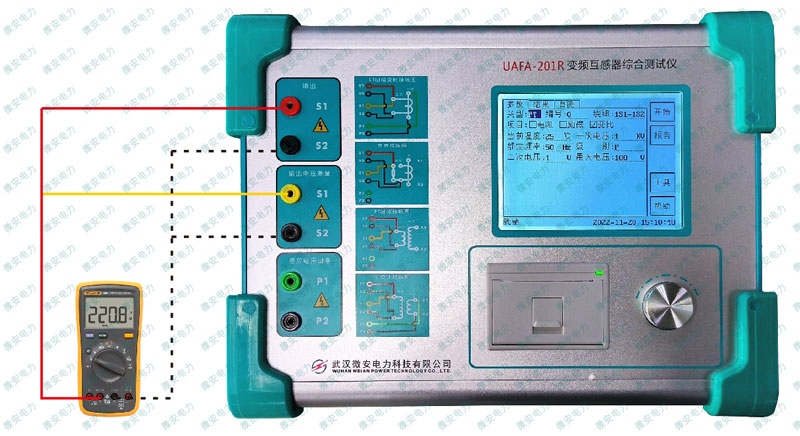

2、按上图连接好测试线，将S1短接另一个S1， S2短接另一个S2，再把S1和S2两个端子，接入数字万用表的电压档

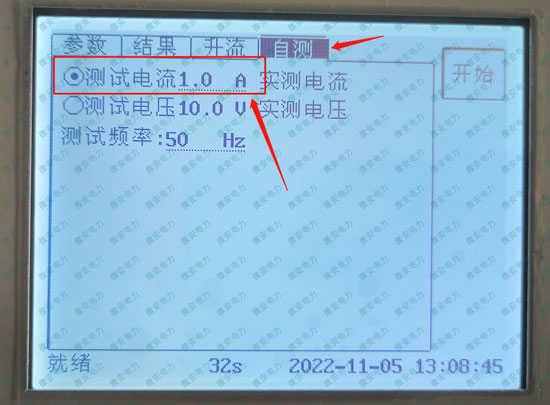

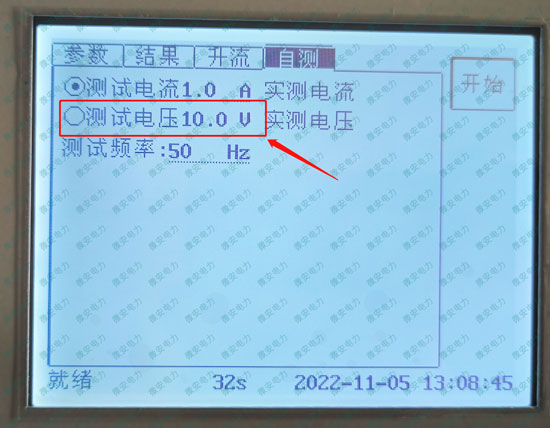

3、选择变频互感器测试仪的"自测"选项， 调节选项到"测试电压"，并进行输出

4、用万用表电压档测量S1和S2之间的电压，若与实际电压相符，说明设备能够输出电压且电压测量环节正常

二、变频互感器测试仪的电流自检

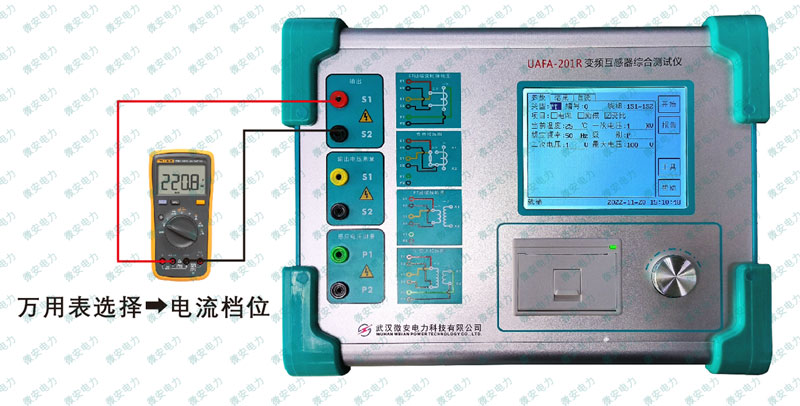

1、按下图连接好测试线，即电压回测的S1、S2不接 ， 只在输出的S1和S2之间串入万用表电流档

2、若万用表测量的电流与实际电流相符，说明设备能够正常输出电流且电流测量环节正常。
