隔离开关触头压力的测试方法

测试方法背景概述: 在各类检修导程（规程）、标准中都有关于测量触指接触压力的规定，推荐的测量工具 为弹簧秤，在实际工作中，测量触指压力要在高空，用弹簧秤测压力不但不方便、不准确 也不安全，有些结构的隔离开关的触指压力用弹簧秤根本无法测量（如剪刀式）。所以， 要求测量触指接触压力只是一纸空文

本公司在结合目前电力行业的检修现状，研发了一种用于测量高压隔离开关触指压力的高压隔离开关触指压力测试仪，它只要将测试钳模拟触头的传感器在每对触指接触位置张开一下，就能显示出触指此时的接触压力并记忆。有效解决了测量触指压力的一大难题。高压隔离开关触指压力测试仪也可用于隔离开关制造厂对触指压力的检验;改变压力传感器的形状也能测量断路器的触指压力。

一、隔离开关触头压力的测试背景

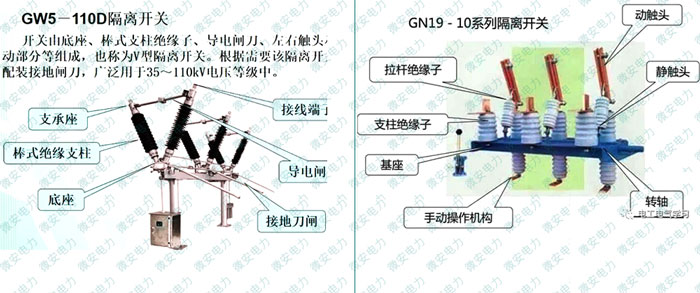

隔离开关是电力系统中使用量应用范围广泛的高压开关设备。由于户外隔离开关是完全暴露在大气环境中工作、受环境气候条件影响直接严重的电气设备，它的运行条件比较恶劣，容易产生机械或电气方面的故障。尤其是触指接触部分容易受雨水、灰尘及有害气体的侵袭产生接触不良而导致发热，提供触指压力的弹簧会因发热而退火使压力降低，这样更导致触指发热形成恶性循环烧坏触指酿成事故。

二、隔离开关触头压力的测试方法

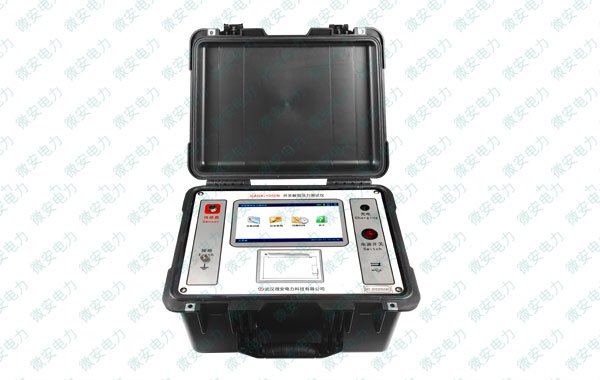

1、检查并调试好上述高压隔离开关触指压力测试仪，确认仪器正常且准确。

2、将调整好的模拟触头在需要测量的触指与触头接触线处，用手握住手柄使前端张开至规定值，此时测试仪液晶上显示两组数字，一组是随模拟触头感受压力的大小显示瞬时值，随着压力值的微小变化，数值都有变化;另一组跟踪模拟触头感受压力的峰值压力显示并自动锁定。

3、整个测量采样过程最多记录为3分钟，此过程中，观察液晶显示数据，大约3-5秒测试完成后，当用户发现测量值基本稳定后，按一下【确定】键完成测量

4、最后数据会自动存储到SD卡中。此时屏幕提示是否打印数据，整个测试过程完成

武汉微安电力是国内专业的隔离开关触指压力测试仪的生产厂家，具有自主研发团队，可对各种常规及非标的触头压力测试方案完成开发项目，可承接各种科技项目，如您需要详细了解，欢迎致电我司。
