变压器套管介质损耗测试接线及试验方法

在日常的技术支持工作中，关于我司销售的UAJS-S异频介质损耗测试仪，遇到比较多的问题就是客户咨询电容式变压器套管的测试方法及测试结果的分析，有相当一部分用户熟悉测试35kV变压器整体绕组的测试，但不熟悉110kV及以上的电力主变压器的套管的介质损耗测试，也是因为35kV变压器出厂时，套管与绕组就是整体装配好了， 而大型电力变压器则不同，均是现场进行安装，在现场安装以前，由于运输的等原因，也依据GB50150交接试验规范，我们是需要现场进行测试的。

一、变压器套管的结构介绍

为便于文中后面的阐述，我们需要先介绍变压器套管的结构及组成，下图是变压器套管的机构图解，我们先熟悉下各个部位名词，电容式套管是由主绝缘电容芯子，外绝缘上下瓷件，连接套筒，油枕，弹簧装配，底座，均压球，测量端子，接线端子，橡皮垫圈，绝缘油等组成。

二、变压器套管介质损耗的测试接线

1、正接线测试--主绝缘对对末屏/常规测试

1、首先接好介质损耗测试仪的安全地线

2、 按上图示，将介质损耗测试仪的高压输出线 接至套管的引线接头，注意是使用大夹子，小夹子悬空即可

3、 将测试仪的Cx线接至套管末屏引出的试验抽头，Cx测试线中的小夹子可接至法兰盘上

4、设置好测试仪的的参数，主要是 “正接法” “测试电压--最高可设置10kV” “测试频率” 设置完成长按“启动”，仪器开始测试

5、 特别需要注意，为保证测试数据精确，套管应尽量对地保持悬空或良好绝缘测试。

2、反接线测试--末屏对地

反接法应用场景:按规范要求，电容型套管末屏对地绝缘电阻小于1000MΩ时，应测量末屏对地的介质损耗因素，且其结果不大于0.02

1、同样首先接好抗干扰异频介质损耗测试仪的安全地线

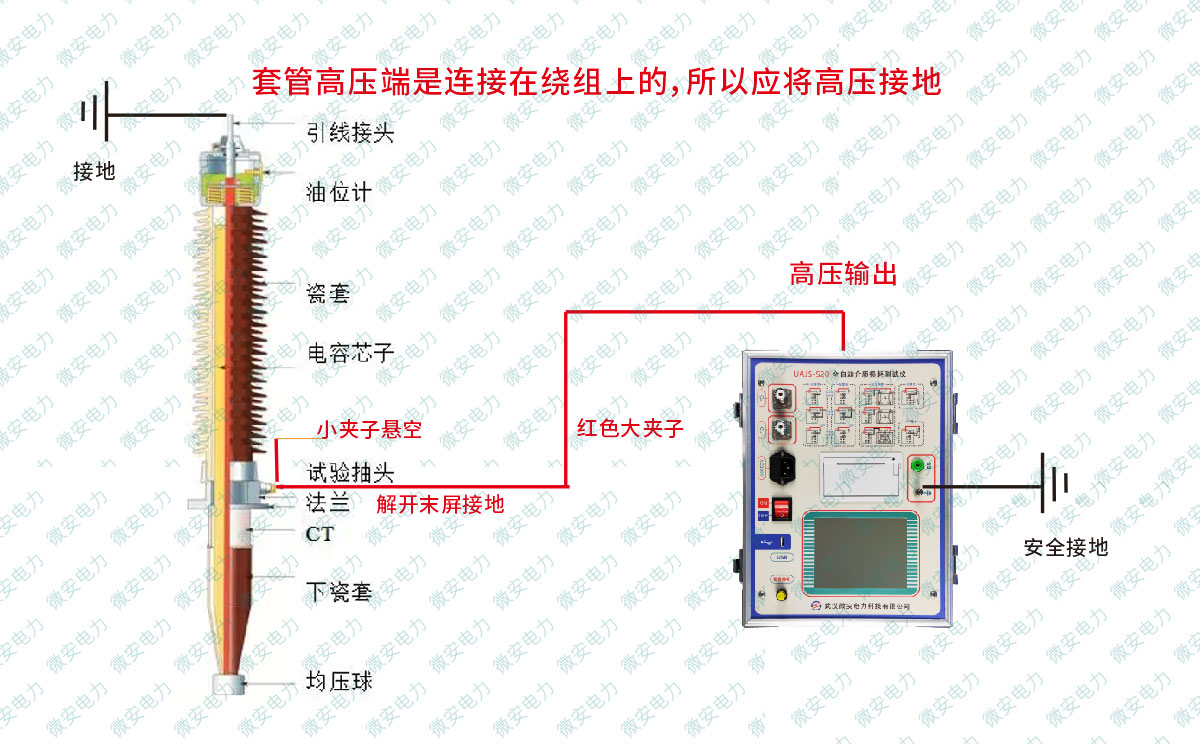

2、 按上图示，将介质损耗测试仪的高压输出线 接至末屏引出试验抽头

3、 测试仪的Cx线不需要接

4、设置好测试仪的的参数，主要是 “反接法” “测试电压-不超过3kV” “测试频率” 设置完成长按“启动”，仪器开始测试

5、 特别需要注意，反接法的适用范围，也要注意反接法的测试电压选择。

三、变压器套管介质损耗测试实拍接线

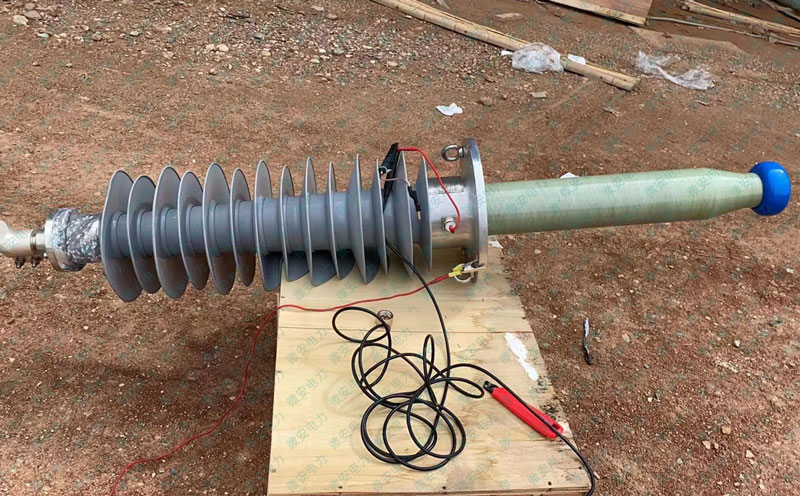

电容型变压器套管接线

变压器套管正接法接线

变压器套管介质损耗测试报告
