手持式局部放电测试仪

UAJF-800手持式局部放电测试仪

UAJF-800手持式局部放电测试仪主要用于对高压开关柜、环网柜、变压器、GIS、架空线路、电缆终端、电缆分支箱等设备的局部放电量进行检测,从而对这些电气设备进行绝缘状态的评估......
说明书 打印产品 产品ID: 302
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「手持式局部放电测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 手持式局部放电测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

手持式局部放电测试仪简介   ----Product introduction

UAJF-800手持式局部放电测试仪又称手持式局部放电巡检仪,主要应用于电力系统的绝缘检测,包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测,通过以下几项指标来衡量电气设备的放电程度:

局部放电强度检测:通过测量 1 个工频周期内的放电信号,根据放电脉冲序列中最大值(dB)来表征局部放电的强度。

局部放电频度检测:装置测量 1 个工频周期内的放电信号,提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。

手持式局部放电测试仪配置

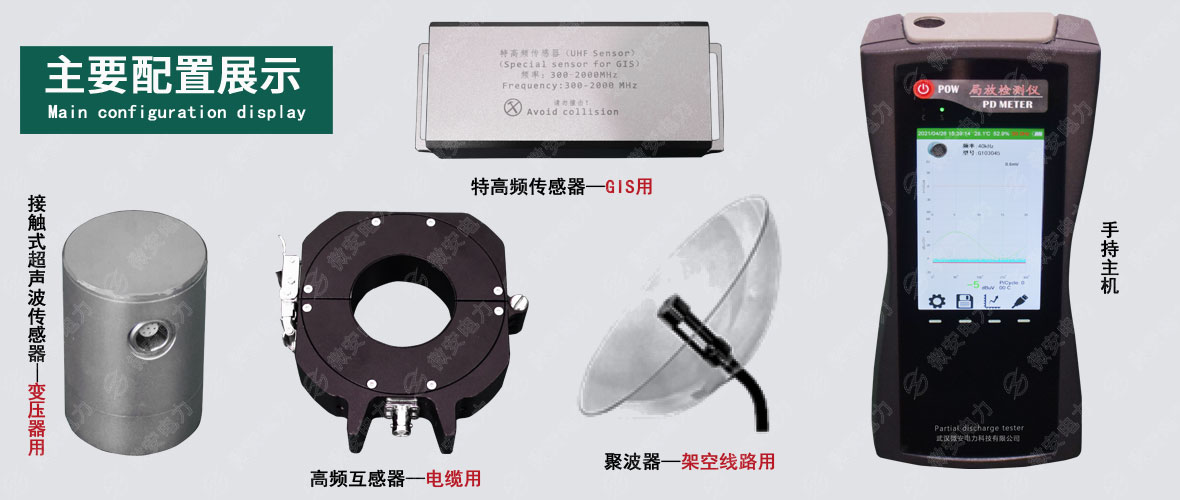

手持式局部放电测试仪-主要配置展示

手持式局部放电测试仪特点    ----Main features

1、配置不同传感器实现几乎所有的电气设备的局部放电检测;
2、 提供时域波形、PRPD、PRPS等多种放电图谱,实现不同放电类型的分析;
3、 人性化的人机界面方便不同设备的数据管理,包括历史数据变化趋势的追溯、横向与纵向数据分析,实现被测设备360°全面诊断;
4、 内置超声波传感器和暂态地电压(以下简称TEV)传感器,可外接变压器、GIS、架空线路、电缆等专用传感器;
5、采用非侵入式检测方式,测试过程中无需停电,无需额外配置高压源,比传统的脉冲式局部放电检测仪使用更加方便;
6、 测试带宽范围为30kHz ~ 2.0GHz,适用各种频段的检测原理;

手持式局部放电测试仪参数   ----Technical parameter

*TEV测量 *UHF 测量
测量范围 0-60 dBmV 检测频段 300-2000MHz
分辨率 1dB 测量范围 0-60 dBmV
精度 ±1dB 精度 <1dBmV
每周期最大脉冲 1400 传感器频段 300-2000MHz
测量频带 3~100MHz
*AA 测量 *AE 测量
测量范围 -6dBμV~68dBμV 测量范围 -6dBμV 至 68dBμV
分辨率 1dB 分辨率 1dB
精度 ±1dB 精度 ±1dB
传感器中心频率 40 kHz 频率范围 20~200 kHz

*HFCT 测量

传感器传输阻抗 5mV/mA
检测频率 1~30MHz
灵敏度 ≤50pC
*硬件
外壳 ABS
显示 4.0 寸RGB液晶屏
连接器 USB 接口(兼充电器输入)
3.5mm 立体声耳机插孔
外部超声波传感器输入
无线 wifi
无线同步基准
耳机 最小 8 欧姆
SD 卡 标配 16G ~ 64G
内置电池 3.7V/5000mAh 锂电池
工作时间 约 6 小时
充电器 AC 90-264V 或 DC 5V
使用温度 -20 ~ 50℃
湿度 20-85% 相对湿度
体积、重量 210*100*35(mm) 0.4KG(主机)

手持式局部放电测试仪图片   ----Picture display

手持式局部放电测试仪附件配件   --------Accessories

手持式局部放电测试仪技术应用   --------Technology application
