单相程控标准测试电源简介 ----Product introduction
单相程控标准测试电源又称单相程控精密测试电源、单相程控交流标准源,单相交流标准功率源,是一种电力标准模拟量输出的测试仪,单相程控精密测试电源能输出频率、相位、幅值在一定范围内任意可调的高精度、高稳定度的正弦电压和电流,用于电力行业工作时做校对使用,单相程控标准测试电源可以用于模拟电力系统实际工作中遇到的各种情况。由于标准功率源的工作对象一般都要消耗功率源的能量,所以要求功率源的输出是要能够带负载的,并且在负载变化时要保证输出的精度和稳定度。而实际上标准功率源工作的对象也是不固定的,有可能是各种各样的输入阻抗都不一样的表计,所以对于负载的适应能力是标准功率源的一项重要指标。
单相程控标准测试电源可以产生幅度可调、相位可调、频率可调、功率稳定的单相工频电压、电流信号。

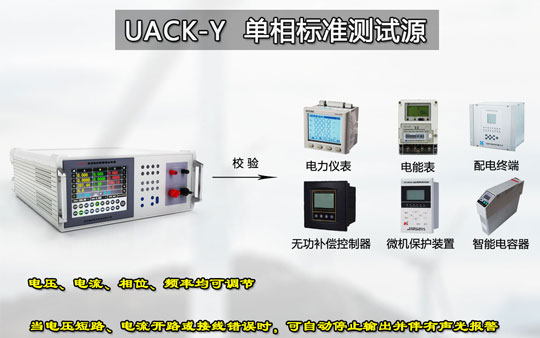

UACK-Y单相程控标准测试电源主要用于电能表、电压表、电流表、相位表、频率表、功率表、功率因数表等电力电测数字仪表的测试和检定,以及仪用电压互感器、电流互感器、钳形电流互感器等电量传感器的测试和检定, 电压变送器、电流变送器、功率变送器、功率因数变送器、频率变送器等电量变送器的测试和检定;无功补偿控制器、电力数据采集器、电能表现场校验仪、电力参数测试仪、电压监测仪、配电负荷监测仪、多功能电力仪表、负荷管理终端、失压失流计时器、配电自动化终端等仪器设备的测试和检定。
主要特点 ----Main features
1、电压、电流、相位、功率、功率因数和频率均为高精度、高稳定度标准信号输出,软件闭环。
2、电压、电流、相位、频率均可调节。
3、采用800×600大屏幕可触摸液晶显示屏,可实时显示9种电参数。
4、触摸屏上,以及前面板上均配置有操作按键,所有按键,一目了然。电压、电流、相位设有常用试验点,一键到位,操作起来方便快捷。
5、独有的即点即输功能,极大地简化了操作流程。
6、可配上位机通讯软件,通过上位机进行整机操作,通讯协议开放。
7、当电压短路、电流开路或接线错误时,可自动停止输出并伴有声光报警。
8、采用先进的功放技术,可靠性、稳定性大大提高。
单相程控标准测试电源参数 ----Technical parameter
输出范围 | 0V~600V | |
档位设置 | 600V、380V、220V、100V、57.7V,自动档位切换 | |
输出功率 | 额定30VA | |
调节细度 | 0.01%RG | |
调节范围 | (1-120)%RG | |
准确度 | ±0.1%RG | |
稳定度 | ≤0.02%/2min | |
失真度 | ≤0.3%(非容性负载) |
输出范围 | 0~100A | |
档位设置 | 100A(可扩展)、20A、5A、1A、0.2A、0.05A | |
调节范围 | (1~120)%RG | |
调节细度 | 0.01%RG | |
准确度 | 0.1%RG | |
稳定度 | ≤0.02%/2min | |
输出功率 | 100A量程:100VA | |
20A量程:50VA | ||
5A、1A、0.2A量程:20VA | ||
0.05A量程:10VA |
准确度 | 0.1%RG | |
稳定度 | 0.02%RG/2min |
调节范围 | 0°~359.99° | |
调节细度 | 0.02%RG/2min | |
准确度 | 0.05° |
调节范围 | 20Hz~80Hz | |
调节细度 | 0.001Hz | |
准确度 | 0.01Hz |
调节范围 | -1~0~+1 | |
调节细度 | 0.001 | |
准确度 | 0.001 |
工作环境温度 | 0℃~40℃ | |
相对湿度 | ≤85% | |
工作电源 | AC220V±15%,最大功耗400VA | |
尺寸 | 449mm×455mm×177mm | |
重量 | 18kg |
单相程控标准测试电源图片 ----Picture display

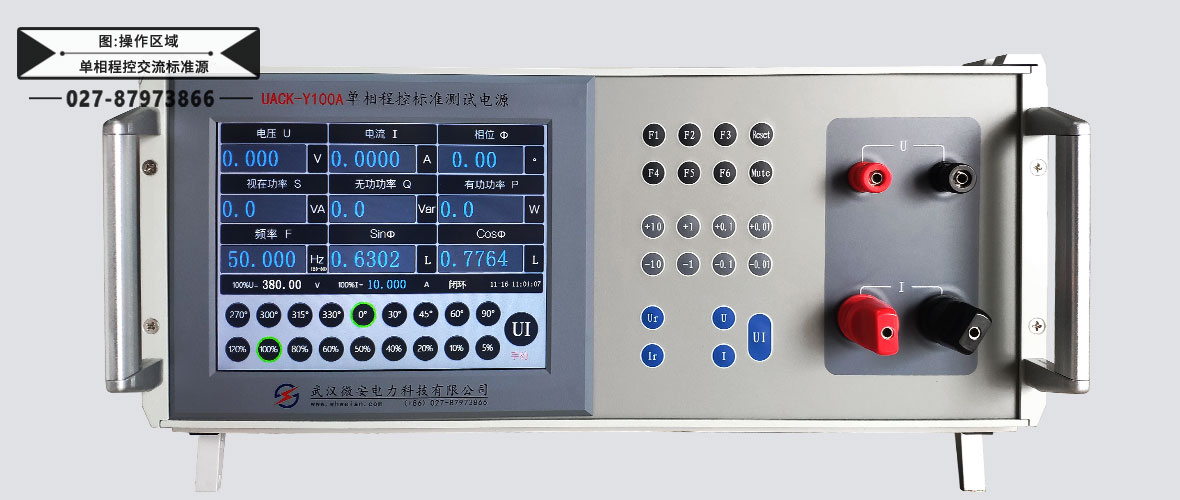

单相程控标准测试电源-操作区域

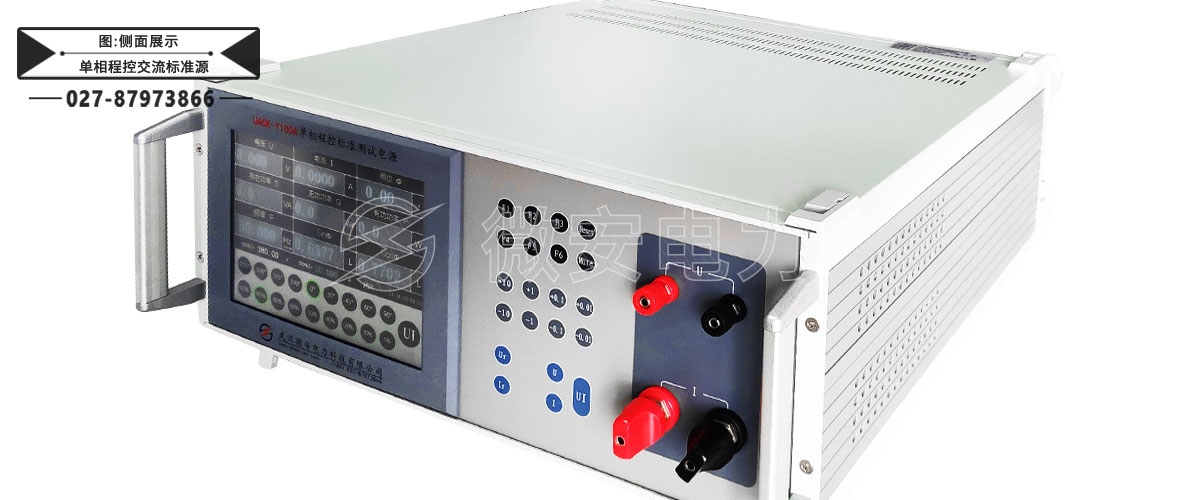

单相程控标准测试电源-侧面展示

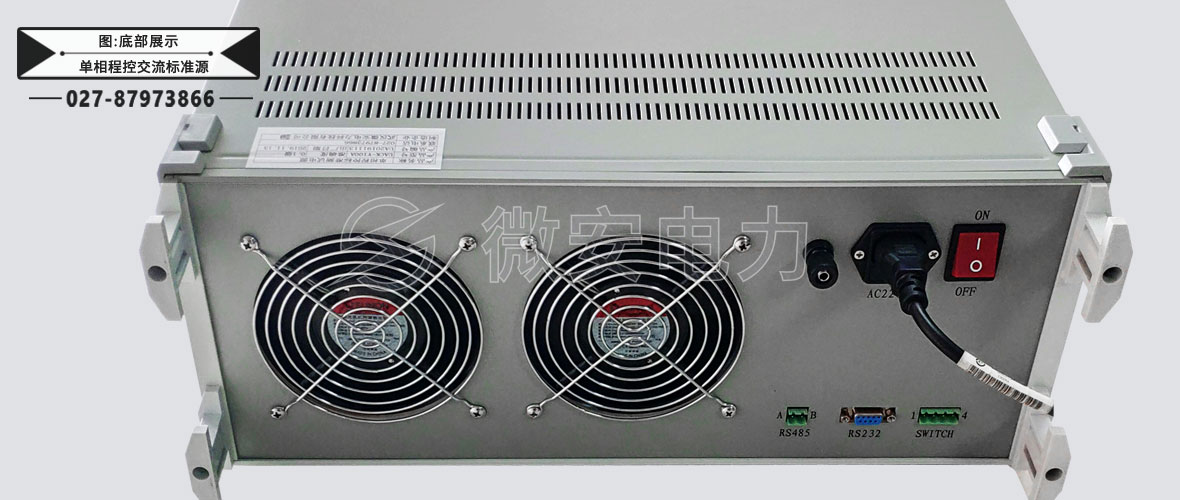

单相程控标准测试电源-底部展示

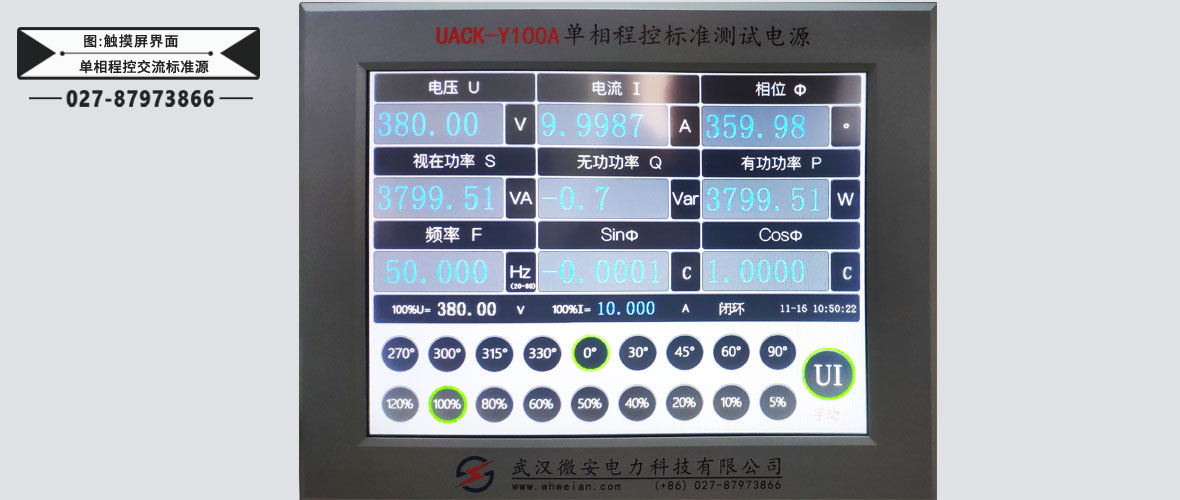

单相程控标准测试电源-触摸屏界面

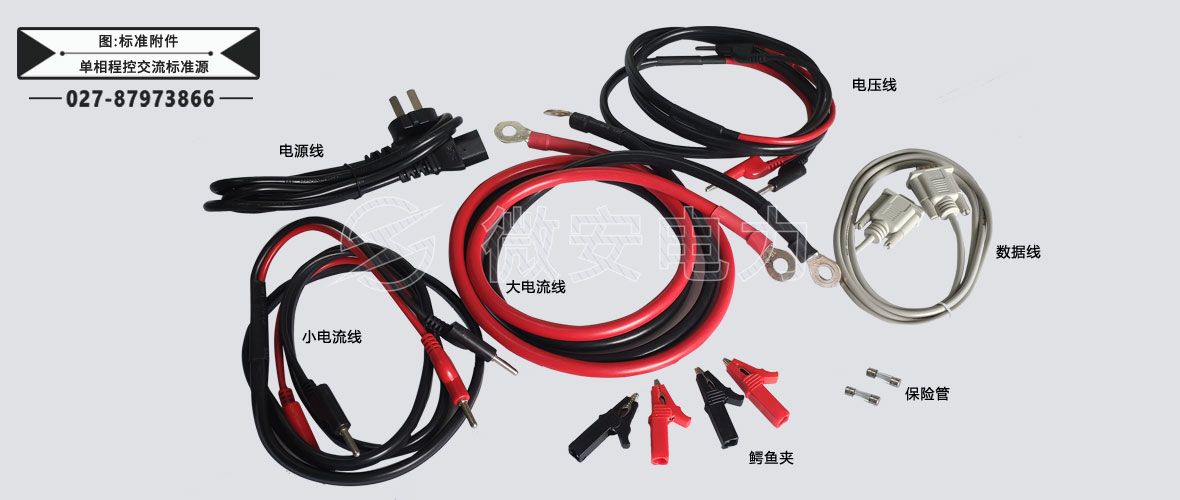

单相程控标准测试电源-标准附件

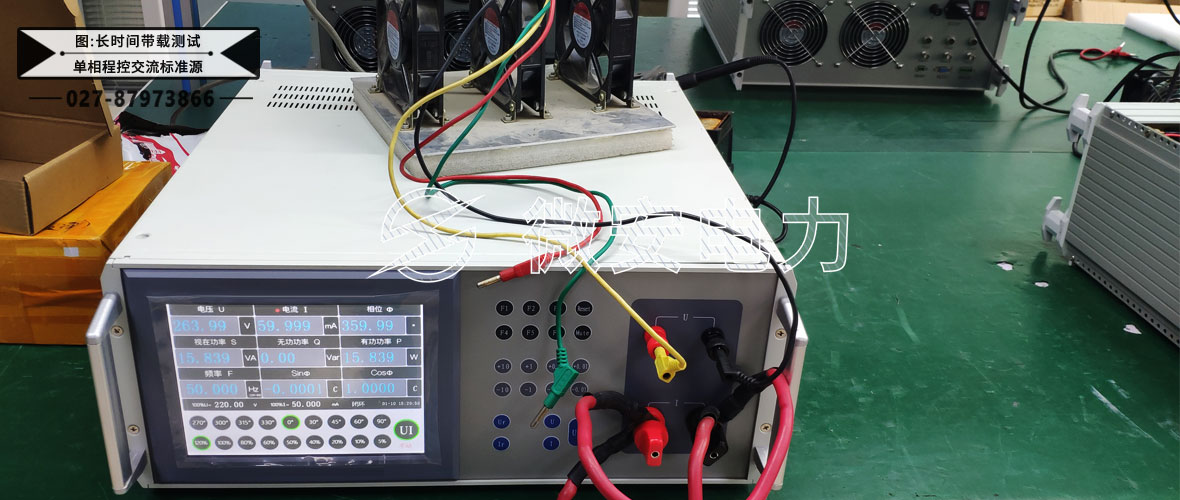

单相程控标准测试电源-长时间老化测试

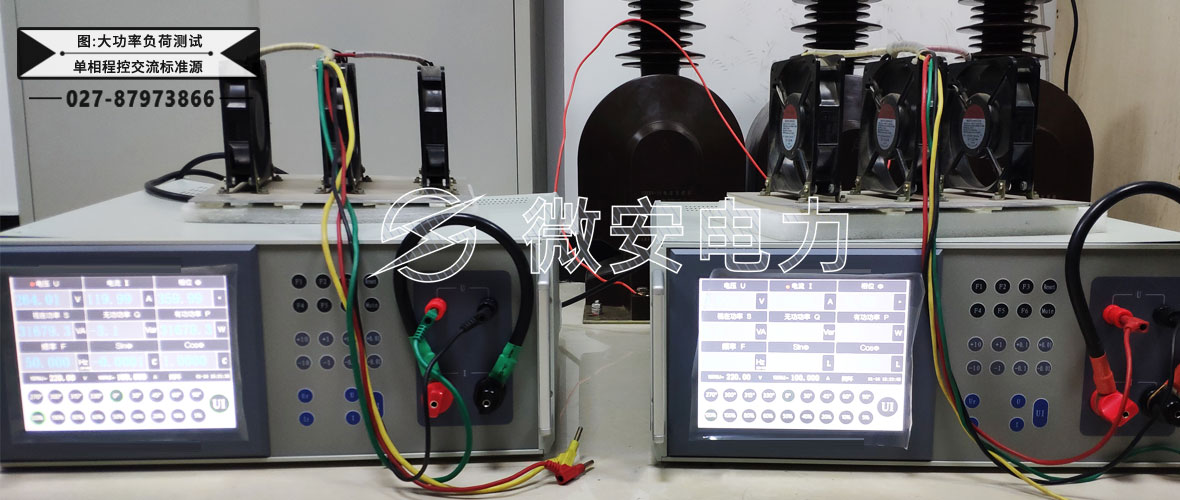

单相程控标准测试电源-大功率负载测试

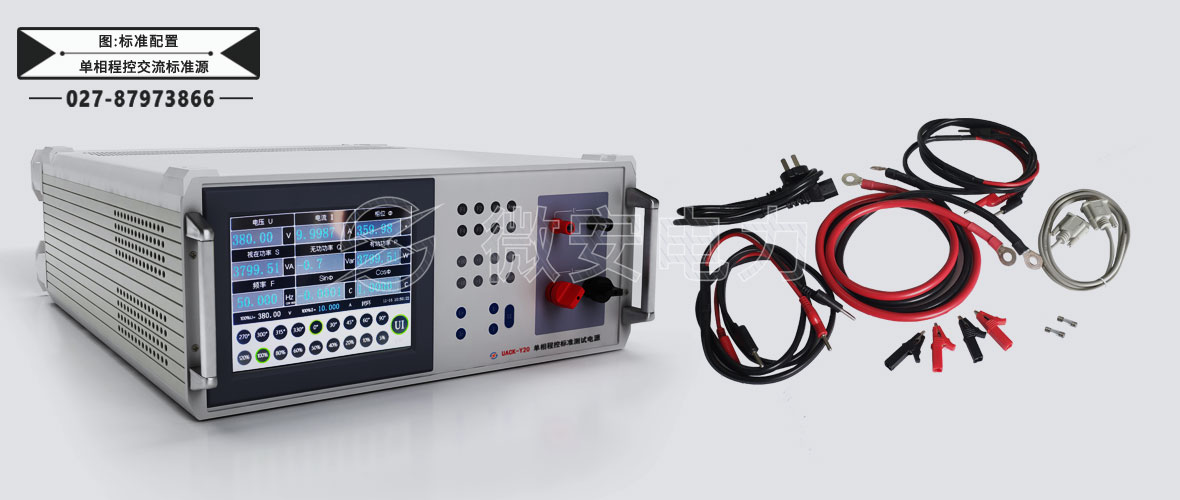

单相程控标准测试电源附件配件 --------Accessories
本产品UACK-Y单相程控标准测试电源详细清单请以说明书或代销合同为准
单相程控标准测试电源 | 1台 | 附件包 | 1个(内有测试线) |
检验报告 | 1本 | 说明书 | 1本 |
合格证 | 1张 |
注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
单相程控标准测试电源技术应用 --------Technology application
单相程控标准测试电源应用范围
• 电能/电压/电流/相位/频率/功率/功率因素表、等电力电测数字仪表的测试和检定
• 仪用电压/电流互感器等电量传感器的测试和检定
• 电压/电流/功率/功率因素/频率变送器、等电量变送器的测试和检定
• 无功补偿控制器、电能表现场校验仪、等仪器设备的测试和检定。
• 多功能电力仪表、配电自动化终端的测试和检定
• 微机继电保护装置采样精度的测试与检定
