变压器零序阻抗的测试方法及意义
一、变压器零序阻抗定义
变压器对各相序(正序、负序、零序)电压,电流所表现的阻抗叫序阻抗,分别是正序阻抗,负序阻抗,零序阻抗。
其中正序阻抗就是变压器的阻抗,也叫做变压器短路阻抗,因此正序阻抗一般在出厂试验以及电力预防性试验时测试。
而零序阻抗决定于磁路形式、绕组的联接法、绕组相对位置、漏磁的通道。
二、零序阻抗的测试方法
零序阻抗试验时通常是从三相线端对中性点供电,测试结果以每相的欧姆数表示

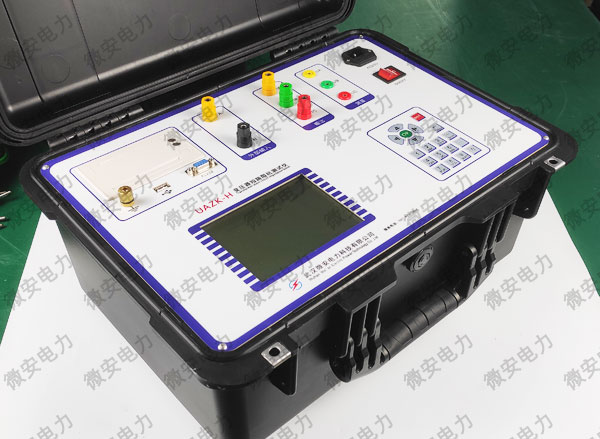

首先需要准备好一台变压器短路阻抗测试仪,在此我们推荐武汉微安电力生产的UAZK-H型测试仪,有些厂家也叫做变压器低电压短路阻抗测试仪。
1、测试接线

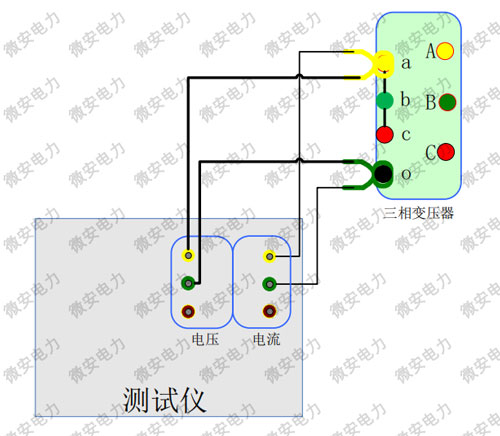

按上图所示接好测试线,注意变压器需要完全独立,即需要拆除两侧的所有引出线,然后将变压器短路阻抗测试仪的黄、绿测试夹,夹至变压器低压侧的A/0端子

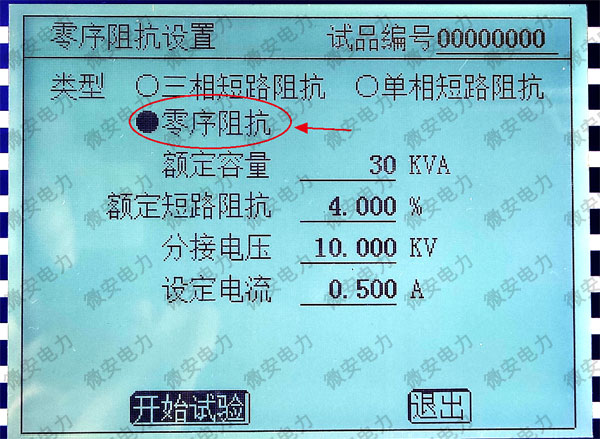

2、仪器参数设置
选择到"零序阻抗"测试模块
"额定容量"——按照变压器铭牌上的额定容量输入
"额定短路阻抗"——按照变压器铭牌上的额定Uk%(阻抗电压百分比输入)
"分接电压""——按照变压器额定档位的电压进行输入
"设定电流"——按实际测试最大电流设置,不可超过仪器输出电流,不可超过变压器绕组额定电流
3、测试并读取数据

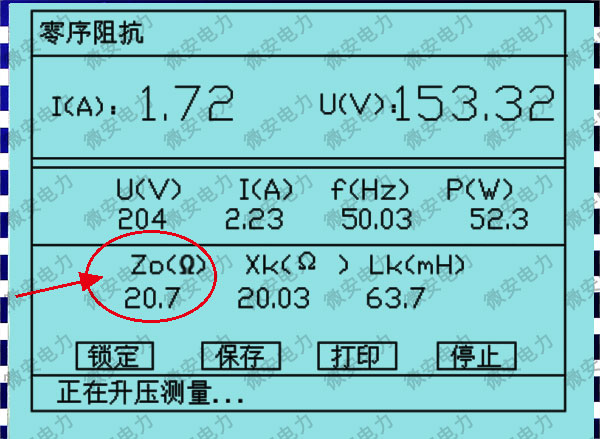

按下仪器开始测试按键,仪器会自动升流到设置的测试电流,并显示测试结果
其中"Z0" 即代表零序阻抗,单位为Ω/相
U——试验电压,单位为V;
I——试验电流,单位为A
