异频介质损耗测试仪的数据不正确怎么回事?
介质损耗测试仪的数据不正确通常原因是测试方法不正确、或者是参数设置不正确、也可能是测试仪器的供电电源不稳定,甚至是仪器损坏,都是有可能的,其中以测试方法不正确是最常见的原因。下面我们就现场测试数据不正确的几种原因都分析以下,可按下列逐项的进行排查,在分析之前,我们需要先了解下异频介质损耗测试仪

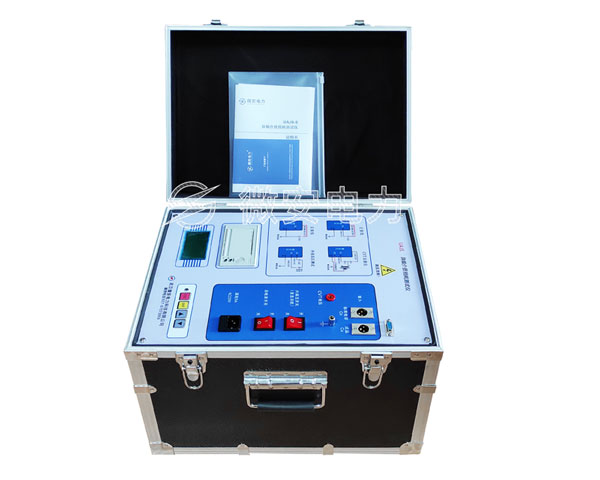

一、了解异频介质损耗测试仪
异频介质损耗测试仪主要应用于发电厂、变电站等现场,用于现场抗干扰介损测量,或试验室精密介损测量。高压介质损耗测试仪是全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。高压介质损耗测试仪的原理是由内部的逆变器产生,经变压器升压后用于被试品测试。
二、可能造成测试数据不正确的原因
武汉微安电力主打产品异频介质损耗测试仪,采用变频抗干扰和傅立叶变换数字滤波技术,全自动智能化测量, 强干扰下测量数据非常稳定。但是在使用中也难免会出现测试数据明显不合理的情况,一旦出现这正方面的问题,可以从以下方面查找原因:
一、工作模式选择
接好线后请选择正确的测量工作模式( 正、 反和 CVT), 不可选错。 特别是干扰环境下应选用变频抗干扰模式。
二、 直接测量 CVT 或末端屏蔽法测量电磁式 PT
直接测量 CVT 的下节耦合电容会出现负介损, 应改用自激法。 用末端屏蔽法测量电磁式 PT 时, 由于受潮引起“T 形网络干扰”出现负介损, 吹干下面三裙瓷套和接线端子盘即可。 也可改用常规法或末端加压法测量。
三、空气湿度过大
部分地区由于空气湿度过大,会导致高压介质损耗测试仪测量值异常增大( 或减小甚至为负) 且不稳定, 必要时可加屏蔽环。 因人为加屏蔽环改变了试品电场分布, 此法有争议, 可参照有关规程。
四、搭钩接触不良
在使用高压介质损耗测试仪现场测量使用搭钩连接试品时, 搭钩务必与试品接触良好, 否则接触点放电会引起数据严重波动! 尤其是引流线氧化层太厚, 或风吹线摆动, 易造成接触不良。
五、 接地接触不良
接地不良会引起仪器保护或数据严重波动。 应刮净接地点上的油漆和锈蚀, 务必保证 0 电阻接地!
六、 发电机供电
抗干扰介质损耗测试仪的发电机供电时输入频率不稳定, 可采用定频 50Hz 模式工作。
七、测试线
异频介质损耗测试仪在使用寿命减少阶段, 易造成测试线隐性断路, 或芯线和屏蔽短路, 或插头接触不良, 用户应经常维护测试线; 测试标准电容试品时, 应使用全屏蔽插头连接, 以消除附加杂散电容影响, 否则不能反映出仪器精度; 自激法测量 CVT 时, 非专用的高压线应吊起悬空, 否则对地附加杂散电容和介损会引起测量误差。
八、试验方法影响
由于介损测量受试验方法影响较大,应区分是试验方法误差还是高压介质损耗测试仪导致的误差。 出现问题时可首先检查接线, 然后检查是否为高压介质损耗测试仪故障。
九. 仪器故障
用万用表测量一下测试线是否断路, 或芯线和屏蔽是否短路; 输入电源 220V 过高或过低; 接地是否良好。用正、 反接线测一下标准电容器或已知容量和介损的电容试品, 如果结果正确, 即可判断高压介质损耗测试仪是否出现故障。
