5kV可调高压数字兆欧表

GM5kV可调高压数字兆欧表

GM-5kV可调高压数字兆欧表又称可调高压兆欧表,是厂家微安电力生产的一款高电压、大功率数字兆欧表,可准确测试大容量高压电缆的绝缘电阻值,测试电压0~5kV多档可调,短路电流可达10mA....
说明书 打印产品 产品ID: 158
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「5kV可调高压数字兆欧表」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 5kV可调高压数字兆欧表整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

5kV可调高压数字兆欧表简介   ----Product introduction

目前,随着我国电力行业的快速发展,各类电气设备(如变压器、电缆、发电机等)朝着大容量化、高电压化、及密封化的趋势发展,这在进行绝缘电阻测试时就需要绝缘电阻测试仪(也称为兆欧表)具有容量大、抗干扰能力强、便携等特点,为此武汉微安电力研发并生产了GM-5kV可调高压数字兆欧表。

GM-5kV可调高压数字兆欧表又称可调高压兆欧表、高压绝缘电阻测试仪,主要用于高压变电站、发电厂、长距离电力电缆等电气设备的绝缘电阻值的测试,5kV可调高压数字兆欧表测试电压可0.25kV、0.5kV、1kV、2.5kV、5kV五档可调,是一款可准确测试大容量高压电缆的绝缘电阻值的高电压、大功率数字兆欧表。

GM-5kV可调高压数字兆欧表因其具有抗干扰能力强、短路电流大、电阻测量范围宽广、又结合了模拟电路、数字电路、机械操作各自的优势,目前已广泛应用于电力行业。

5KV可调高压数字兆欧表主机及附件

主要特点

1、抗干扰能力强:抗电场感应干扰能力达到2mA(50Hz),已知适应50万伏变电站现场不拆线测量50万伏大型变压器的绝缘电阻参数。
2、短路电流大:短路电流典型值10mA,适应大容量、大电感的测试。
3、电阻测量范围宽广:测量范围从0.01MΩ~1999GΩ,读数准确、分辨力高。
4、高压输出范围宽广:可选择0.25kV、0.5kV、1kV、2.5kV、5kV、10kV,也可从0V平滑调节到需要的电压。
5、声光提醒:具有计时报时功能,提醒使用者记录分析被测量对象的吸收比和极化指数。
6、高品质:关键部件全部采用进口元件,保证测量精度准确。
7、使用方便:采用一体式机箱,体积小、重量轻、便于携带。
8、外观精美:采用坚固且磨性强的材料,使仪器的整体质感和使用寿命更长。

5kV可调高压数字兆欧表参数   ----Technical parameter

型号及规格
型号 测试电压 电压准确度 短路电流
GM-5kV可调高压数字兆欧表 0.1、0.25、0.5、1、2.5、5kV ±(5%+10V) 10mA
GM-10kV可调高压数字兆欧表 0.25、0.5、1、2.5、5、10kV ±(5%+10V) 10mA
GM-15kV可调高压数字兆欧表 0.5、1、2.5、5、10、15kV ±(5%+10V) 10mA
GM-20kV可调高压数字兆欧表 0.5、1、2.5、5、10、20kV ±(5%+10V) 10mA
量程与准确度
量程(限压) 电阻测量有效范围 准确度
25MΩ/500V 0.5~19.99MΩ ±(5%+5字)
250MΩ/1000V 5.0~199.9MΩ ±(5%+5字)
2GΩ 0.05~1.999GΩ ±(5%+5字)
25GΩ 0.5~19.99GΩ ±(5%+5字)
250GΩ 50~199.9GΩ ±(10%+10字)
2500GΩ 50~1999GΩ ±(25%+10字)
说明:GΩ量程定标电压为2.5kV
抗电场干扰能力 2mA(50Hz)
报时、报警功能 秒表显示最大值为19分59秒。20分钟一循环。声响报点为15秒、60秒、每分钟。到点报短促声响,电阻读数保持5秒,被测电阻低于量程下限,读数无效时以连续声报警
显示表 三位半LCD数字表头三个,分别显示测试电压、电阻、时间
供电 由内附1.2V/2000mAh镍氢可充电电池10节,DC12V供电。带交流(50/60Hz)220V接入口对电池充电或浮充电工作
使用环境 温度:0~40℃、相对湿度:20~90%
尺寸 315×240×180mm3
重量 5.5kg

5kV可调高压数字兆欧表图片   ----Picture display

5KV可调高压数字兆欧表面板

5KV可调高压数字兆欧表正面

5KV可调高压数字兆欧表细节特写

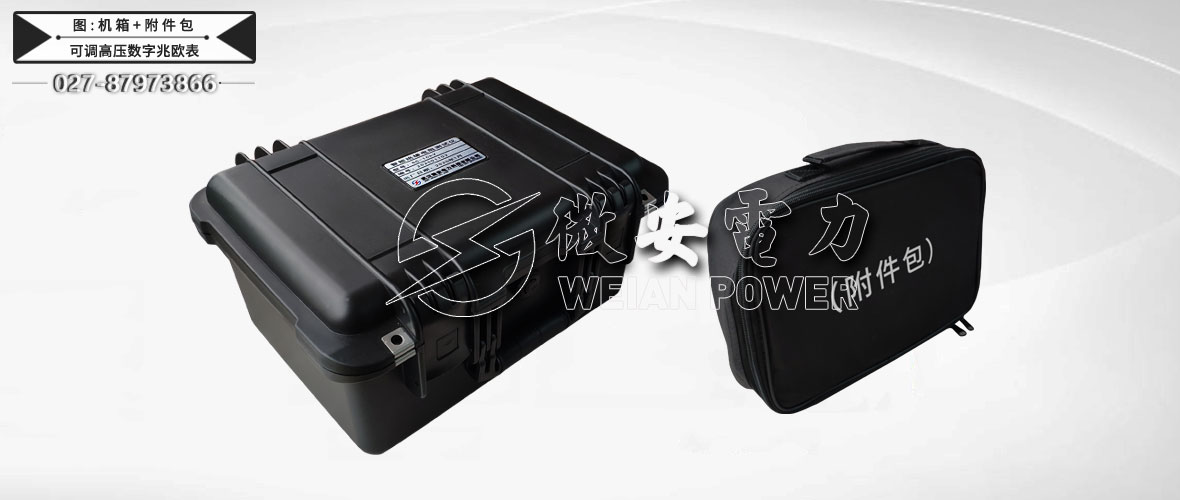

5KV可调高压数字兆欧表机箱附件包

5kV可调高压数字兆欧表附件配件   --------Accessories

本产品GM-5kV可调高压数字兆欧表详细清单请以说明书或代销合同为准

5kV可调高压数字兆欧表 1台 高压电缆 1条
参考电阻 2个 接地线 1根
电源线 1根 检验报告 1本
说明书 1本 合格证 1张

5KV可调高压数字兆欧表全套附件

注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知

5kV可调高压数字兆欧表技术应用   --------Technology application
