双枪电缆刺扎器现场接线方法

发布时间:2023-01-06 14:31:43 阅读次数: 872次
双枪电缆刺扎器的操作与单枪电缆刺扎器类似,区别是双枪,在两个枪体摆放时需要小于120°角,这样可以保证完全扎伤电缆,需要注意的就是,在控制线连接好打开开关后,遥控器一按就可以扎伤电缆。所以一定要在确认现场人员撤离并安全的情况下才可以进行扎伤.......

电力试验设备厂家

一、现场接线原理图

双枪电缆刺扎器现场接线原理图

双枪电缆刺扎器现场接线原理图

二、刺扎器射钉枪的安装

刺扎器射钉枪接线

刺扎器射钉枪接线

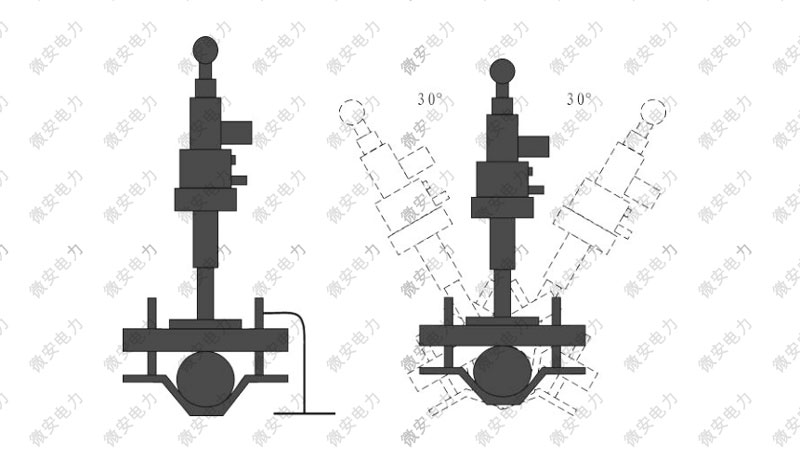

当双枪安装时时,两枪体夹角不大于120度。

在进行电缆扎伤的过程中,枪体必须接地

在安装完枪体以后按接线图,用专用控制电线(5m)插入各自的航空插座),插好地钎或找可靠的接地点,并把地线连到枪体上,再做好其他的准备工作

三、现场接线实拍展示

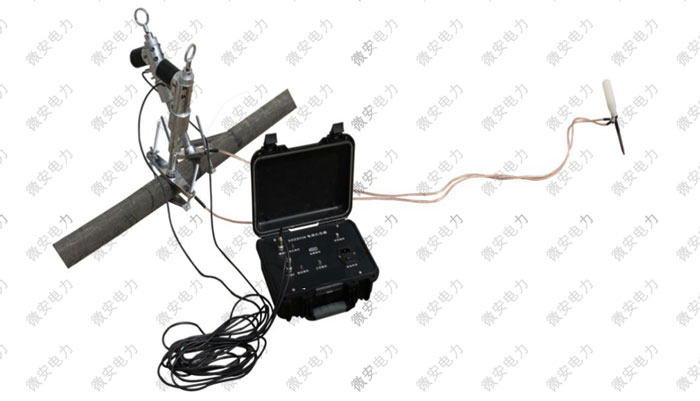

双枪电缆刺扎器现场接线实拍

双枪电缆刺扎器现场接线实拍

#
