回路电阻测试仪测试接触电阻偏大的原因

发布时间:2019-01-17 16:28:51 阅读次数: 872次
主要讲解了使用回路电阻测试仪在进行接触电阻测试时,造成测试仪结果偏大的原因以及使用回路电阻测试仪正确接线的方法
本文主要讲解使用回路电阻测试仪测试高压开关的接触电阻偏大的原因

一、回路电阻测试仪的原因

回路电阻测试仪

回路电阻测试仪

1、回路电阻测试仪本身的精度原因,首先要保证所使用的回路电阻测试仪的精度是完全正确的。

2、检查回路电阻测试仪面板上的接线端子,是否存在接触不牢固,氧化等现象。

3、确定回路电阻测试仪接线正确,检查电压输入线是否接在电流输出线的内侧。如下图1-1

4、回路电阻测试仪的电流夹保证与被试品可靠接触,避免接触电阻过大而影响测试结果。

5、保证充足的测试时长,按国标所规定时长进行测试。

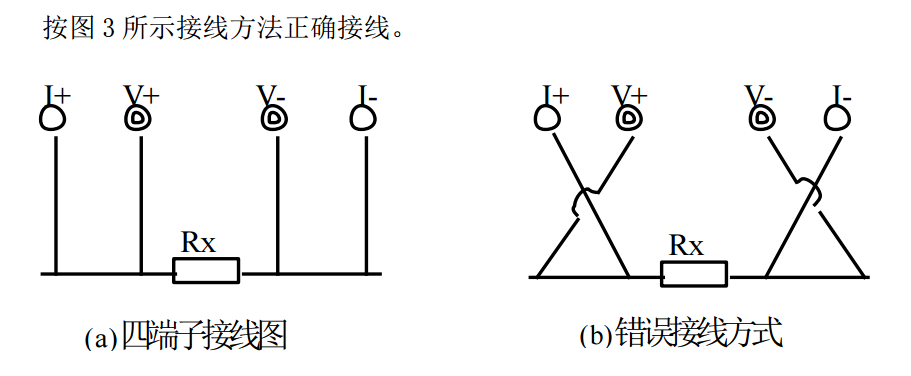

回路电阻测试仪接线图

图1-1

二、高压开关自身接触电阻过大

接触电阻测试仪

接触电阻测试仪

1、高压开关两端是否接地,如两端均接地,会构成一个并联回路,测试结果为断路器的回路电阻与变电站的接地电阻的并联值。正确的做法是高压开关至少一端不接地。

2、高压开关的动静触头表面氧化

3、高压开关的动静触头间残存有机械杂质或碳化物

4、高压开关的动静触头压力下降(如机械卡涩、触头弹簧断裂,退火等导致接触压力下降)

5、高压开关动静触头的接触面积减小(触面调整不当或运行中变位,以及多次切断负荷电流和短路电流均能引起有效接触面积减小)


#
