图文解说10kV线路核相方法

10kV线路通常分为架空线路和电缆线路,下面就这两种线路的核相方法进行仔细的介绍

架空线路我们是采用直接接触核相，属于高压核相，而电缆线路，目前大部分都只能在带电显示器部位核相，属于低压核相

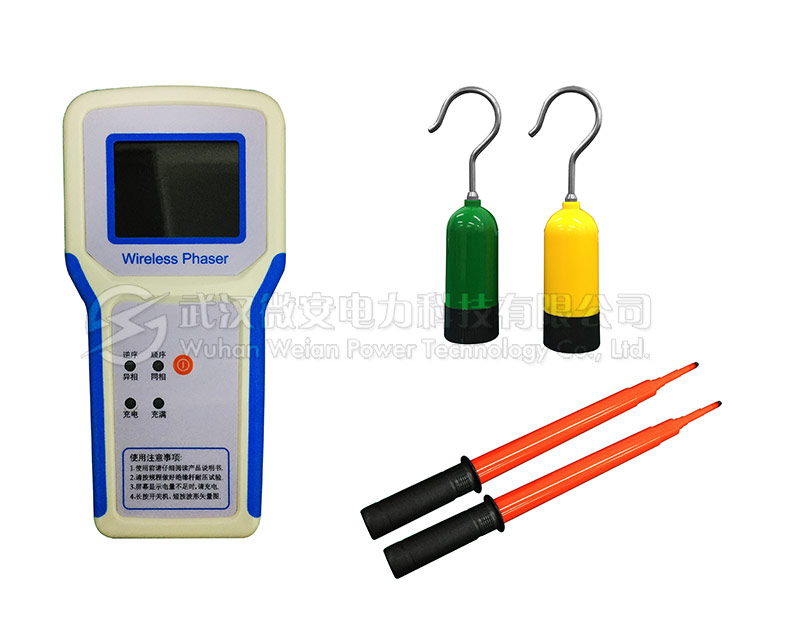

无线高压核相仪———仪器采购 :张经理 153-7708-1310 （微信同号）

在此我们首先要选用一台合适的无线高压核相仪，来完成此项工作，需要注意核相仪器的选择核相电压在100V以下也可以核相的，因为带电显示器电压很多都是100V，推荐是采用我司生产的UTAG-8000无线高压核相仪完成。

一、10kV架空线路核相

　10kV架空线路核相属于高压核相，核相方法如图所示。将X、Y发射器通过绝缘杆分别挂在所需核相的线路上，接收器就会语音播报核相结果，并显示相位差和矢量图。

二、10kV电缆线路核相

由于10kV线路多为三相电缆线路，而三相电缆只有在电缆两端的开关柜处才能进行核相，常用核相地点有两处，一处是电缆进线T型接头，另一处是开关柜上的带电显示器。

T型接头处核相属于高压核相，核相方法如图所示，核相时需注意发射器在接触一相的同时，尽量远离其他相，避免距离过近信号干扰。这种核相方法需打开开关柜的电缆室门，有些五防严格的开关柜是不允许在带电情况下打开电缆室门的，这时就需要在带电显示器上核相。

带电显示器核相属于低压核相，带电显示器黄、绿、红三个端子与开关柜母排和电缆的黄、绿、红三相是一一对应的，核相方法如图所示，将发射器的弯钩端子换成预配的尖头端子，直接插入带电孔，同时将发射器尾部接地端(也是充电孔)通过接地线接地，即可核相。
