精讲丨一次消谐电阻器参数的测试方法

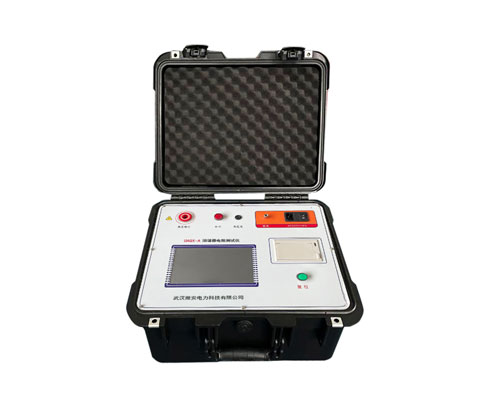

UAQX-A消谐电阻器参数测试仪———仪器采购 :张经理 153-7708-1310 （微信同号）

一、测试消谐电阻器的操作步骤

1、先把消谐器分别用测试线夹与仪器后面板上接线孔按颜色相连接，红色测试夹与消谐器高压端连接，黑色与消谐器接地端连接，音频线与接地体相连；

2、接入 220V 交流电源；

3、打开电源开关，仪器软件启动完成进入测试界面后；

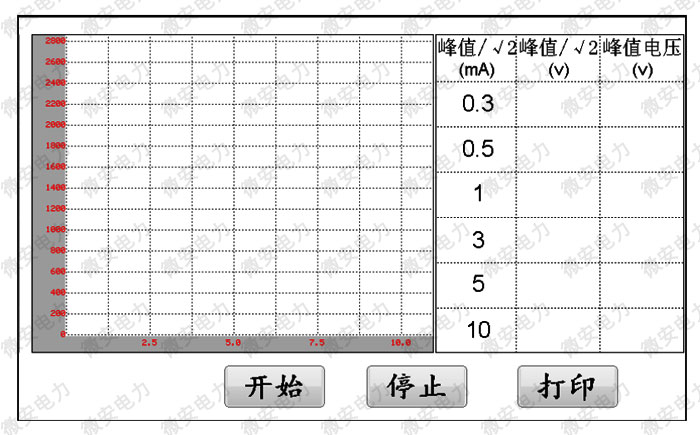

UAQX-A消谐电阻器参数测试仪--测试主界面

4、电流测量：软件默认选择0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，仪器自动测试规程所规定的全部电流点对应的电压值；

5、电压测量：软件默认测量出电流点对应的“电压峰值"或“峰值 /√2"；

6、启动测试：点击“开始"按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；

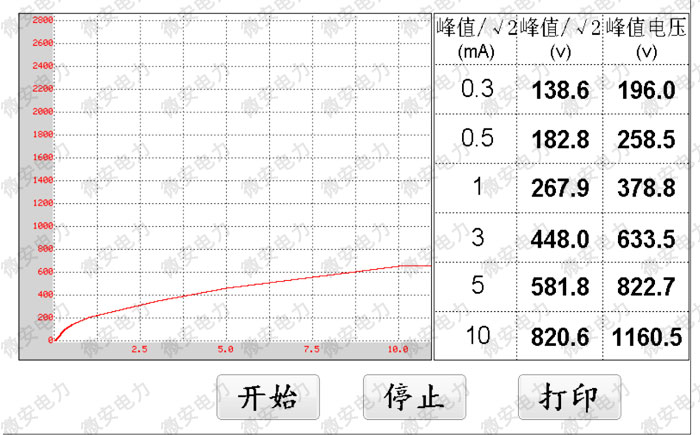

UAQX-A35消谐器测试样例图

UAQX-A10消谐器测试样例图

7、如需连续测试，应在上次测量完成后，点击“停止"按钮后，再点击“开始"按钮，系统自动开始测试，并依次显示测试结果；

8、打印结果：按中文指示点击“打印"按钮，打印机将自动输出本次测试结果。

二、测试消谐电阻器的注意事项

1、在测试状态下（仪器面板上红灯亮时）仪器有高压输出，禁止接触被测物件；

2、一定要在断电情况下，更换测试件，进行下一组测试；
