异频线路参数测试仪

UAXL-Y异频线路参数测试仪

UAXL-Y 输电线路异频参数测试仪可快速准确测量线路的正序电容,正序阻抗,零序电容,零序阻抗等参数,参考标准:DL/T 741-2010
说明书 打印产品 产品ID: 123
注:购买本产品的用户可享受免费技术指导、三月包换、一年保修、软件升级、终生维修等服务。
153-7708-1310、027-87973866
产品介绍
选型支持!
186-2720-2633
说明微安电力承诺所售每一台「异频线路参数测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 异频线路参数测试仪整机均享受三年质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

异频线路参数测试仪简介   ----Product introduction

UAXL-Y输电线路异频参数测试系统及输电线路异频参数测试仪又称异频线路参数测试仪及线路参数测试仪,输电线路异频参数测试仪针对线路异频参数测试间耦合越来越严重,导致线路之间异频参数测试的干扰大而影响测试精度而设计的一款异频线路参数测试仪,该异频线路参数测试仪是铁路单位、电力试验检修单位的必备输电线路异频参数测试仪。

UAXL-Y输电线路异频参数测试系统是武汉微安电力研发中心针对线路间耦合越来越严重,导致线路之间测试的干扰大而影响测试精度而设计的一款异频参数测试系统,该输电线路异频参数测试仪是铁路单位、电力试验检修单位的必备测试仪,该输电线路异频参数测试系统由集成异频测试电源、测量仪表、数学模型电路于一体的异频综合测试系统,输电线路异频参数测试系统消除现场强干扰的影响,独特采用47.5Hz和52.5Hz的输出频率测试,保证测试仪设备的安全,能极其方便快速、准确地测量输电线路的工频参数。

异频线路参数测试仪

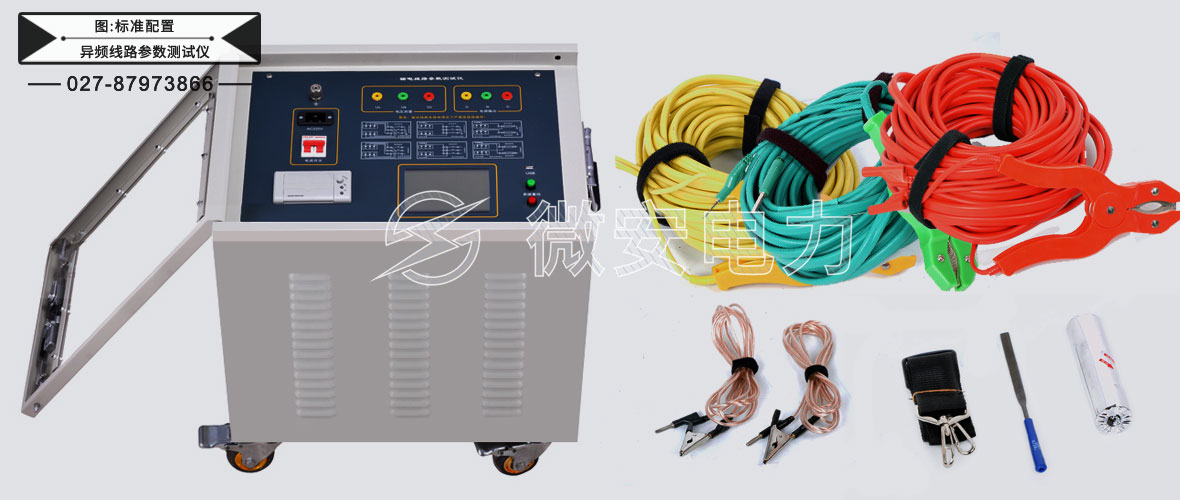

异频线路参数测试仪-标准配置

产品选型    ----Product selection

名称 UAXL-Y系列抗异频线路参数测试仪
说明 表格中"●"代表为有该功能
型号/功能(A) 抗感应电压 抗干扰电流 感应电压测试 结构 零序阻抗 正序阻抗 线路互感 正序电容 零序电容 耦合电容
UAXL-Y10 10kV 30A   一体式
UAXL-Y10F 10kV 30A   分体式
UAXL-Y20(荐) 30kV 60A 一体式
UAXL-Y20F 30kV 60A 分体式

异频线路参数测试仪参数   ----Technical parameter

型号 UAXL-Y系列
名称 异频线路参数测试仪、输电线路参数测试仪
使用条件 -20℃~50℃ RH<80%
抗干扰原理 变频法
电    源 AC 220V±10% 发电机≧3KW
电源输出 最大输出电压 AC250V
电压精度 0.5%
电流精度 0.5%
最大输出电流 8A
输出频率 45Hz、55Hz
测量范围 电容 0.01~30µF
阻抗 0.01~400Ω
阻抗角 -90°~+90°
测量分辨率 电容 0.0001µF
阻抗 0.0001Ω
阻抗角 0.0001°
测量准确度 电容:≥1µF时,±1%读数±0.01µF; <1µF时,±2%读数±0.01µF;
电阻: ≥1Ω时,±1%读数±0.01Ω; <1Ω时,±2%读数±0.01Ω;
阻抗角:±0.2°(电压>1.0V) ±0.3°(电压:0.2V~1.0V);
抗干扰电流 基础款40A  /   高配款为60A
抗感应电压 基础款10KV     /   高配款为30KV
外型尺寸 550(L)×430(W)×530(H)
存储器大小 200 组  支持U盘数据存储
重 量 60Kg

异频线路参数测试仪图片   ----Picture display

异频线路参数测试仪

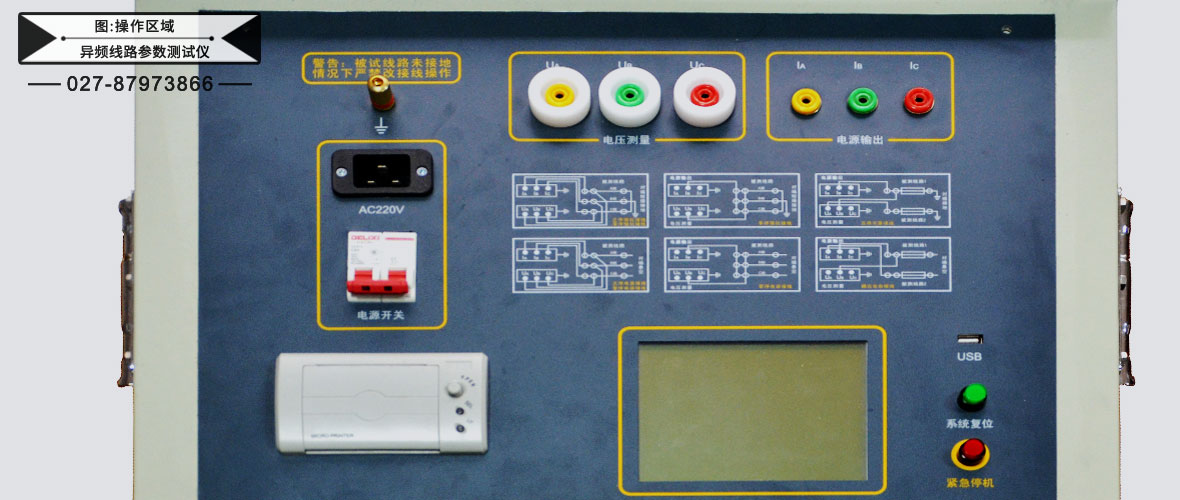

异频线路参数测试仪-操作区域

异频线路参数测试仪

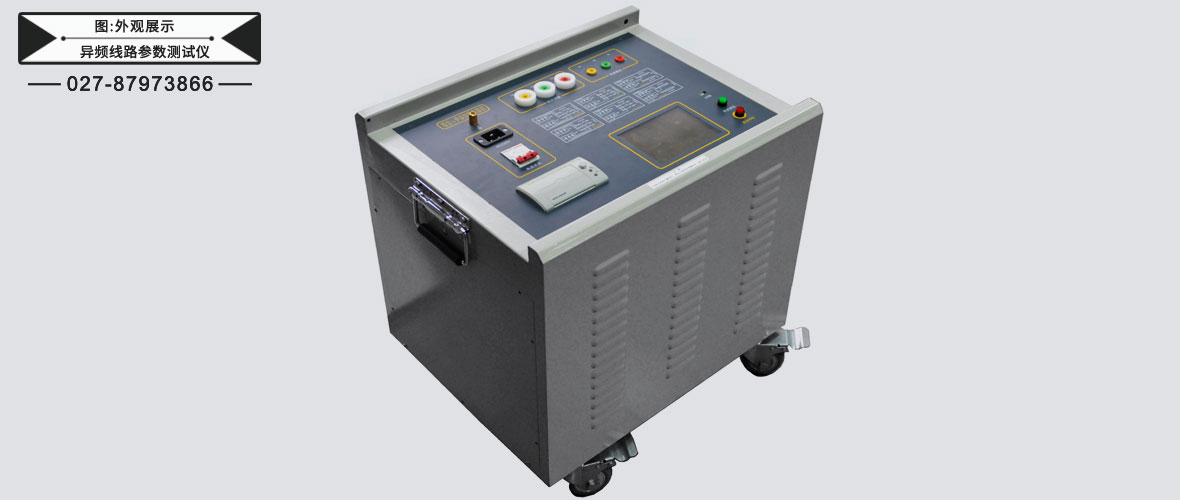

异频线路参数测试仪-外观展示(一体机)

异频线路参数测试仪附件配件   --------Accessories

本产品UAXL-Y异频线路参数测试仪详细清单请以说明书或代销合同为准

异频线路参数测试仪 1台 说明书 1本
测试电源输出线 1套 合格证 1张
电源线 1根 保险管 10只(100mA)
打印纸 1卷 接地线 1条
U盘 1个 检验报告 1本
注 ; 微安电力产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
